多线是一种由多条平行线组成的组合图形对象。它可以由1～16条平行直线组成，每一条直线都称为多线的一个元素。多线在实际工程设计中的应用非常广泛，如建筑平面图中绘制墙体，规划设计中绘制道路，管道工程设计中绘制管道剖面等。

1．设置多线样式

系统默认的多线样式称为STANDARD样式，它由两条直线组成。在绘制多线前，通常会根据不同的需要对样式进行专门设置。

设置多线样式的方法有以下几种：

●命令行：MLSTYLE

●菜单栏：“格式”|“多线样式”

下面以设置厚度为240且两端封闭的墙体样式为例，讲述多线样式的设置。

课堂举例2-7：创建多线样式视频\第2章\课堂举例2-7.mp4

01 输入MLSTYLE命令。弹出如图2-17所示的“多线样式”对话框。

02 命名多线样式。单击“新建”按钮，打开“创建新的多线样式”对话框，在“新样式名”文本框中输入“墙线”，如图2-18所示。

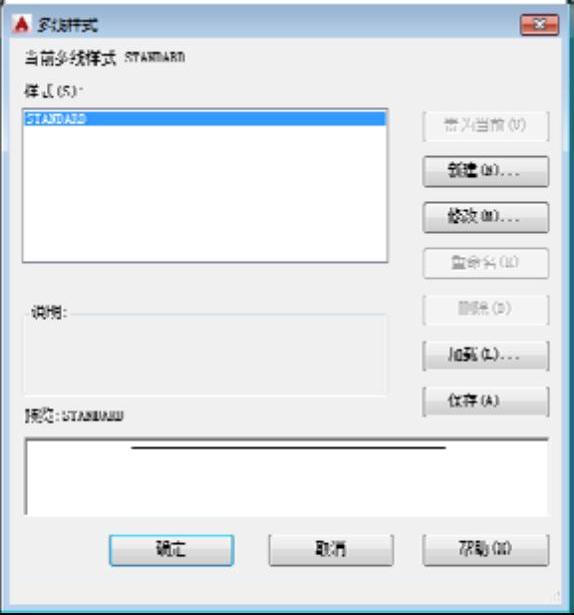

图2-17 “多线样式”对话框

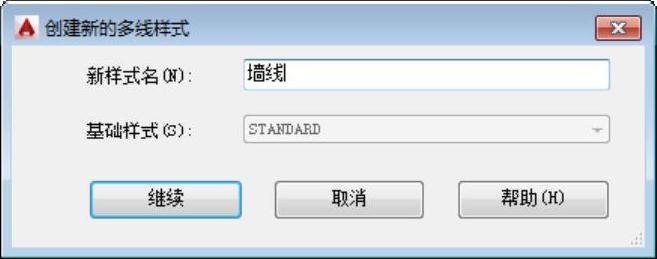

图2-18 “创建新的多线样式”对话框

03 设置墙线样式端点封口样式。单击“继续”按钮，打开“新建多线样式：墙线”对话框。在“封口”选项区勾选“直线”的起点和端点复选框，如图2-19所示。

04 设置墙线厚度。在“图元”列表框中单击选择0.5的线型样式，在“偏移”文本框内输入120。再单击选择-0.5的线型样式，修改为-120，结果如图2-20所示。

05 单击“确定”按钮，返回“多线样式”对话框，单击“置为当前”按钮，将“墙线”样式置为当前。单击“确定”按钮，完成多线样式的设置。

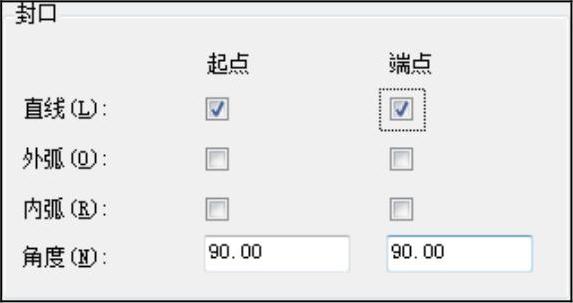

图2-19 设置墙线端点封口样式

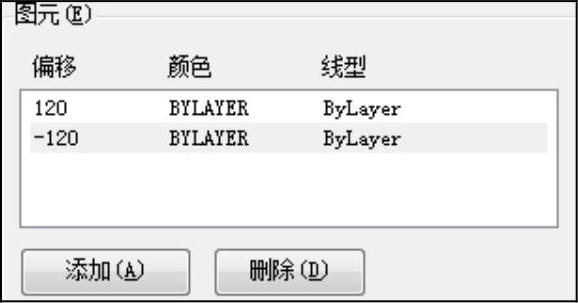

图2-20 设置墙线厚度

“新建多线样式：墙线”对话框中各选项的含义如下：

●封口：设置多线的平●线段之间两端封口的样式。各封口样式如图2-21所示。

●填充：设置封闭的多线内的填充颜色，选择“无”，表示使用透明颜色填充。

●显示连接：显示或隐藏每条多线线段顶点处的连接。

●图元：构成多线的元素，通过单击“添加”按钮可以添加多线构成元素，也可以通过单击“删除”按钮删除这些元素。

图2-21 多线封口样式(www.daowen.com)

●偏移：设置多线元素从中线的偏移值，值为正表示向上偏移，值为负表示向下偏移。

●颜色：设置组成多线元素的直线线条颜色。

●线型：设置组成多线元素的直线线条线型。

2．绘制多线

多线设置完成后，就可以进行多线的绘制。

绘制多线的方法有以下几种：

●菜单栏：“绘图”｜“多线”命令

●命令行：MLINE／ML

多线的绘制方法与直线相似，不同的是多线由多条线型相同的平行线组成。绘制的每一条多线都是一个完整的整体，不能对其进行偏移、延伸、修剪等编辑操作，只能将其进行分解为多条直线后才能编辑。

在某些园林平面图的绘制过程中，如绘制庭院设计平面图，需要绘制简单的户型图以丰富图面效果。下面运用上例设置完成的多线样式，用多线命令绘制简单户型图，来讲解多线的绘制方法。

课堂举例2-8：使用多线绘制墙体视频\第2章\课堂举例2-8.mp4

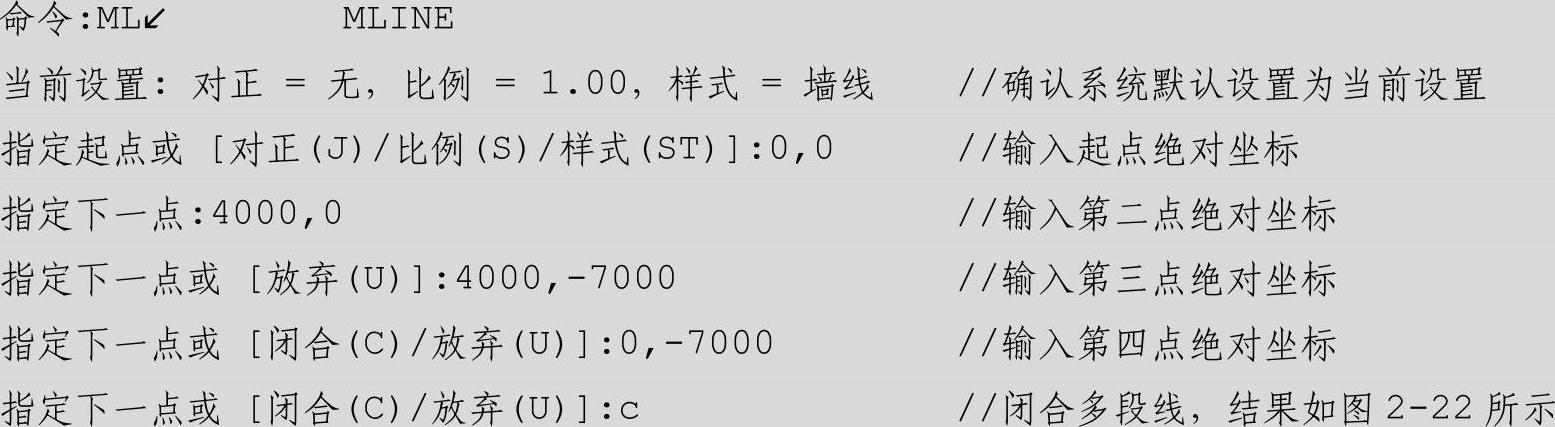

01 绘制外墙线。输入M●INE命令，命令行操作过程如下：

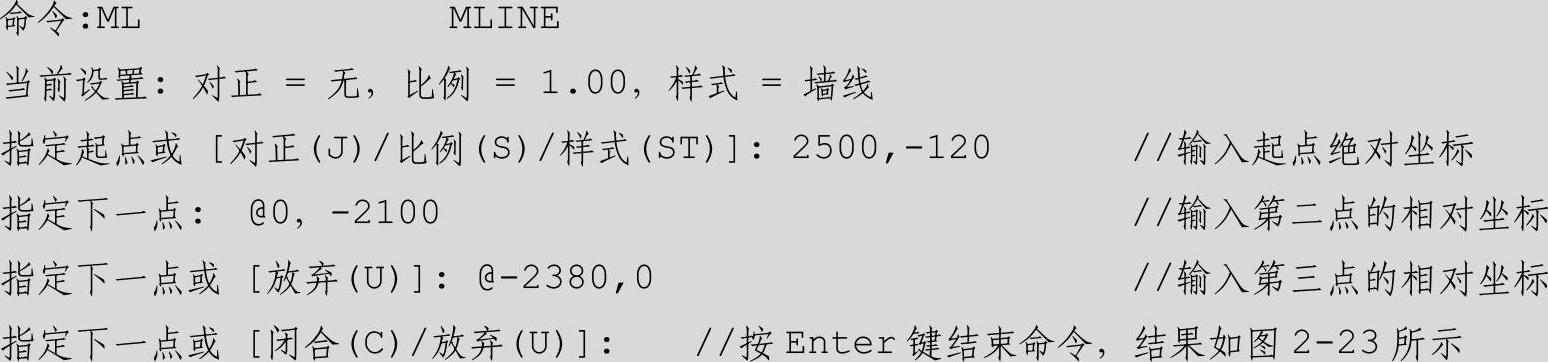

02 绘制内墙线。输入M●命令，命令行操作过程如下：

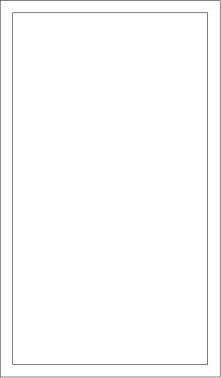

图2-22 绘制外墙线

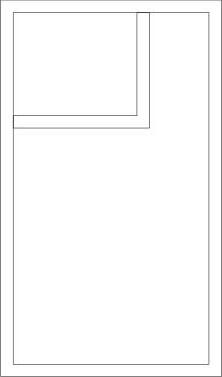

图2-23 绘制内墙线

技巧

在一个命令执行完毕后，直接按空格键或Enter键，可以继续执行相同命令，而不必再次从菜单栏或绘图工具栏选择，从而节省时间，提高绘图效率。

执行多线命令过程中各选项的含义如下：

●对正：设置绘制多线时相对于输入点的偏移位置。该选项有上、无和下3个选项，上表示多线顶端的线随着光标移动；无表示多线的中心线随着光标移动；下表示多线底端的线随着光标移动，如图2-24所示。

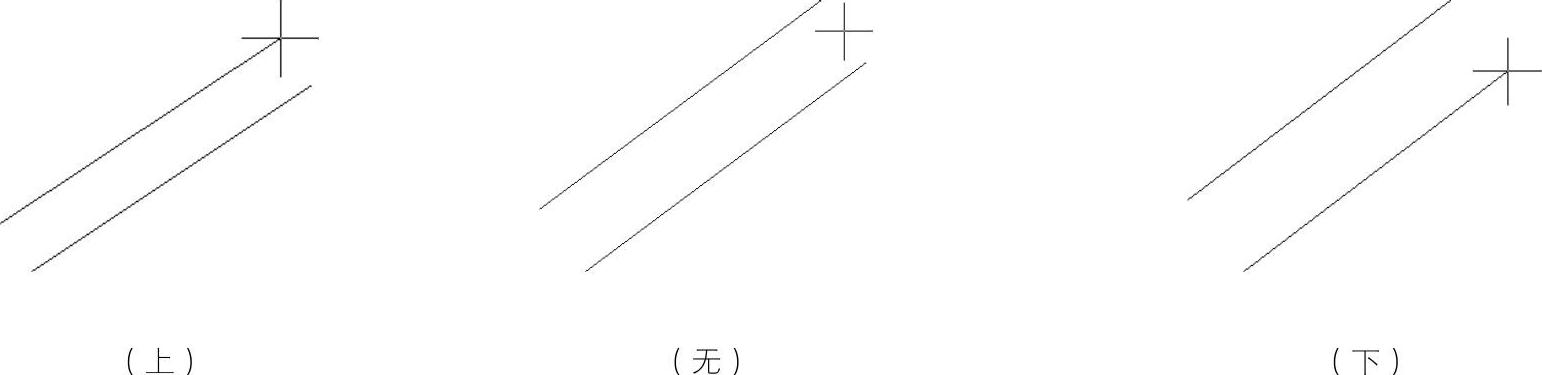

图2-24 不同对正方式效果

●比例：设置多线样式中平行多线的宽度比例。如：绘制墙线时，在设置多线样式时，将其偏移宽度（即墙线厚度）设为240，若在绘制多线设置比例为2，则绘制出来的多线，其平行线间的间隔为480。

●样式：设置绘制多线时使用的样式，默认的多线样式为STANDARD，选择该选项后，可以在提示信息“输入多线样式名或[？]”后面输入已定义的样式名。输入“？”则会列出当前图形中所有的多线样式。
