和一般的绘图软件不同，AutoCAD作为计算机辅助设计软件强调的是绘图的精度和效率。AutoCAD提供了大量的图形定位方法与辅助工具，绘制的所有图形对象都有其确定的形状和位置关系，绝不能像传统制图那样凭肉眼感觉来绘制图形。

1．栅格和捕捉

栅格的作用如同传统纸面制图中使用的坐标纸，它按照相等的间距在屏幕上设置了栅格点，使用者可以通过栅格点数目来确定距离，从而达到精确绘图的目的。栅格不是图形的一部分，打印时不会被输出。

捕捉功能（不是对象捕捉）经常和栅格功能联用。当捕捉功能打开时，光标只能停留在栅格点上。这样，就只能绘制出栅格间距整数倍的距离。

控制栅格是否显示，有以下两种常用方法：

●快捷键：连续按功能键F7，可以在开、关状态间切换

●状态栏：单击状态栏“栅格显示”开关按钮

捕捉功能可以控制光标移动的距离，下面为两种打开和关闭捕捉功能的常用方法：

●快捷键：连续按功能键F9，可以在开、关状态间切换

●状态栏：单击状态栏“捕捉”开关按钮

在命令行中执行DS命令，在打开的“草图设置”对话框中选中“捕捉和栅格”选项卡，如图1-34所示，选中或取消“启用栅格”复选框，也可以控制显示或隐藏栅格。

在图1-34中的“栅格间距”选项组中，可以设置栅格点在X轴方向(水平)和Y轴方向(垂直)上的距离。此外，在命令行输入GRID命令，可以快速设置栅格的间距和控制栅格的显示。

2．正交模式

在进行园林绘图时，有相当一部分直线是水平或垂直的。针对这种情况，AutoCAD提供了一个正交开关，以方便绘制水平或垂直直线。

打开和关闭正交开关的方法有：

●快捷键：连续按功能键F8，可以在开、关状态间切换

●状态栏：单击状态栏“正交”开关按钮

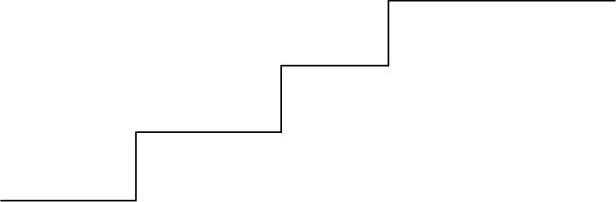

正交开关打开以后，系统就只能画出水平或垂直的直线，如图1-35所示。更方便的是，由于正交功能已经限制了直线的方向，所以要绘制一定长度的直线时，只需直接输入长度值，而不再需要输入完整的相对坐标了。

图1-34 对象捕捉设置

图1-35 使用正交模式绘制水平或垂直直线

3．对象捕捉

在二维绘图的过程中，经常要指定一些对象上已有的点。例如中点、圆心和两个对象的交点等。AutoCAD提供了对象捕捉功能，将光标移动到这些特征点附近时，系统能够自动地捕捉到这些点的位置，从而为精确绘图提供了条件。

对象捕捉生效需要具备两个条件：

●对象捕捉开关必须打开。

●必须是在命令●提示输入点位置的时候，例如画直线时提示输入端点，复制时提示输入基点等。

根据实际需要，打开或关闭对象捕捉有以下两种常用的方法：

●快捷键：连续按功能键F3，可以在开、关状态间切换

●状态栏：单击状态栏“对象捕捉”开关按钮

除此之外，在命令行中输入OSNAP命令，打开“草图设置”对话框。选中或取消“启用对象捕捉”复选框，如图1-34所示，也可以打开或关闭对象捕捉，但由于操作麻烦，在实际工作中并不常用。

AutoCAD提供了两种对象捕捉模式：自动捕捉和临时捕捉。自动捕捉模式要求使用者先在如图1-34所示对话框中设置好需要的对象捕捉点，当光标移动到这些对象捕捉点附近时，系统就会自动捕捉到这些点。

临时捕捉是一种一次性的捕捉模式，这种捕捉模式不是自动的。当用户需要临时捕捉某个特征点时，需要在捕捉之前手工设置需要捕捉的特征点，然后进行对象捕捉。而且这种捕捉设置是一次性的，不能反复使用。在下一次遇到相同的对象捕捉点时，需要再次设置。

在命令行提示输入点的坐标时，如果要使用临时捕捉模式，可按Shift键+鼠标右键，系统会弹出如图1-36所示的快捷菜单。单击选择需要的对象捕捉点，系统将会捕捉到该点。

4．自动追踪

自动追踪的作用也是辅助精确绘图。制图时，自动追踪能够显示出许多临时辅助线，帮助用户在精确的角度或位置上创建图形对象。自动追踪包括极轴追踪和对象捕捉追踪两种模式。

极轴追踪

极轴追踪实际上是极坐标的一个应用。该功能可以使光标沿着指定角度的方向移动，从而很快找到需要的点。可以通过下列方法打开/关闭极轴追踪功能：

●快捷键：按功能键F10

●状态栏：单击状态栏“极轴”开关按钮

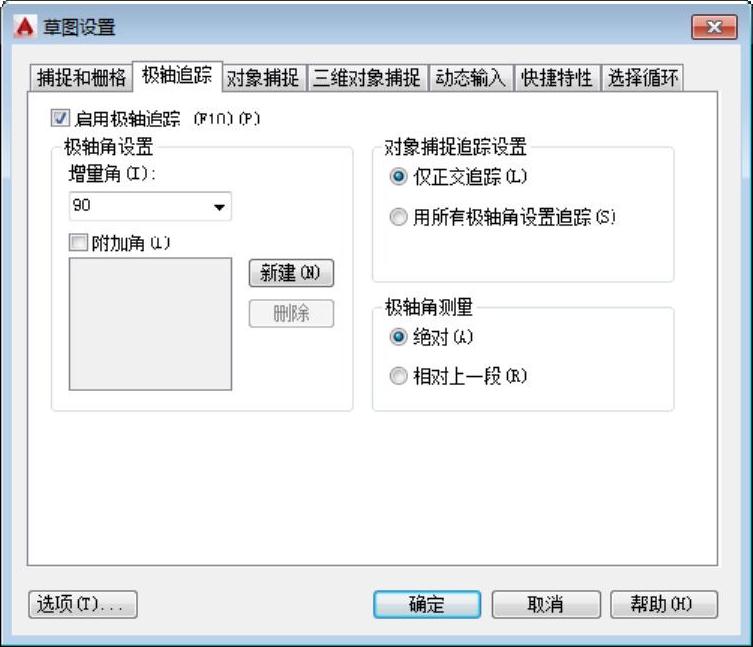

在“草图设置”对话框中选择“极轴追踪”选项卡，如图1-37所示，可以设置下列极轴追踪属性。(www.daowen.com)

“增量角”下拉列表框：选择极轴追踪角度。当光标的相对角度等于该角，或者是该角的整数倍时，屏幕上将显示追踪路径。

“附加角”复选框：增加任意角度值作为极轴追踪角度。选中“附加角”复选框，并单击“新建”按钮，然后输入所需追踪的角度值。

图1-36 捕捉快捷菜单

图1-37 “极轴追踪”选项卡

“仅正交追踪”单选按钮：当对象捕捉追踪打开时，仅显示已获得的对象捕捉点的正交(水平和垂直方向)对象捕捉追踪路径。

“用所有极轴角设置追踪”单选按钮：对象捕捉追踪打开时，将从对象捕捉点起沿任何极轴追踪角进行追踪。

“极轴角测量”选项组：设置极角的参照标准。“绝对”选项表示使用绝对极坐标，以X轴正方向为0°。“相对上一段”选项根据上一段绘制的直线确定极轴追踪角，上一段直线所在的方向为0°。

对象捕捉追踪

对象捕捉追踪是在对象捕捉功能基础上发展起来的，该功能可以使光标从对象捕捉点开始，沿着对齐路径进行追踪，并找到需要的精确位置。对齐路径是指和对象捕捉点水平对齐、垂直对齐，或者按设置的极轴追踪角度对齐的方向。

对象捕捉追踪应与对象捕捉功能配合使用。使用对象捕捉追踪功能之前，必须先设置好对象捕捉点。

打开/关闭对象捕捉追踪功能的方法有：

●快捷键：按功能键F11

●状态栏：单击屏幕右下方的“对象追踪”开关按钮

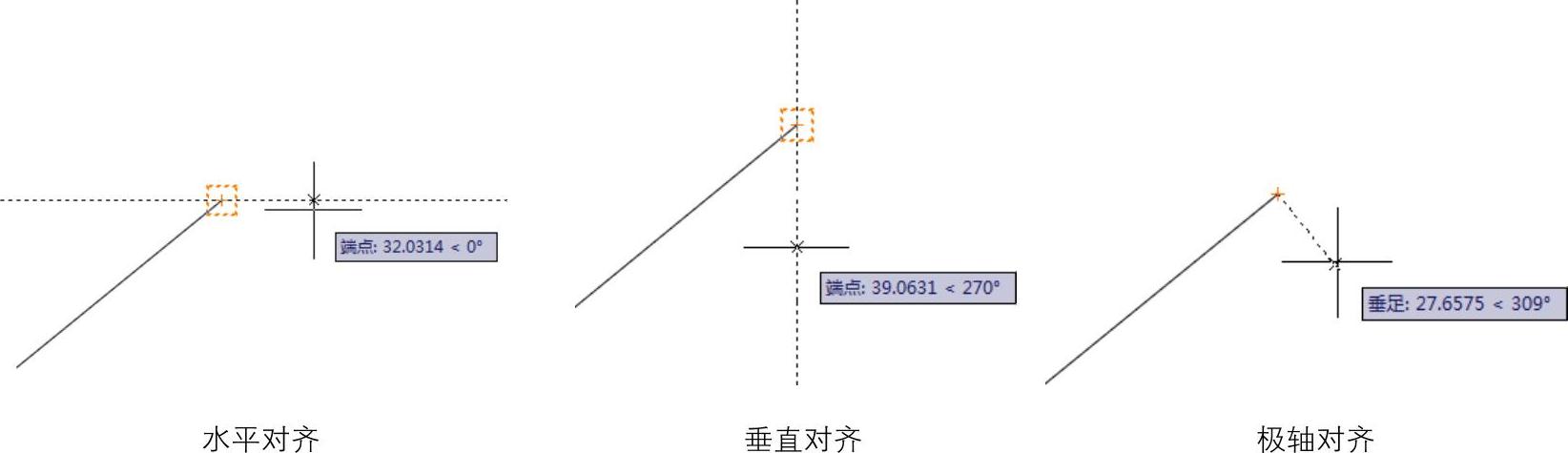

在绘图过程中，当要求输入点的位置时，将光标移动到一个对象捕捉点附近，不要单击鼠标，只需暂时停顿即可获取该点。已获取的点显示为一个橙色靶框标记。可以同时获取多个点。获取点之后，当在绘图路径上移动光标时，相对点的水平、垂直或极轴对齐路径将会显示出来，如图1-38所示，而且还可以显示多条对齐路径的交点。

图1-38 对象捕捉追踪

当对齐路径出现时，极坐标的极角就已经确定了。这时可以在命令行中直接输入极径值以确定点的位置。

临时追踪点并非真正确定一个点的位置，而是先临时追踪到该点的坐标，然后在该点基础上再确定其他点的位置。当命令结束时，临时追踪点也随之消失。

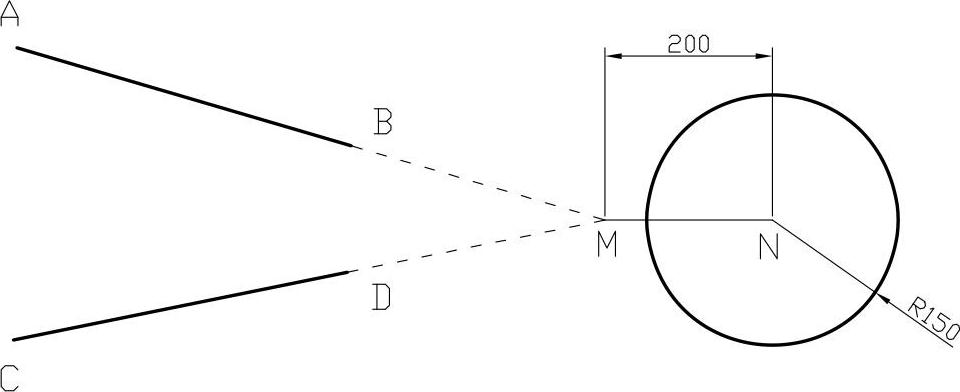

如图1-39所示，已知直线AB和CD，要绘制一个半径为150的圆，要求圆心位置位于AB和CD延长线交点M的正右方200处。

图1-39 使用临时追踪点绘制图形

课堂举例1-4：使用捕捉与追踪绘制圆视频\第1章\课堂举例1-4.mp4

01 设置对象捕捉。设置交点、延伸为对象捕捉点。然后按F3键，打开对象捕捉开关。

02 按F11键，打开对象捕捉追踪开关。

03 追踪交点M。启动画圆命令，当系统提示输入圆心位置时，将光标移动到B点，停留到橙色靶框标记出现。再将光标移到D点，也停留到蓝色靶框标记出现。最后将光标移动到AB、CD延长线交点附近，对象捕捉点追踪轨迹相交于交点M处。

04 按Shift键+鼠标右键打开临时捕捉快捷菜单，选择“临时追踪点”。单击鼠标左键，此时M点出现了临时追踪点“+”标记。

05 确定圆心点。从M点水平向右移动，出现水平对齐路径。直接在命令行输入参数值200，则圆心点N确定。

06 输入半径。此时，命令行提示输入半径值，输入150并回车，完成全部操作。

5．动态输入

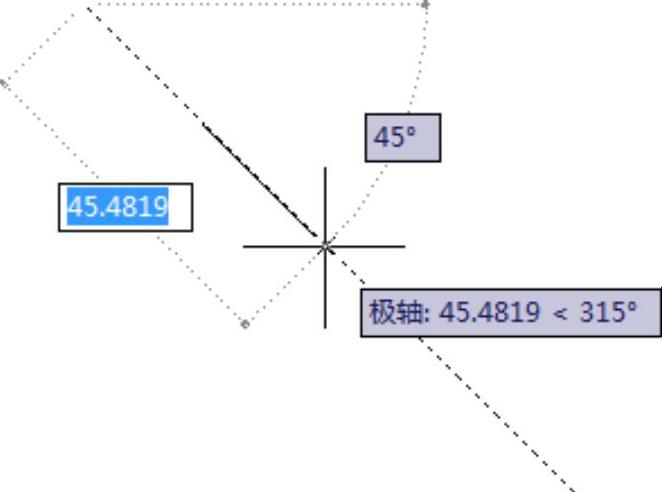

在AutoCAD 2015中，使用动态输入功能可以在指针位置处显示坐标、标注输入和命令提示等信息，从而极大地方便了绘图。可以通过在“草图设置”对话框的“动态输入”选项卡中进行设置。“动态输入”时，在光标附近提供了一个命令界面，以帮助用户专注于绘图区域。启用“动态输入”时，工具栏提示将在光标附近显示信息，该信息会随着光标移动而动态更新。当某条命令为活动时，工具栏提示将为用户提供输入的位置，如图1-40所示。

图1-40 动态输入

动态输入不会取代命令窗口。可以隐藏命令窗口以增加绘图屏幕区域，但是在有些操作中还是需要显示命令窗口的。按F2键可根据需要隐藏和显示命令提示和错误消息。另外，也可以浮动命令窗口，并使用“自动隐藏”功能来展开或卷起该窗口。

打开或关闭“动态输入”功能可以选择以下几种方法：

●状态栏：单击按钮

●对话框：在“草图设置”对话框的“动态输入”选项卡中选中或取消“启用指针

输入”复选框
