为了提高绘图的效率,用户可以在“选项”对话框中按照自己的习惯设置AutoCAD的系统参数,以定制最佳的工作环境,这里以设置“十字光标大小”和绘图窗口颜色为例进行说明。
1.设置十字光标大小和拾取框大小
在绘图区域中,有一个类似光标的十字线,其交点反映了光标在当前绘图区的位置。十字线的方向与当前用户坐标的X轴、Y轴方向平行,十字线的长度系统预设为屏幕大小的5%,用户可以根据需要更改其大小。
在绘图区中单击鼠标右键,在弹出的快捷菜单中选择“选项”命令,打开“选项”对话框。选择“显示”选项卡,在“十字光标大小”选项组中拉动滑块,或者直接输入数值,即可对十字光标的大小进行调整,如图1-26所示。
此外,还可以通过设置系统变量CURSORSIZE的值,快速更改光标的大小,命令行操作如下:
2.修改绘图窗口的颜色
在默认情况下,AutoCAD的绘图窗口是黑色背景、白色线条。用户如果不习惯这种颜色配置,可以按照下面的方法自由更改。
课堂举例1-3:设置绘图窗口颜色视频\第1章\课堂举例1-3.mp4(www.daowen.com)
01 单击鼠标右键,在弹出的快捷菜单中选择“选项”命令,打开“选项”对话框,如图1-26所示。
02 单击“显示”选项卡,然后单击“窗口元素”区域中的“颜色”按钮,打开“图形窗口颜色”对话框,如图1-27所示。
03 在对话框右上角的“颜色”下拉列表中,选择所需的窗口颜色,然后单击“应用并关闭”按钮,系统即应用新的颜色显示方案。

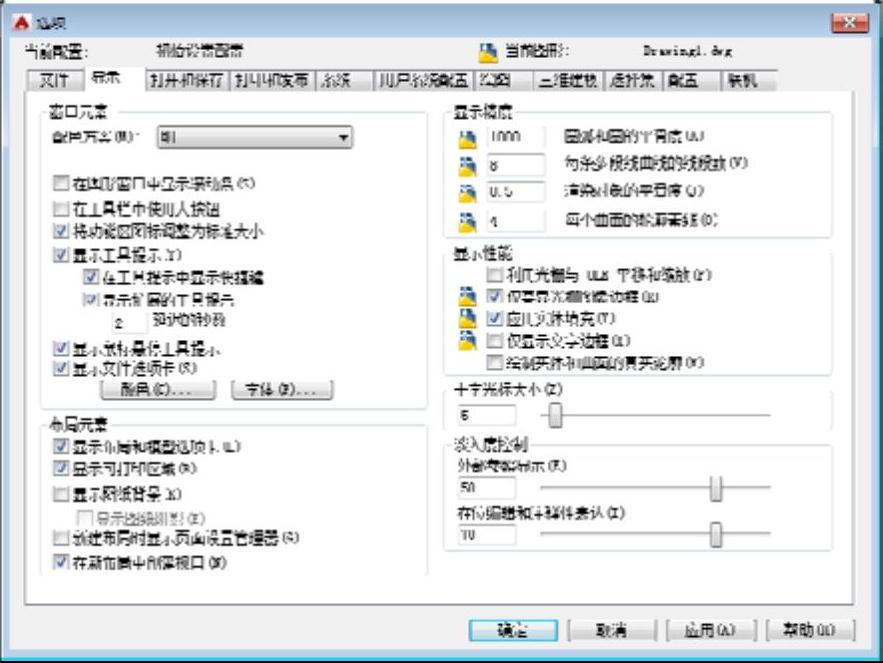

图1-26 “选项”对话框

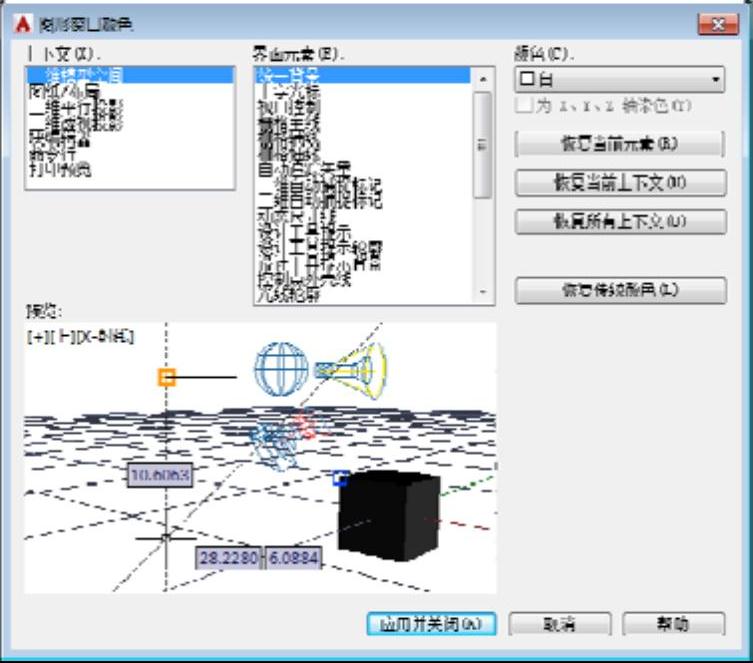

图1-27 “图形窗口颜色”对话框
