用户可以根据自身的需要，对AutoCAD 2015的绘图环境进行设置，如设置图形单位、图形界限及确定出图比例等。

1．设置图形单位

启动AutoCAD 2015进入模型空间绘图界面后，第一步工作是设置图形单位。单位是精确绘制图形的依据。一般情况下，园林制图的单位是“毫米”，总平面图因为图幅尺寸很大，有时会用“米”做单位。

课堂举例1-1：设置AutoCAD单位视频\第1章\课堂举例1-1.mp4

01 在命令行中执行UN【图形单位】命令，打开“图形单位”对话框，如图1-22所示。

02 在“图形单位”对话框中设置长度单位与角度单位。我国建筑工程绘图习惯使用十进制，所以在对话框“长度”选项区的“类型”下拉列表中选择“小数”，在“角度”选项区的“类型”下拉列表中选择“十进制度数”。

03 由于在建筑绘图中一般采用足尺寸作图（即1:1），所以在“长度”和“角度”两个选项区的“精度”下拉列表中都选择0。

04 在“图形单位”对话框中，单击“方向”按钮，打开“方向控制”对话框来确定角度的零度方向和正方向，如图1-23所示。一般以正东方向为零度，逆时针方向为正方向。

05 单击“确定”按钮退出“图形单位”对话框，完成单位设置。

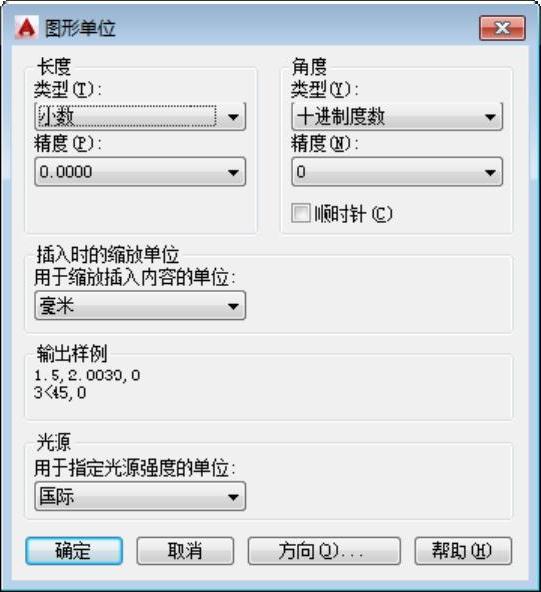

图1-22 “图形单位”对话框

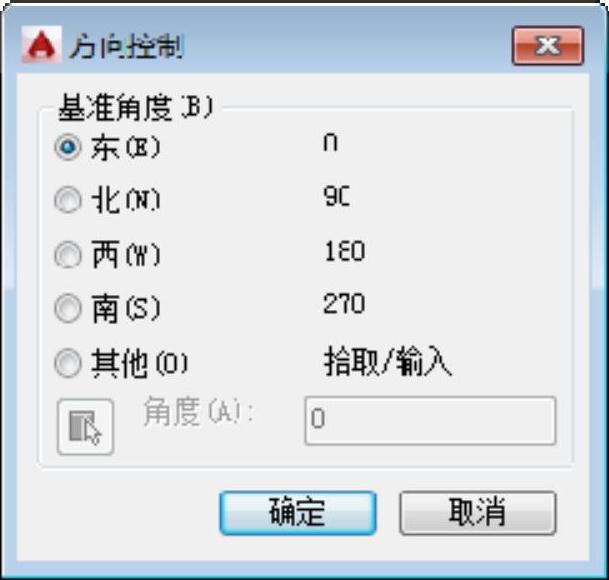

图1-23 “方向控制”对话框

2．设置图形界限

AutoCAD的一大优点是可以按1:1的比例绘图，不像手工绘图那样要根据图纸大小，按不同比例绘图。一般工程图纸规格有A0、A1、A2、A3、A4。如果按1:1绘图，为使图形按比例绘制在相应图纸上，关键是设置好图形界限。表1-1提供的数据是按1:50和1:100出图，图形编辑区按1:1绘图的图形界限，设计时可根据实际出图比例选用相应的图形界限。

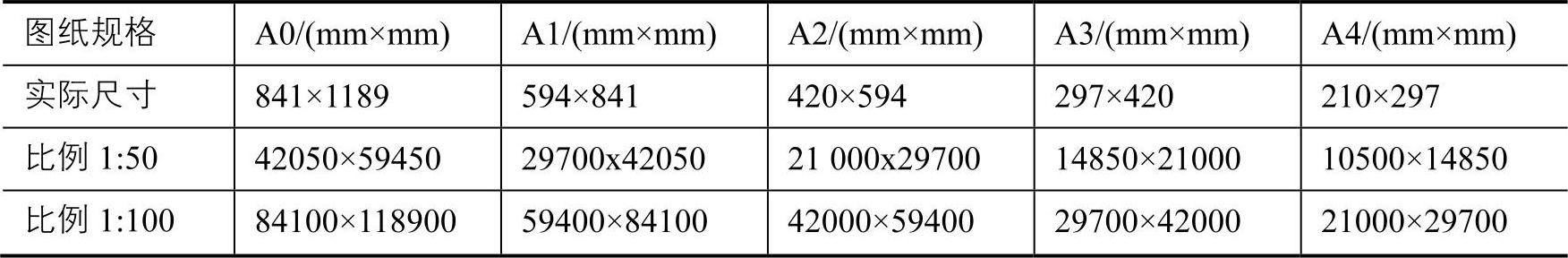

表1-1 图纸规格和图形编辑区按1:1绘图的图形界限对照表

(www.daowen.com)

课堂举例1-2：设置A3图幅图形界限视频\第1章\课堂举例1-2.mp4

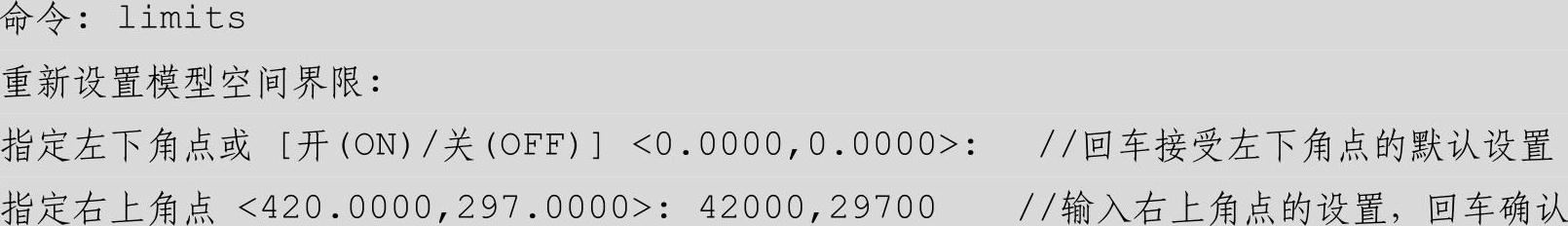

01 调用LIMITS命令，设置图形界限，命令行操作如下。

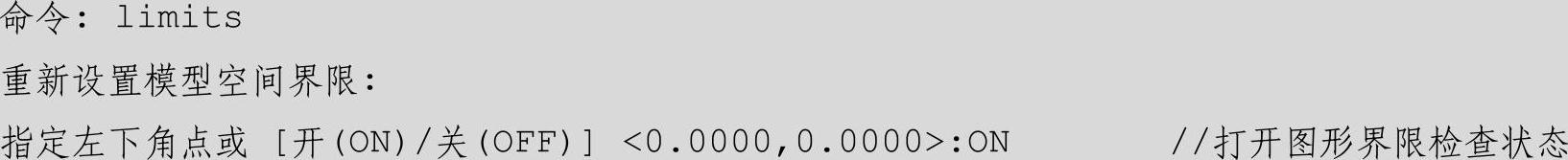

02 打开界限检查状态。

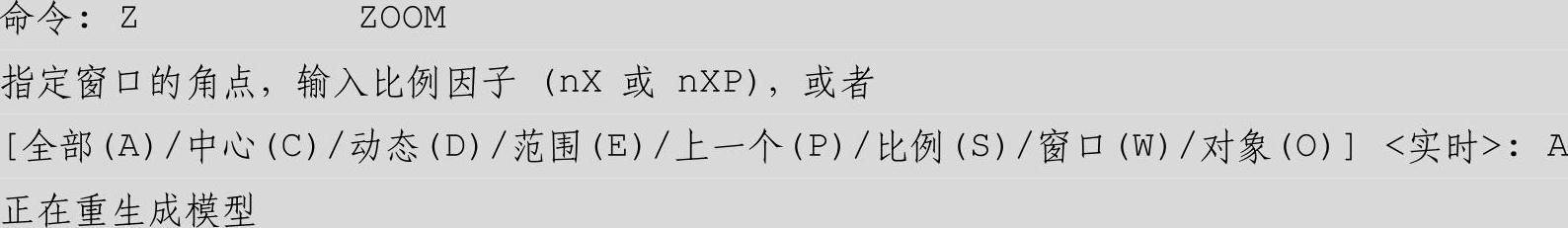

03 用ZOOM视图缩放命令调整显示大小，使绘图范围满屏显示。

图形界限就是绘图的区域，对图形界限进行设置，使界限以外的区域不显示栅格，可方便用户识别绘图范围。

在命令行中输入DS【草图设置】命令，或单击鼠标右键状态栏上的“捕捉模式”按钮，选择“捕捉设置”命令，打开“草图设置”对话框，选择“捕捉和栅格”选项卡，在“栅格行为”选项组中单击“显示超出界限的栅格”复选框，取消其选择，如图1-24所示。

单击“确定”按键，返回绘图区，可以看到设置后的效果，如图1-25所示，其中的显示栅格区域即为绘图界限范围。

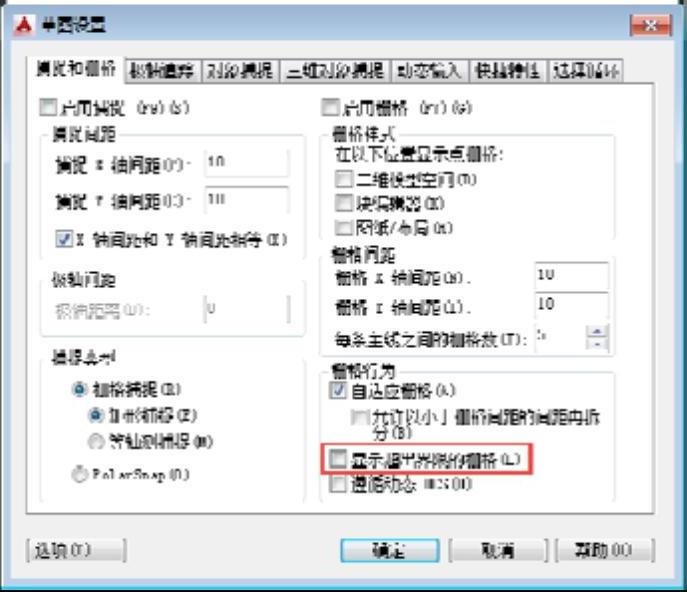

图1-24 设置栅格

图1-25 图形界限的栅格显示

提示

可以将上述设置及标注、文字样式等内容保存为AutoCAD样板文件，以快速创建所需的绘图环境，避免重复劳动，节省时间，提高绘图效率。
