1.门锁系统组成
门锁系统包括如下:
1)遥控器一个。
2)控制器一个(432控制器),有效距离为10m。工作的必备条件:蓄电池电压不小于9V,遥控器上面有两个按键,大的是“关”,小的是“开”。遥控器有一个9号电池(23A,12V)。门锁动作时,转向灯闪一下。
3)钥匙和遥控器合二为一,使用客户使用方便。
2.设定程序
1)设定用的遥控器应使用原厂提供的遥控器。
2)将432a控制器从车身线束插座中拔出。用一字旋具打开外罩,将电路板取出,再将电路板插到原来的插座上。
3)将点火开关置于“ON”位置,连续按动设定开关两次。此时指示灯会点亮,10s内连续按遥控器任意键两次,当LED灯指示灯熄灭后,表明已经设定到此遥控器。
4)将点火开关置于“OFF”位置,将PC板从端子座上拔下来,压到外壳内侧,将432a控制器插回到原位。
3.遥控器电池更换方法

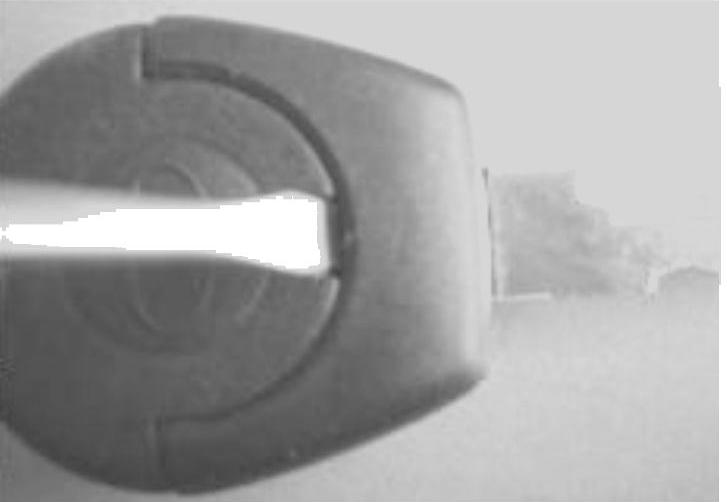

电池更换方法如图8-1所示。(www.daowen.com)
4.432a控制器设定开关和指示灯

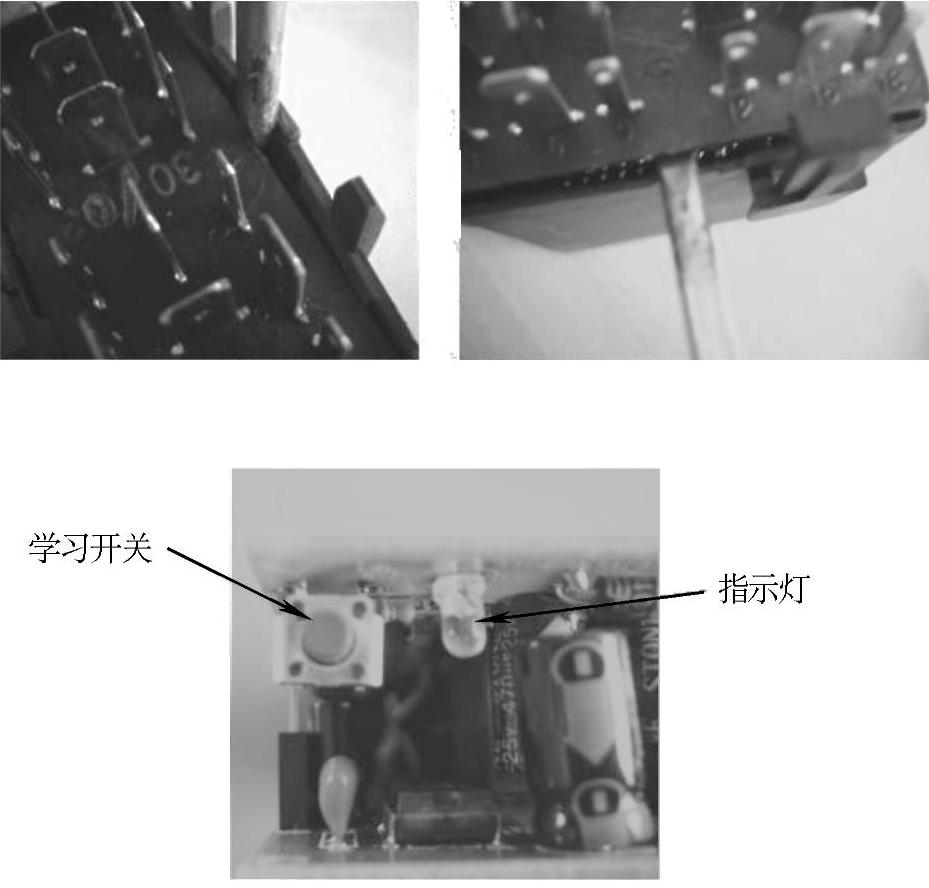

设定开关及指示灯如图8-2所示。
5.432a控制器线路图

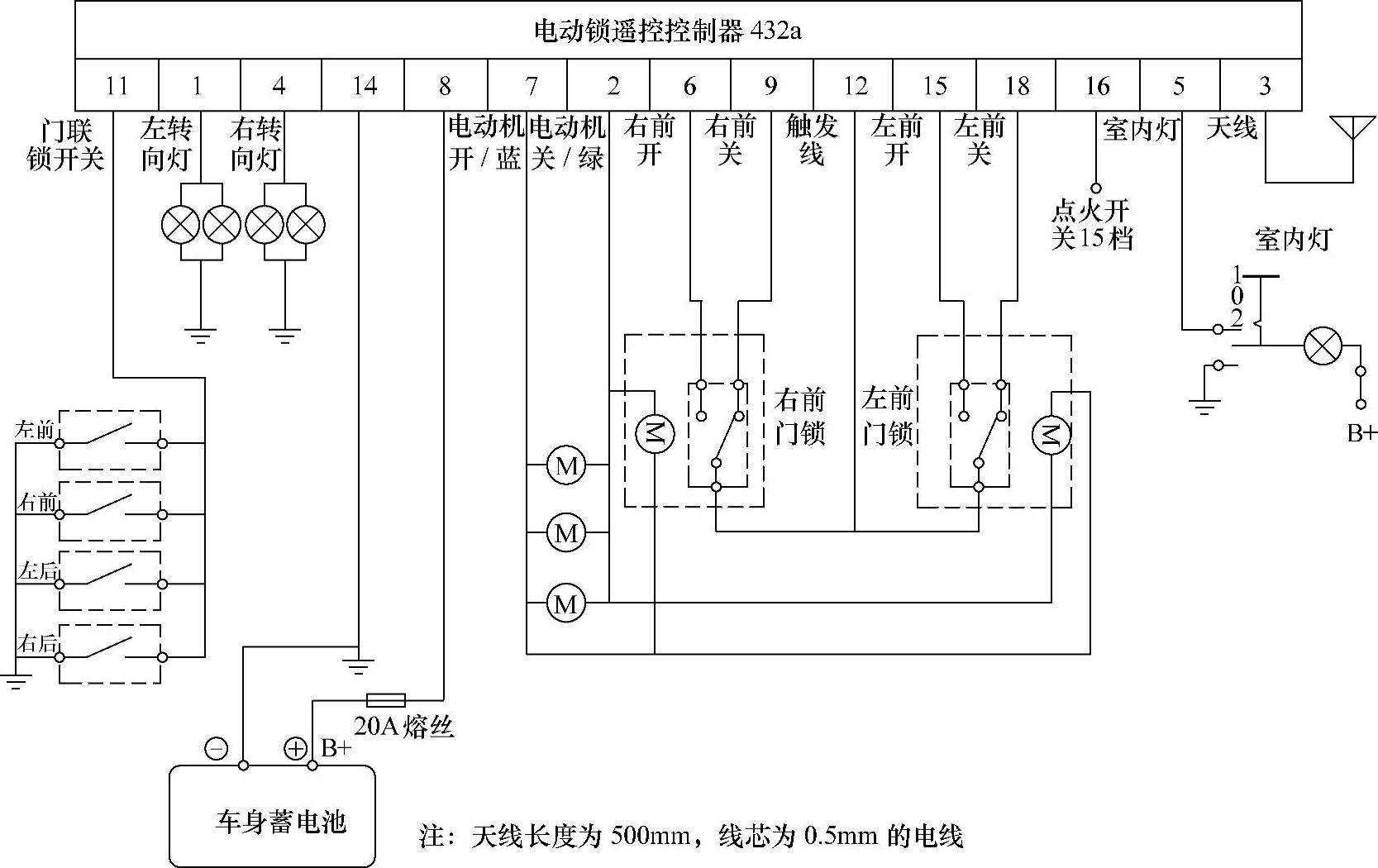

432a控制器线路图如图8-3所示。
图8-1 电池更换
图8-2 432a控制器
图8-3 432a控制器线路图
