1.遥控防盗/中控门锁

（1）说明

1）系统LED灯位于驾驶人侧和前乘客侧门板上。

2）当车辆上锁时，LED灯快速闪烁30s，然后以正常时间间隔闪烁。

3）当车辆上锁时，如果LED灯保持点亮30s，请检查室内监测传感器。

4）使用诊断设备能改变防盗系统和中控门锁功能。

（2）系统操作

1）按下钥匙“UNLOCK”按键一次，解除防盗系统并打开驾驶人侧车门。

2）在5s内，按下“UNLOCK”按键两次，解除防盗系统并打开所有车门。

3）按下并保持钥匙“LOCK”按键，将车窗关闭。

4）按下并保持钥匙“UNLOCK”按键，将车窗打开。

5）当防盗系统激活时，室内灯熄灭。

6）解除防盗系统时，室内灯根据车门（打开或关闭）状态，来点亮或熄灭。

7）如果车辆在1min之内，不锁止车门或行李箱，门锁将会自动恢复锁止。

8）室内监测传感器解除开关，位于驾驶人侧车门“B”立柱上。

9）如果未使用车辆超过28天，LED灯将会熄灭。

（3）同步设定程序

1）当出现以下情况时，必须进行重新设定。

①在有效范围外反复操作。

②更换钥匙电池。

③系统失效。

2）同步设定程序

①同时按下“LOCK”和“UNLOCK”按键。

②在30s内，用手动方式锁止和开启驾驶人侧车门各一次。

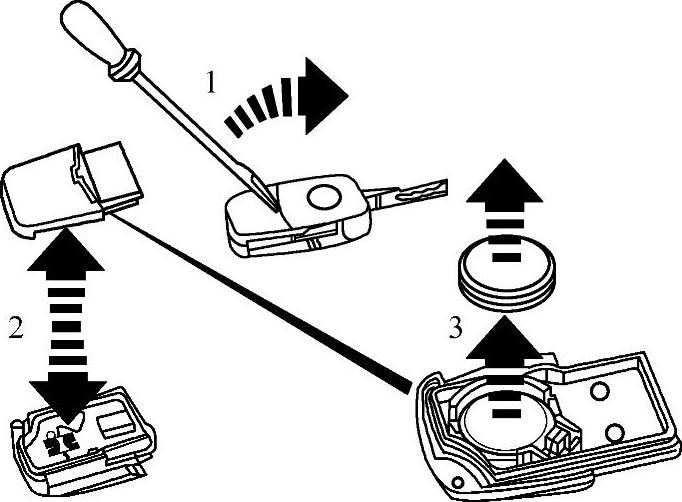

图5-23 电池更换方法

③系统应该立即锁止车门或者打开车门。

④如果失效，应执行遥控器重新设定程序。

3）电池更换方法如图5-23所示。

（4）遥控器重新设定程序

1）当出现以下情况时，必须进行重新设定。

①增加或替换钥匙。

②系统故障。

2）重新设定程序

①现有钥匙的存储记忆位置是可以通过诊断设备来确定。

②如果使用诊断设备（如1552），则方法如下：

a.查找新钥匙的空存储位置。

b.查找钥匙的存储位置并替换。

c.执行程序设定。(www.daowen.com)

③如果不使用诊断设备，则所有的钥匙必须执行重新设定（现有钥匙要重写）。

a.利用没有装配遥控功能的钥匙（副钥匙），把点火开关打到“ON”位置。

b.用将要适配的新钥匙，以手动方式锁上驾驶人侧车门，并在30s内，完成以下程序：

（a）在5s内，按下第一把钥匙“UNLOCK”按键一次，表明程序记忆到达1位置（即设定一把钥匙）。

（b）指示灯闪烁一次，表明信号已被确认。

（c）等待5s。

（d）再按下“UNLOCK”按键一次，确定程序设定。

c.这时车辆开锁，表明程序模式解除。

d.将点火开关置于“OFF”位置，取出钥匙。

注意：要想设定剩余的钥匙到达记忆位置2、3和4，则须执行以下程序：

e.利用副钥匙，并把点火开关打到ON位置。

f.将要适配的钥匙以手动方式锁止驾驶人侧车门。

g.在5s内，以1s的间隔按下“UNLOCK”按键，执行以下方法：

（a）按下“UNLOCK”两次，记忆到达位置2（第2把钥匙）。

（b）按下“UNLOCK”3次，记忆到达位置3（第3把钥匙）。

（c）按下“UNLOCK”4次，记忆到达位置4（第4把钥匙）。

h.当每次按压“UNLOCK”按键时，防盗指示灯都闪烁一次，表明信号被确认。

i.等待5s，按下“UNLOCK”按键一次，验证程序设定。

j.这时，车辆开锁，退出程序模式。

（5）存储记忆钥匙擦除程序

1）当丢失钥匙或钥匙代码不正确时，必须擦除存储记忆。

2）必须使用诊断设备来完成存储记忆擦除程序。

2.晶片防盗（复制钥匙）

1）系统操作

①将点火开关置于“OFF”位置。

②将点火开关置于“ON”位置。

③确保遥控防盗指示灯点亮大约3s。

2）当出现以下情况时，必须进行重新设定。

①点火开关处于“ON”位置时，钥匙代码不被确认，防盗指示灯闪烁。

图5-24 防盗指示灯标志

②系统有故障，点火开关位于“ON”位置时，防盗指示灯闪烁。

③系统有故障，发动机运转1s后，自动熄火。

④增加或替换钥匙。

3）重新设定程序必须使用诊断设备或原厂仪器。

注意：最多可复制8把钥匙。

4）防盗指示灯标志如图5-24所示。
