1.防盗遥控卡功能

新一代奔驰W220车系在防盗系统上作了较大的改动。以往的防盗系统（如DAS—2a、DAS—2b等系统）只将起动机、发动机锁上。如今W220车系上所采用的遥控防盗系统，不止是将起动机、发动机燃油系统锁上，还增加了一套起动发动机系统的功能。

（1）防盗遥控卡功能——起动发动机/使发动机熄火功能

1）由变速杆上的起动/停止开关（Keyless go系统）起动发动机。在发动机起动期间勿将遥控器（Keyless go）取走，否则仪表板上出现“Card not recognized（遥控防盗器无法辨识）”的信息。

2）由变速杆上的起动/停止开关起动发动机，且这时将点火钥匙（附遥控中控功能）插入点火开关。点火钥匙无“优先权”，须由起动/停止开关使发动机熄火。将变速杆档位放入P位时，点火钥匙才有优先权。也就是同时使用遥控防盗器（起动/停止开关功能）及点火钥匙时，遥控防盗器有优先权。待发动机熄火且变速杆档位置于P位时，点火钥匙才得到优先权。

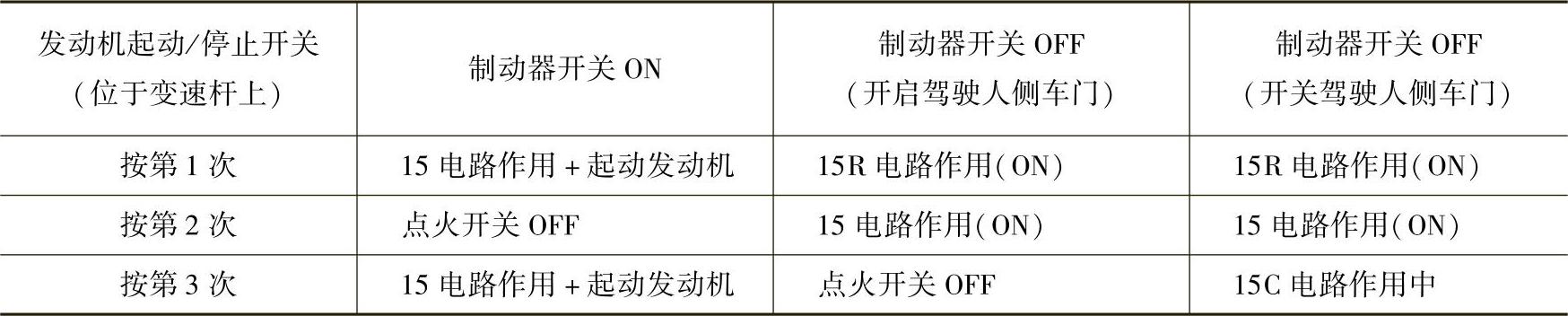

（2）发动机起动/停止开关作用时序 如表5-1所示。

表5-1 发动机起动/停止开关作用时序表

（3）起动发动机功能 用遥控防盗卡（Keyless go）起动发动机时，须用遥控防盗卡将车门打开，踩下制动器踏板且使变速杆档位在P位，按下变速杆上的起动/停止开关，即可起动发动机。若要再次起动发动机，则必须先踩下制动器踏板，并按下变速杆上的起动/停止开关。

（4）起动发动机控制功能说明Keyless go电脑首先接收遥控防盗卡发送的信号。侦测制动器灯开关，变速杆档位（此信号由点火开关控制电脑经CAN B资料传输线传输至遥控防盗卡Keyless go电脑）经确认无误后，将点火开关上（起动继电器动作）15号及15R线路接通，从而起动发动机。

（5）发动机熄火功能 变速杆须放至P位，踩下制动器踏板，按下变速杆上的起动/停止开关，发动机方可熄火。

（6）发动机熄火控制功能说明 遥控防盗Keyless go电脑接收由点火开关控制电脑（EIS）送来的档位信号，并确认遥控防盗卡信号后，即切断点火开关上的15号电源，发动机即可熄火。15R线路则一直保持接通状态30min。

2.防盗遥控卡

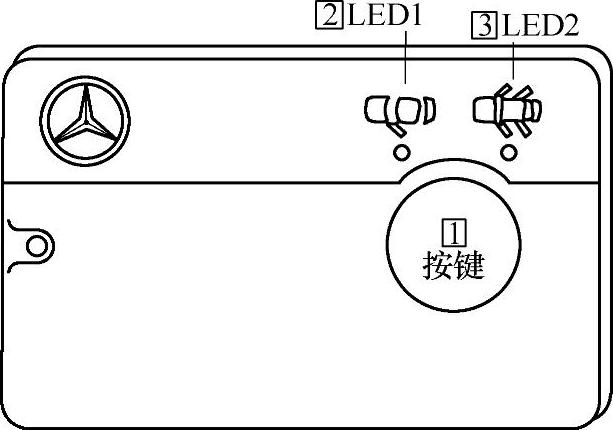

如图5-1所示，防盗遥控卡上的LED灯具有红、绿两种颜色。可开启驾驶人侧车门，可开启所有车门。按下1所示的按键超过5s以上，可将其设定成开启驾驶人侧车门或开启所有车门。

3.防盗系统设定及复制防盗遥控卡

（1）更换说明 更换Keyless go电脑后须对防盗遥控电脑进行设定（与点火开关电脑及防盗遥控卡作学习设定），步骤如下：

1）将点火开关置于“OFF”位置。

2）将中控遥控钥匙从点火开关中取出。

3）要求两个防盗遥控卡都在手边（把欲复制的防盗遥控卡带进车内）。

图5-1 防盗遥控卡(www.daowen.com)

4）按下变速杆上的“起动/停止”键，并保持约3s。

5）此时仪表板上应显示“Visit workshop（参观车间）”字样。

6）此时Keyless go电脑会发送信号给车门天线以侦测防盗遥控卡。

7）如果防盗遥控卡识别成功，Keyless go电脑即经由资料传输线发送信号给点火开关控制电脑，使点火开关上的15号电路导通。

8）将变速杆由P位移至R位后，再移回到P位。

9）此时Keyless go电脑会经资料传输线传送信号给点火开关控制电脑。点火开关控制电脑则切断点火开关电源。

10）这时Keyless go电脑会再找寻第2个防盗遥控卡（欲复制的防盗遥控卡）。

11）此时重复步骤7）～9）。

12）若此防盗遥控卡已识别无误，仪表板上出现“Card in Vehicle recognized（防盗遥控卡被识别）”字样，表明已经设定完成。

（2）设定防盗遥控卡

1）将点火开关转至“OFF”位置。

2）钥匙勿放入点火开关控制电脑内。

3）按下变速杆上的起动/停止开关一次。在大约30min后，点火开关上的15R号线路导通。

4）按下变速杆上起动/停止开关，点火开关上的15号线路导通。

5）90min之后防盗遥控卡设定完成。

（3）设定中控遥控钥匙

1）将中控遥控钥匙插入点火锁中（点火开关控制电脑）。

2）等待约30min之后，将点火开关置于“ON”位置（15号线路导通）。

3）90min之后中控遥控钥匙设定完成。
