1.防盗系统概述

如图4-26所示，伊兰特车配备的钥匙防盗系统包括位于点火开关钥匙内的发射器、钥匙防盗天线控制模块、指示灯和ECM/PCM。当钥匙插进点火开关并转至“ON”位置时，钥匙防盗天线控制模块向点火钥匙内的发射器提供电磁场能量。发射器通过防盗天线控制模块向ECM/PCM发送编码信号。

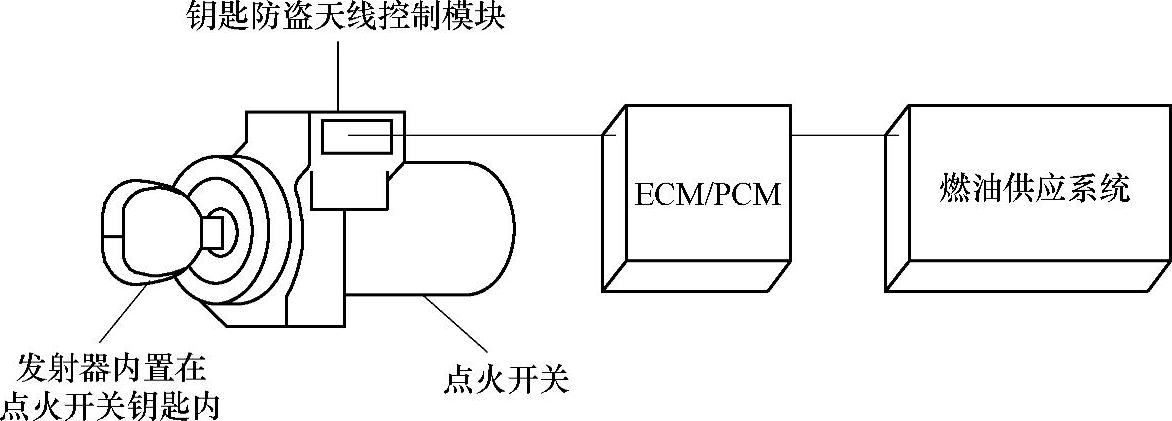

图4-26 防盗系统结构图

2.使用说明

1）钥匙防盗系统可存储4把钥匙的代码。

2）当重新注册ECM/PCM和新钥匙时，经销商需要用户的车辆、所有主钥匙防盗注册程序卡的HI-SCAN（PRO）。任何没有注册的钥匙在注册之前都不能起动发动机。

3）如果用户钥匙丢失，且不能起动发动机，则应联系现代汽车维修站。

4）使用注册过的钥匙起动发动机时，ECM/PCM将允许燃油供应系统进行燃油供应。仪表板上的钥匙防盗指示灯将同时亮约2s后熄灭，这表明防盗天线控制模块已经识别出由发射器传送的代码。

5）如果使用没有注册的钥匙，而且代码不能被ECM/PCM接收或识别，指示灯将亮约2s，然后持续闪烁，直至点火开关转至“OFF”位置。

3.防盗钥匙的注册说明

1）在更换ECM后，要进行初始钥匙注册。“初始化”ECM存储车辆识别码，起动钥匙注册程序。“记忆状态”的ECM比较从检测仪得到的车辆识别码和存储代码。如果代码不正确，可进行钥匙注册。

2）如果错误的车辆识别代码被发送到ECM3次，ECM将拒绝钥匙注册要求1h。即使关掉电源或进行其他操作，也不能缩短这段时间。连接蓄电池后，计时器重新开始计时1h。

3）打开点火开关，用钥匙和附加输入程序命令，进行钥匙注册。在ECM—EEPROM和发射器中存储相关代码。然后ECM判断注册过程是否有效。把信息发送给检测仪来确认注册程序是否成功。

4）如果ECM识别了注册的钥匙，系统将接受，并且更新EEPROM的代码。发射器状态无变化（对于使用过的发射器是不可能的）。

5）如果通过相同方式重新注册已注册过的钥匙，则会被ECM识别，ECM拒绝接受此钥匙，发动机不能起动，并把这个信息发送给检测仪。

6）ECM拒绝无效注册的钥匙。系统会把此信息发送给检测仪。钥匙无效可能是由发射器故障或其他原因引起的，如注册程序的失败。

7）最多可注册4个钥匙代码。如果在注册钥匙时，ECM状态和钥匙状态不适配，停止测试程序，故障码存储在ECM中。

4.使用者密码说明

1）应在维修站注册使用者密码。车主可以用4位数字组成一组密码。

2）使用者密码注册仅被“记忆”状态的ECM接收。使用者密码第一次注册前，ECM处于“初始化”状态。

3）用钥匙把点火开关置于“ON”位置，通过检测仪发送使用者密码，注册程序开始起动。

4）注册成功后，可以更改使用者密码。如果使用者密码在“记忆状态”，检测仪发送旧的使用者密码或者车辆识别代码时，可以更改“记忆状态”中的使用者密码。鉴定正确后，ECM要求输入新的使用者密码。状态将保持为“记忆状态”，下次执行钥匙防盗模式功能时，新的使用者密码有效。(www.daowen.com)

5）如果3次发送错误的使用者密码到ECM，ECM将锁定注册程序1h，即使拆下蓄电池也不会改变这段时间。连接蓄电池后，计时器重新开始计时1h。

5.使用者密码状态

1）尚未检查状态：根据EEPROM内存储状态，当电路上没有错误代码时，ECM不进行检查，ECM发送00。

2）已知状态：密码已成功注册在ECM中。

3）初始化状态：该状态是向顾客交货之前，ECM生产线的终端状态。

4）锁定时间状态：ECM连续3次接收错误代码后，ECM将锁定注册程序1h。在此期间不接收所有输出。

5）不接收注册状态：ECM设定为中和状态。

6.失效保护功能

（1）失效保护测试

1）如果ECM检测出SMARTRA或发射器故障，ECM将允许发挥钥匙防盗系统的失效保护功能。使用者密码发送到ECM之前，ECM可以进入失效保护模式。在维修站，车主可以自由选择使用者密码。

2）使用者密码经检测仪发送到ECM中。

3）仅当ECM处于使用者密码“记忆状态”，且使用者密码正确时，ECM才会在30s内解除锁定。只有在这段时间内才可以起动发动机。这段时间过后，不能起动发动机。

4）如果发送的使用者密码错误3次，ECM将会在1h内拒绝失效保护要求。即使分离蓄电池或采取其他操作，也不会改变这段时间。重新连接蓄电池后，ECM重新计时1h。

（2）用点火开关钥匙实现失效保护

1）通过点火开关钥匙可以实现失效保护模式。

2）通过点火开关的开/关（ON/OFF）频率，向ECM输入使用者密码。

3）如果ECM处于使用者密码“记忆状态”，而且使用者密码正确时，ECM将在30s内解除锁定。在这段时间内，可以起动发动机。这段时间后不能起动发动机，需要重新输入使用者密码，在30s内可以重新起动发动机。

4）点火开关置于“OFF”位置8s后，ECM将锁定。下次再起动时，要重新输入使用者密码。

7.更换发动机控制模块（ECM）和钥匙防盗天线模块（SMARTRA）

1）如果ECM出现故障，必须用“初始状态”或“中和状态”ECM进行更换。所有钥匙必须重新注册到新的ECM中。这些钥匙对新的ECM是无效的。用于发射器的唯一的车辆规定代码必须不变。

2）如果SMARTRA钥匙防盗天线模块有故障，不需要特别过程，用新的SMARTRA简单更换即可。SMARTRA不存储发射器的相关数据，可用检测仪对ECM进行“中和”。插入有效的点火开关钥匙，把点火开关置于“ON”位置，钥匙状态被记录后，从检测仪申请车辆规定的代码。成功收到代码后，“中和”ECM。ECM保留锁定，ECM既不接受失效保护模式，也不接受“二次ON”功能。

3）钥匙注册要按照有效的ECM注册过程进行。用于发射器的唯一的车辆规定代码必须不变。如果代码改变，要更换有效的发射器。
