1.应答式密码防盗器说明

毕加索轿车的密码防盗控制盒集成在BSI（智能控制盒）内，如图4-22所示。当带有内藏芯片的电子钥匙插入点火开关时，BSI通过点火开关上的应答器天线发出一个加密信号，电子钥匙收到该信号后再返回一个加密信号。BSI收到电子钥匙的返回信号后进行解密，并与BSI内存的信号进行比较。当信号正确，则将电喷系统的控制单元解锁，用户可以点火起动发动机。

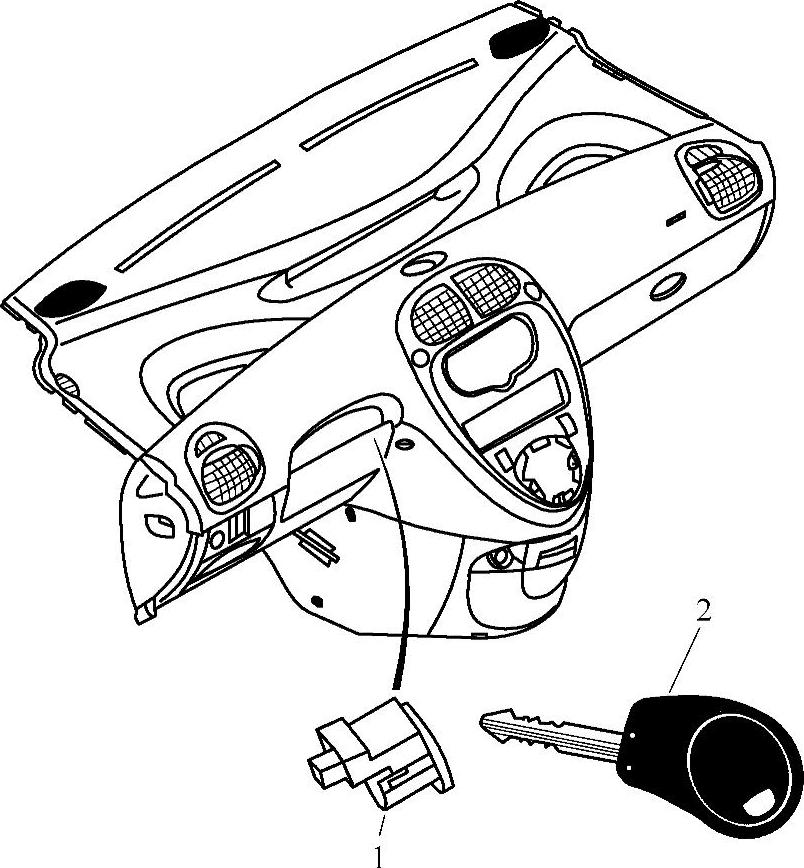

图4-22 应答防盗器

1—应答器天线 2—电子钥匙

当用户关闭点火电源、拔出钥匙10s后，或关闭点火电源而维持附件电源2min后，BSI会将电喷控制单元锁定。

2.智能控制盒的位置

智能控制盒的元件位置如图4-23所示。(www.daowen.com)

3.更换智能控制盒的对码操作（适配）

对码操作是根据车辆现有的各电控系统，如电喷系统、防盗系统、遥控系统、音响系统等，在BSI中进行登记。将车辆的底盘号、防盗密码写入BSI，同时统一BSI与电喷系统、BSI与电子钥匙、BSI与遥控器、BSI与收放机等电器设备之间的通信，以便BSI顺利识别以上系统。如不进行对码操作，车辆将不能正常工作。

更换BSI后须进行的对码操作有：BSI与发动机电控单元、BSI与电子钥匙、BSI与高频遥控器、BSI与收放机等。此外，还应根据车辆的装备，如变速器、冷却系统、制动系统等，对BSI进行设置。

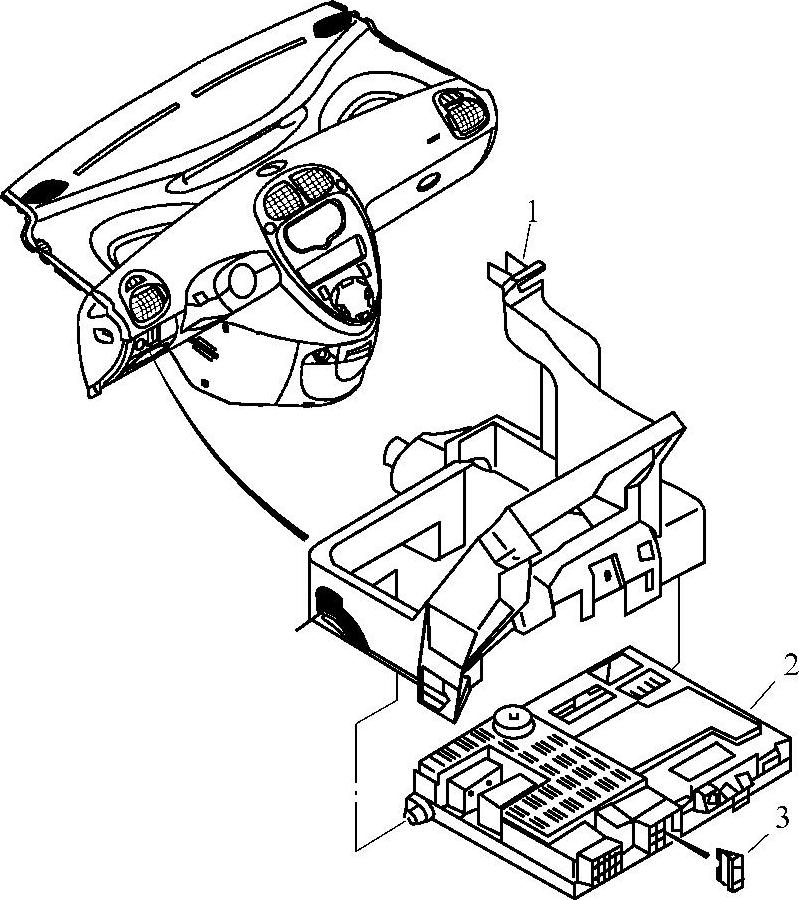

图4-23 智能控制盒的元件位置

1—智能控制盒支承板 2—智能控制盒 3—熔断器
