1.读出PIN并更改ICU模块

（1）诊断顺序

1）插入主钥匙。

2）选择正确的PIN（编程的PIN），电子检测仪发送信号到ICU，ICU进行自诊断。

3）输入PIN，使ICU进入工作状态。

4）ICU控制喇叭响50ms（参数1）。

5）将钥匙转到“ON”位置。

6）ICU和ECM通信，且ICU解锁。

7）把钥匙转到“OFF”位置。

8）按下后除霜器开关（IP开关）至少50ms。

9）喇叭响50ms。

10）把钥匙转到“ON”位置。

11）输入密码到第1个主钥匙。

12）若输入的密码正确，则车灯亮250ms。

13）起动发动机。

14）把钥匙转到“OFF”位置，并在10s内更换第2把主钥匙。

15）把钥匙转到“ON”位置。

16）输入密码到第2个主钥匙。

17）若输入的密码正确，则车灯亮250ms。

18）起动发动机。

19）把钥匙转到“OFF”位置。

20）ICU状态被转送到电子检测仪（原厂电子检测仪）中。

（2）密码适配程序 该程序与钥匙适配的程序一致。

1）插入主钥匙。

2）电子检测仪把PIN发送到ICU中，并把钥匙密码输入ICU。

3）ICU运作，喇叭响50ms。

4）将钥匙转到“ON”位置。

5）第1把主钥匙适配成功。

6）车灯亮。

7）将钥匙转到“OFF”位置，并更换下一把主钥匙。

8）将钥匙转到“ON”位置。

9）第2把主钥匙适配成功。

10）车灯亮。

11）重复步骤7）～10）。

12）把ICU的状况发送到电子检测仪中。

（3）密码设定（超越）程序 密码设定程序允许ICU在钥匙无密码或密码不可识别的情况下，通过后除霜开关输入PIN的方式解锁。将点火开关置于“ON”位置200ms，在这段时间内，必须接收到合法的密码。否则ICU将重新上锁，保持“上锁”状态，并且车灯以2Hz的频率开始闪烁。这种情况通常在收发器出现故障，阅读或输入不可识别的密码时发生。如表2-3所示，按照ICU的步骤转到超越程序中。

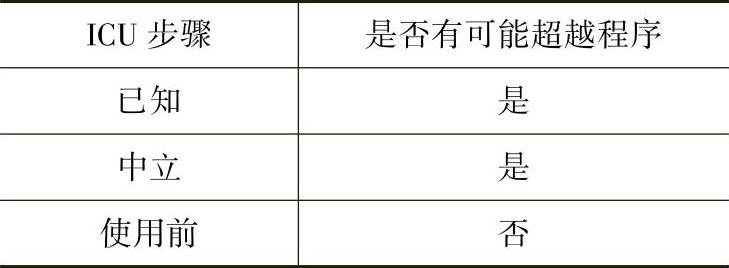

表2-3 ICU步骤与超越程序的关系

(www.daowen.com)

（4）继电器的通信方式 短接W线和K线，电子检测仪与ECM之间进行通信工作。ICU控制继电器，继电器连接K（诊断）线和W（ECM连续数据）线，断开内部W线路，并允许ECM与外部电子检测仪之间进行通信。

如果ICU辨识出K线路上的下降边缘，同时低能持续状况多于20ms，此装置将关闭继电器，随后失去所持的张力。若给ICU编址的要求是5波持的唤醒值，或者发现K线路的无效时间为10s，或出现输入正电压下降的电压等现象时，重新恢复张力，随后打开继电器。

2.PIN的输入方法

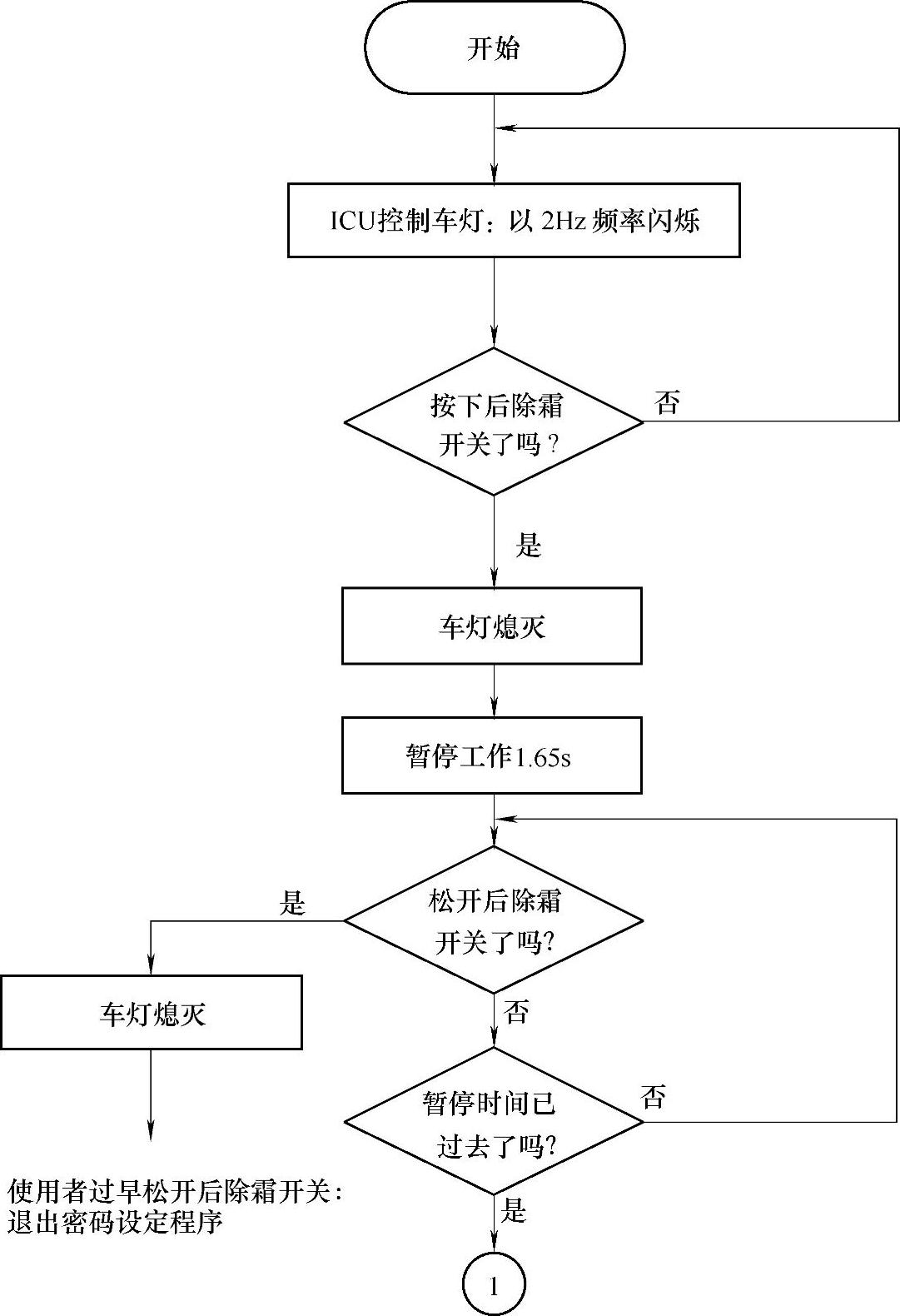

（1）PIN的输入方法 如图2-10所示。

（2）抑制 若5次错误地输入PIN，抑制不允许起动发动机（即锁住ICU），并且不能输入PIN。每个错误的动作都会增加20s的抑制时间。抑制时间的最高值为60s，关闭抑制的方法为：

1）暂停时间已过时，ICU保持上锁状态，但使用者可以再次输入PIN。

2）使用者用正确的钥匙打开点火开关，ICU保持开锁状态。

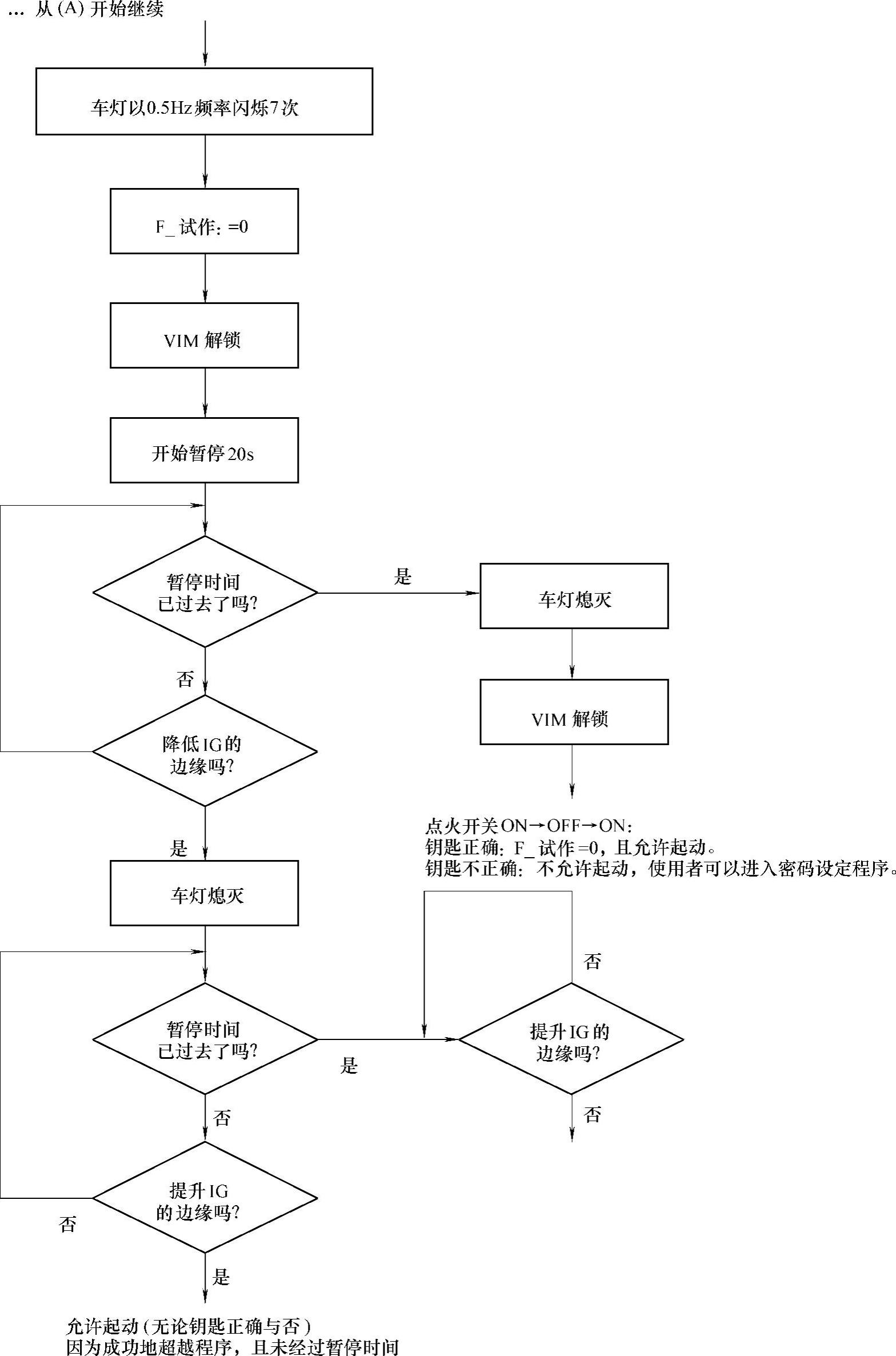

图2-10 PIN的输入方法（一）

（3）输入正确的PIN若输入的PIN与存储的PIN一致，则ICU开锁。被动式装备的延时以密码设定程序的一个标准值（即20s）设定到密码设定程序中，车灯闪烁指示使用者关闭点火开关后重新打开点火开关。这时ICU和ECM互相传达信息并给发动机解锁。如果点火

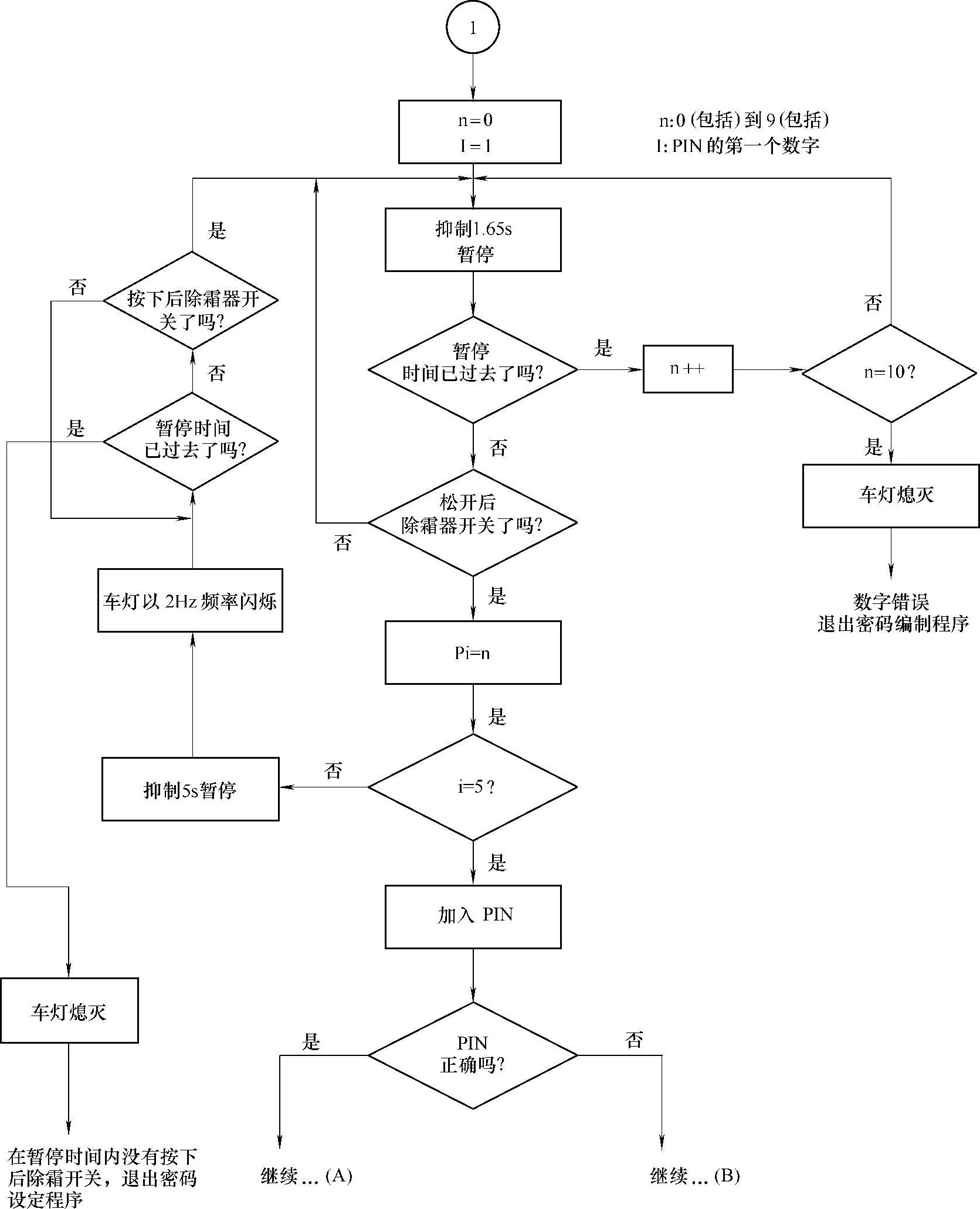

图2-10 PIN的输入方法（二）

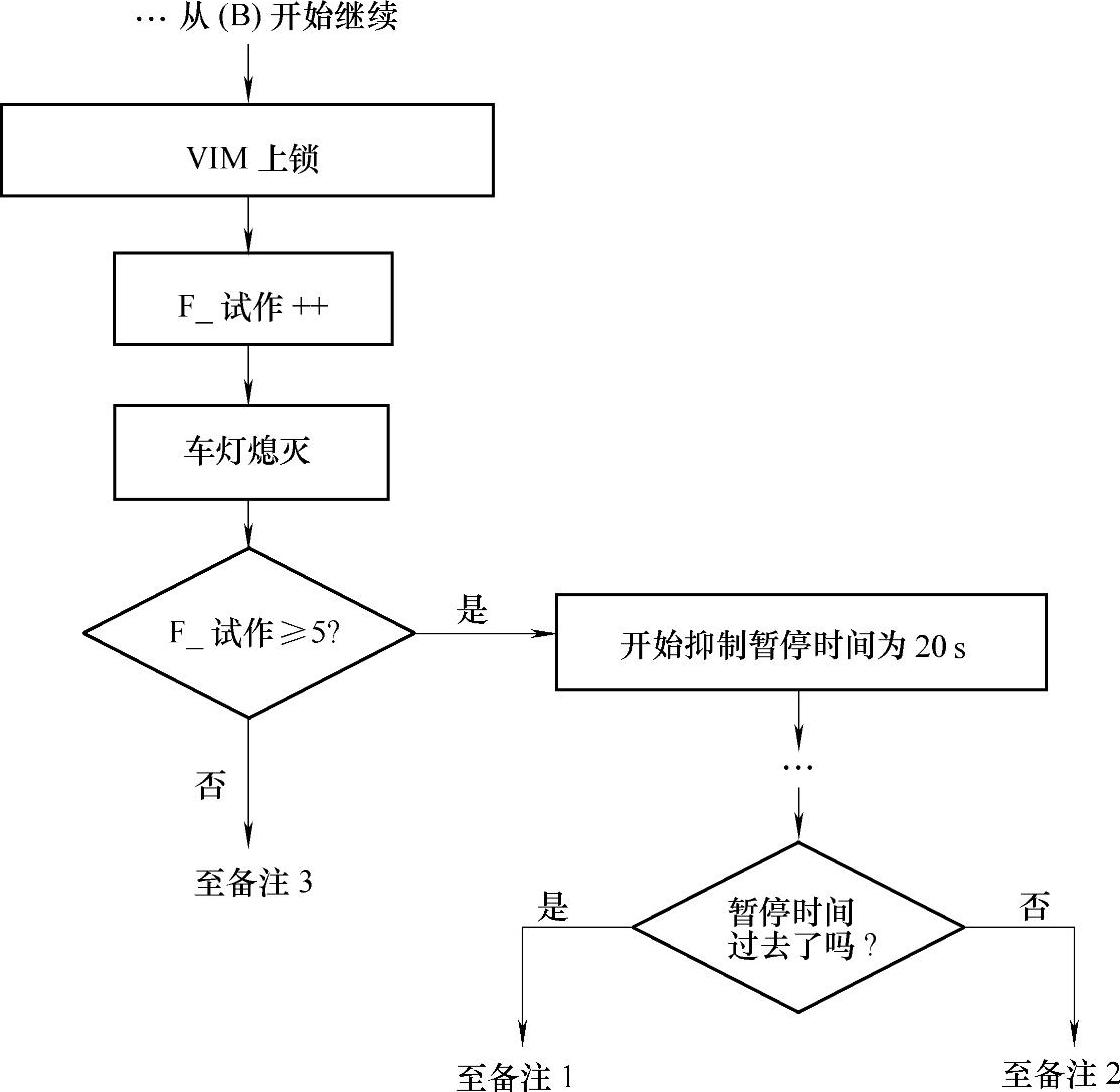

图2-10 PIN的输入方法（三）

开关处于“OFF”的时间超出被动式装备延迟时间（即20s），就会再次给ICU上锁。

（4）备注一（抑制暂停时间已过）

1）若点火开关保持“ON”位置，车灯以2Hz频率开始闪烁，目的是通知使用者可以再次动作并输入PIN。

2）若点火开关处于“OFF”位置，则点火开关上升至上边缘，用正确的钥匙允许发动机起动，若不能阅读钥匙密码或钥匙密码未知，则返回“开始”。

（5）备注二（仍处于抑制阶段）

1）当使用者打开点火开关时，可以阅读钥匙密码并已知钥匙密码，就可以缩减抑制时间，并且重设F动作程序。允许发动机起动。

2）当使用者打开点火开关时，不可阅读钥匙密码或钥匙密码未知，就会重新开始抑制暂停时间，并且不允许起动发动机。如果长时间把点火开关置于“ON”位置即可消除暂停时间，返回到备注一的阶段。

（6）备注三F动作少于5次时，没有抑制时间。因此使用者应该把点火开关转到“ON”位置。

1）可以阅读钥匙密码并已知钥匙密码，可以重新设置F动作，并且允许发动机起动。

2）不可阅读或钥匙密码未知，就返回到“开始”。

（7）F动作F动作是用来计算PIN所输入错的内容。

1）当输入错误的PIN时，系统就增加F动作。

2）以下情况需重新设定F动作。

①当输入正确的PIN。

图2-10 PIN的输入方法（四）

②用正确的钥匙把点火开关转到“ON”位置。

3）在下列情况时，使用者输入的PIN顺序不正确时不可更改F动作。

①点火开关在“OFF”位置。

②在暂停时间内按下后除霜开关。

③“1”之前松开后除霜开关。

④“10”之后没有松开后除霜开关（数字用符号“0”）。
