1.说明

1）当钥匙防盗系统出现故障，但BCM仍能与ECM通信时，失效保护模式允许驾驶人起动车辆。失效保护模式工作时，BCM把数据发送到ECM内。VIN车身识别码、MIN发射器或自由数据存储在BCM内。失效保护模式接受“进入”点火钥匙系统的失效保护口令后开始工作。进入口令的时间显示在时间表内。

2）用户口令存储在EEPROM中，也存储在RAM中。如果EEPROM和RAM的数据一致，转动点火开关后，发动机起动。发动机起动后，RAM副本被清除，以防止进一步起动。

3）新车主可以选择用户口令，口令是4位数（两个计位组）。口令的4个数字必须在0～9中选择。利用HI-SCAN命令将口令存储在BCM的EEPROM中。如果需要失效保护模式，车主可以通过点火钥匙进入口令。用户口令也可以利用HI-SCAN直接存储在RAM中。但是，车辆起动时，应继续与测试器相连接。

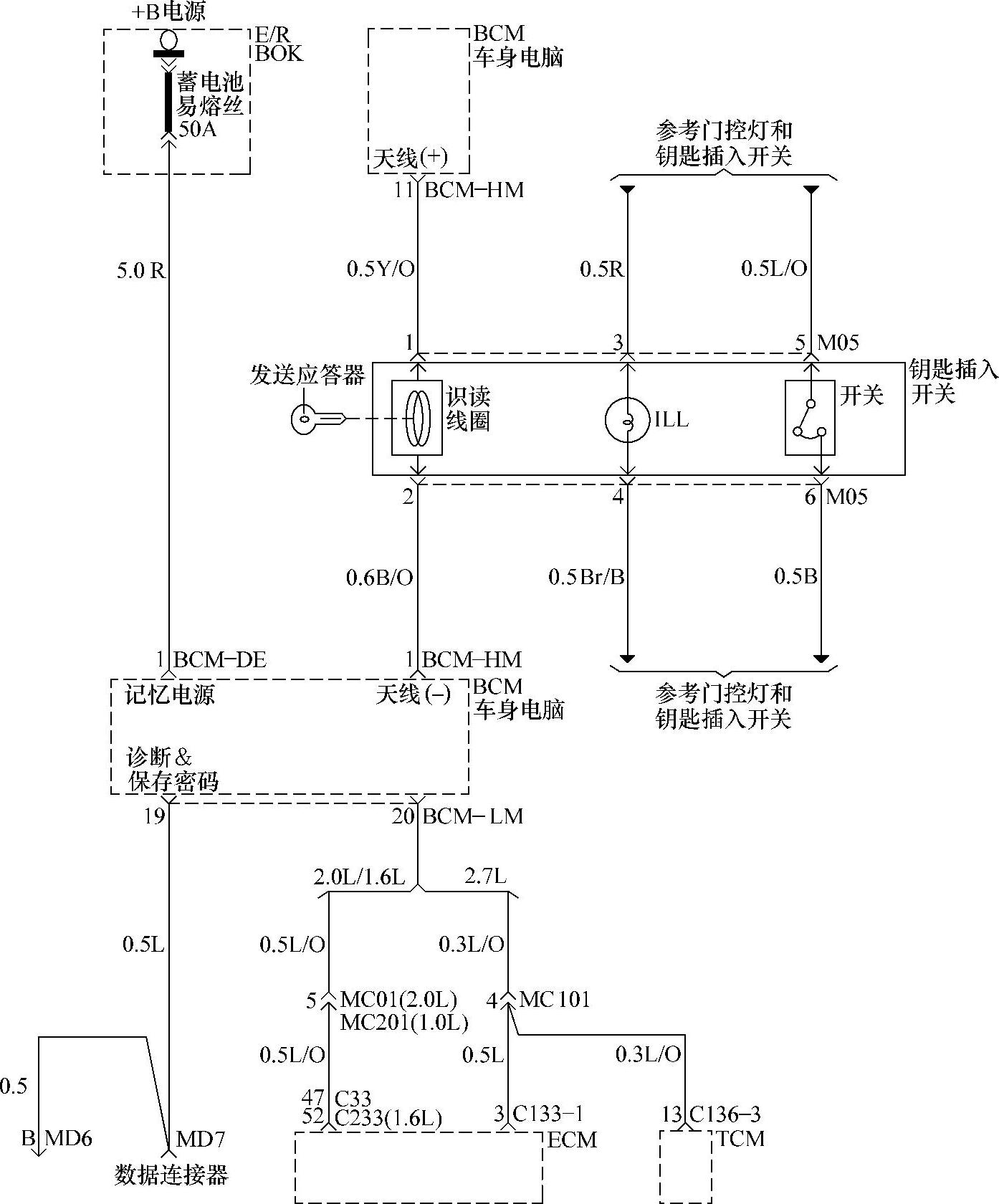

图2-8 防盗控制系统线路

2.通过HI-SCAN输入口令

1）当ECM检测到BCM或发射器出现故障时，ECM将允许钥匙防盗系统的失效保护功能发挥作用。用HI-SCAN将用户口令输入ECM中，即可以进入失效保护模式。(www.daowen.com)

2）“SMARTRA”钥匙防盗系统，在ECM处于“记忆状态”且用户口令也处于“记忆状态”时，若用户口令正确，则ECM会在30s内解除锁定。只有在这段时间内才可以起动发动机。这段时间过后就不能起动发动机。

3）在“stand alone”钥匙防盗系统内，ECM不能在30s内解除锁定。

4）若发送的用户口令错误，ECM将会在1 h内拒绝失效保护要求。即使分离蓄电池或采取其他措施，也不会改变这个时间。重新在ECM上连接蓄电池后，计秒表重新计时。

3.通过点火钥匙输入口令

1）通过点火钥匙也可以起动失效保护模式。通过点火开关打开/关闭的频率，可以将用户口令输入ECM中。钥匙处在点火开关位置5s后，进入失效保护模式。系统在排序期间，如果打开点火开关超过5s，排序重新调整计算时间。如果在密码进行过程中，关闭点火开关超过3s，失效保护口令的密码数据就会被限定。在密码进入过程中或最终进入之前，如果点火开关关闭时间超过10s，就重新计算时间，不能进入失效保护模式。数字“0”代表点火开关转动10圈。

2）如果ECM和用户口令均处于“记忆状态”，而且用户口令也正确，那么ECM会在30s内解除锁定。在这段时间内才可以起动发动机。这段时间过后就不能起动发动机。输入新的用户口令后，发动机在30s内再次起动。

3）如果是“stand alone”型钥匙防盗系统，发动机在30s后可以起动，关闭点火开关8s后，ECM锁定。下次起动时，要求重新输入用户口令。
