1.八代雅阁智能钥匙

八代雅阁智能钥匙如图2-2所示。智能钥匙系统组成如图2-3所示。

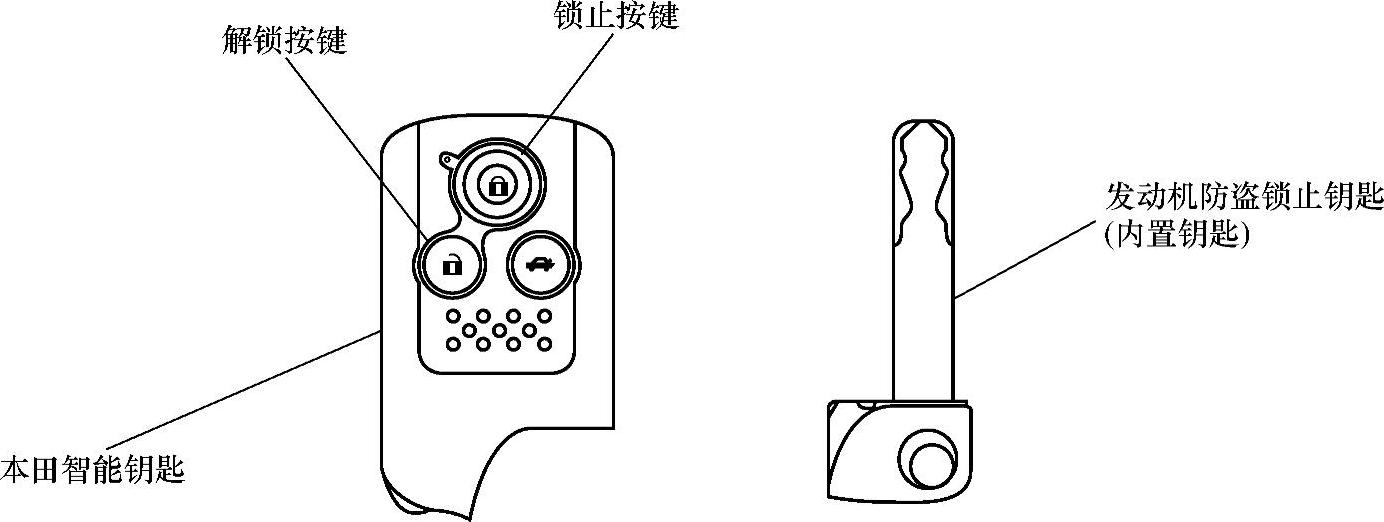

图2-2 八代雅阁智能钥匙

2.HDS注册

在下列情况需要由HDS进行注册

1）其中一个或所有的本田智能钥匙被更换。

2）增加了一个新的本田智能钥匙。

3）增加了新的本田智能钥匙。

4）智能ECU被更换。

5）点火开关控制单元被更换。

6）驾驶人侧仪表板下熔丝/继电器盒（已内置于IMOES单元中）被更换。

7）删除丢失的本田智能钥匙的注册信息。

8）ECM/PCM被更换。

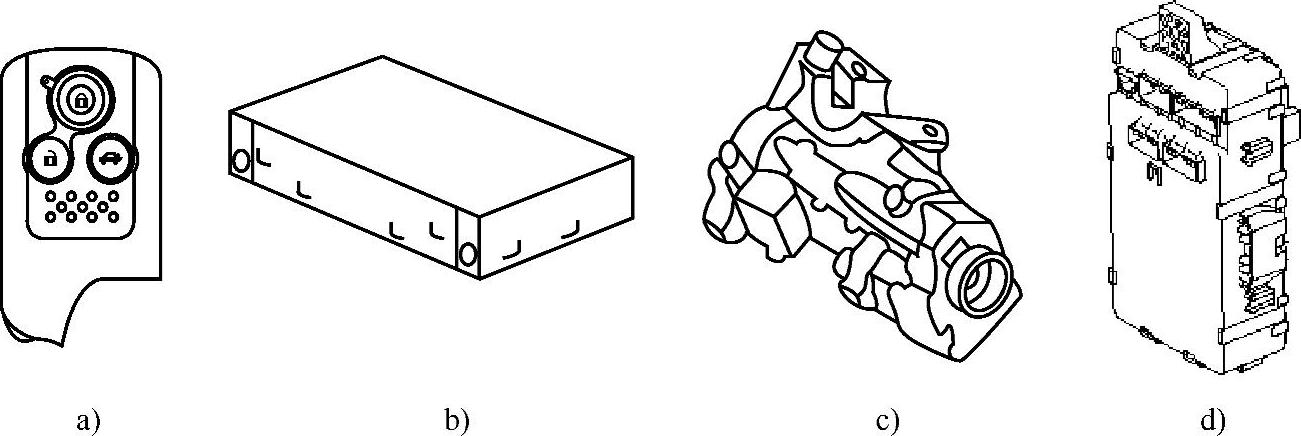

图2-3 智能钥匙系统组成

a）智能钥匙 b）智能ECU c）点火开关控制单元 d）驾驶人侧仪表板下熔丝/继电器盒（已内置于IMOES单元中）

3.点火开关控制单元注册方法

1）将点火开关转到ON位置。

2）将HDS连接到数据连接器上。

3）从SYSTEM SELECT（系统选择）菜单中选择HONDA SMART KEY（本田智能钥匙），然后进行REGISTRATION（注册）。

4）选择REPLACE IGNITION SWITCH CONTROL UNIT（更换点火开关控制单元），并注册点火开关控制单元。

5）将点火开关转到LOCK位置，并确认其工作情况。

4.发动机防盗锁止系统HDS注册

发动机防盗锁止系统（图2-4）在下列情况需要由HDS进行注册：

1）增加或更换一个内置钥匙。

2）发动机防盗锁止控制单元被更换。

3）IMOES单元被更换。

4）ECM/PCM被更换。

图2-4 发动机防盗锁止系统

a）内置钥匙 b）发动机防盗锁止控制单元 c）IMOES单元

5.智能钥匙注册与重新编程方法

1）用发动机防盗锁止钥匙（内置钥匙）将点火开关转到ON位置。

2）将HDS或GNA600连接到数据连接器上。

3）在SYSTEM SELECT（系统选择）菜单（图2-5）上选择HONDA SMART KEY（本田智能钥匙）或IMMOBILIZER（发动机防盗锁止系统），然后从HDS或GNA600指示中选择合适的菜单。注意：如果正在注册驾驶人侧仪表板下熔丝/继电器盒（已内置于IMOES单元中），从SYSTEM SELECT（系统选择）菜单中选择IMMOBILIZER（发动机防盗锁止系统）。

图2-5 本田专用仪器“系统选择菜单”

6.HDS密码

（1）密码说明 进入HDS防起动系统需要专门的密码，根据使用功能的不同，HDS设有3种密码：

1）第1密码：增加钥匙或者取消钥匙时需要使用第1密码，第一密码是一个固定不变的密码（图2-6）。

图2-6 第1密码

2）第2密码：更换全车锁（丢失所有钥匙）、更换ECU或者更换防起动接收单元时需要使用第2密码，第2密码每使用15次就变化一次。

3）松开密码：在输入第1或第2密码时，如果连续三次输入错误，HDS将被锁住，这时如果要继续登录防起动系统，就需要输入松开密码。松开密码有很多组密码，每输错一次系统会要求输入下一组密码。输入松开密码的次数不要超过20次，否则HDS设备会完全锁死。

注意：所有密码每年更新一次，即，2009年1月1日起，2008年使用的所有密码就不能再使用。2010年1月1日起，2009年使用的所有密码就不能再使用，以后依此类推。

（2）2008年的防起动密码

第1密码 E4DE0

第2密码 6819B（1）

C0226（2）

283B1（3）

8044C（4）

E85D7（5）(www.daowen.com)

40662（6）

A87FD（7）

00888（8）

68913（9）

C0AAE（10）

28B39（11）

80CC4（12）

E8D5F（13）

40EEA（14）

C8F75（15）

注意：使用此密码时电脑系统日期（电脑右下角显示的日期）必须更改为2008年。

（3）2009年的防起动密码

第1密码： F6EE3

第2密码： 792AC（1）

E2248（2）

5B6E4（3）

C4880（4）

3DA2C（5）

A6CC8（6）

1FE64（7）

88000（8）

F12AC（9）

6A448（10）

D36E4（11）

4C880（12）

B5A2C（13）

2ECC8（14）

97E64（15）

注意：使用此密码时电脑系统日期（电脑右下角显示的日期）必须更改为2009年。

（4）2010年的防起动密码

第1密码 1EFE0

第2密码 8A3BD（1）

0466A（2）

8E917（3）

08CC4（4）

82F71（5）

0C22E（6）

865DB（7）

00888（8）

8AB35（9）

04EE2（10）

8E19F（11）

0844C（12）

827F9（13）

0CAA6（14）

86D53（15）

注意：使用此密码时电脑系统日期（电脑右下角显示的日期）必须更改为2010年。

（5）HDS松开密码

当HDS的第1密码或第2密码输错三次后，HDS会锁死，并且显示：“该功能锁止，注意：从经销商获得解锁密码”。此时要求输入正确的解锁密码才能解锁HDS设备。如表2-1所示，可以根据提示的“输入数量”来输入相对应的解锁密码。注意：在解锁前，必须将电脑的系统日期修改为2008年，否则将无法正确解锁。

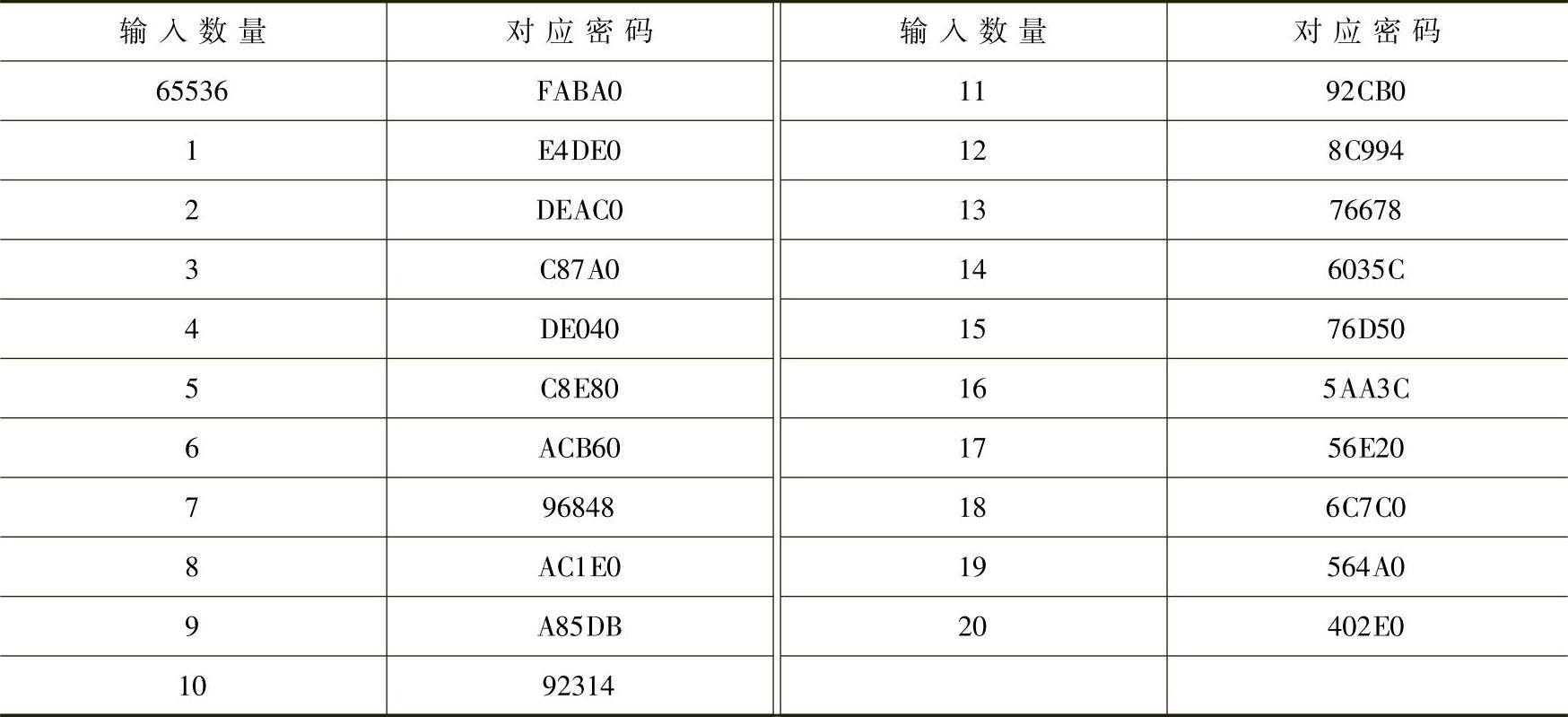

表2-1 HDS解锁密码（2008年）
