1.Keyless go（无钥匙进入）系统原理

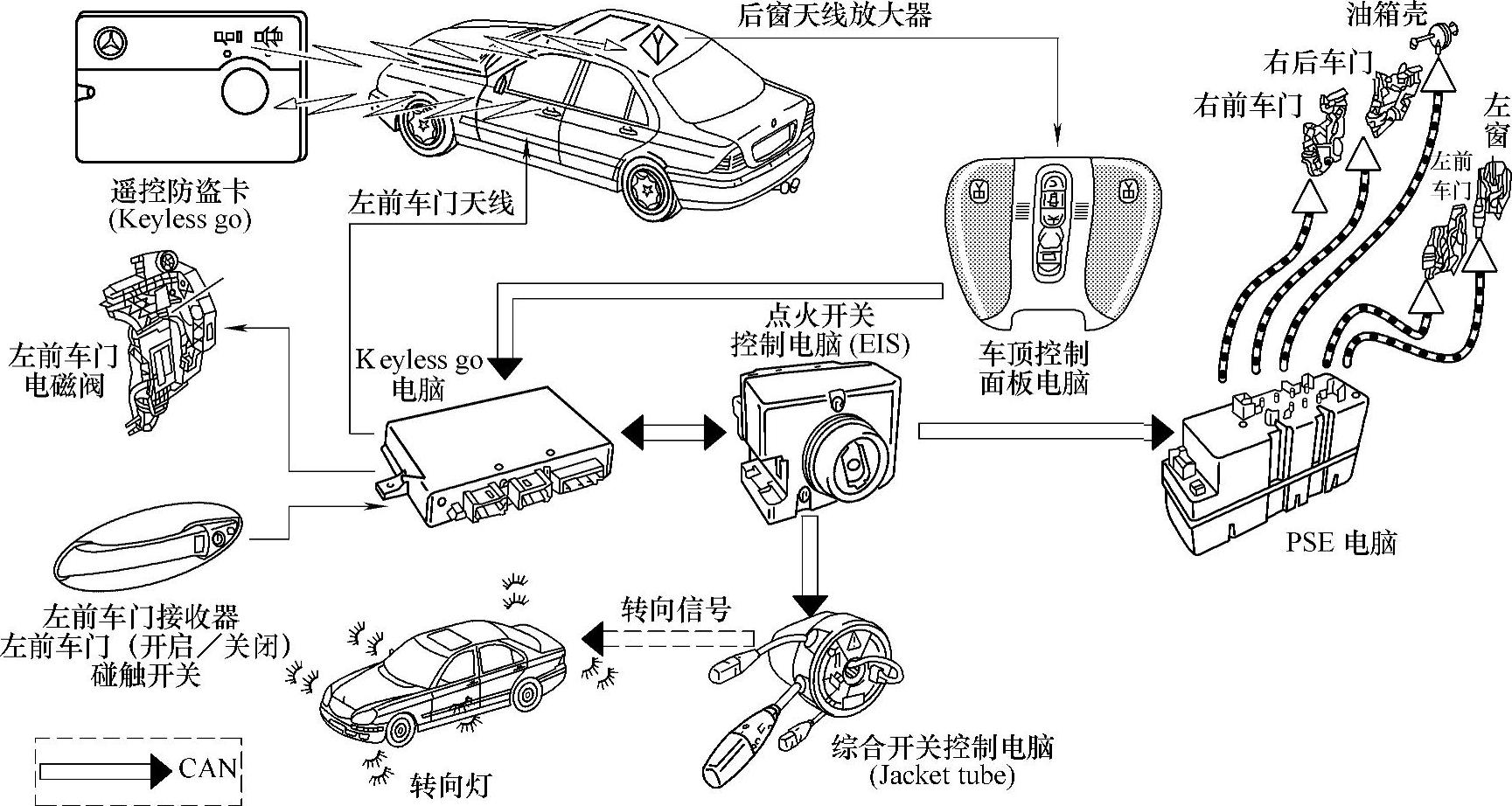

奔驰W220装备了新一代的DAS—X Keyless go系统。遥控防盗卡发出信号传送至车门天线及车顶控制面板后，由Keyless go电脑接收，并同时发送信号，由资料传输线传送到点火开关控制电脑（或称DAS电脑）中。再由EIS电脑经由资料传输线传送信号至PSE电脑及综合开关控制电脑（Jacket tube）去控制天窗、电动窗以及转向灯。

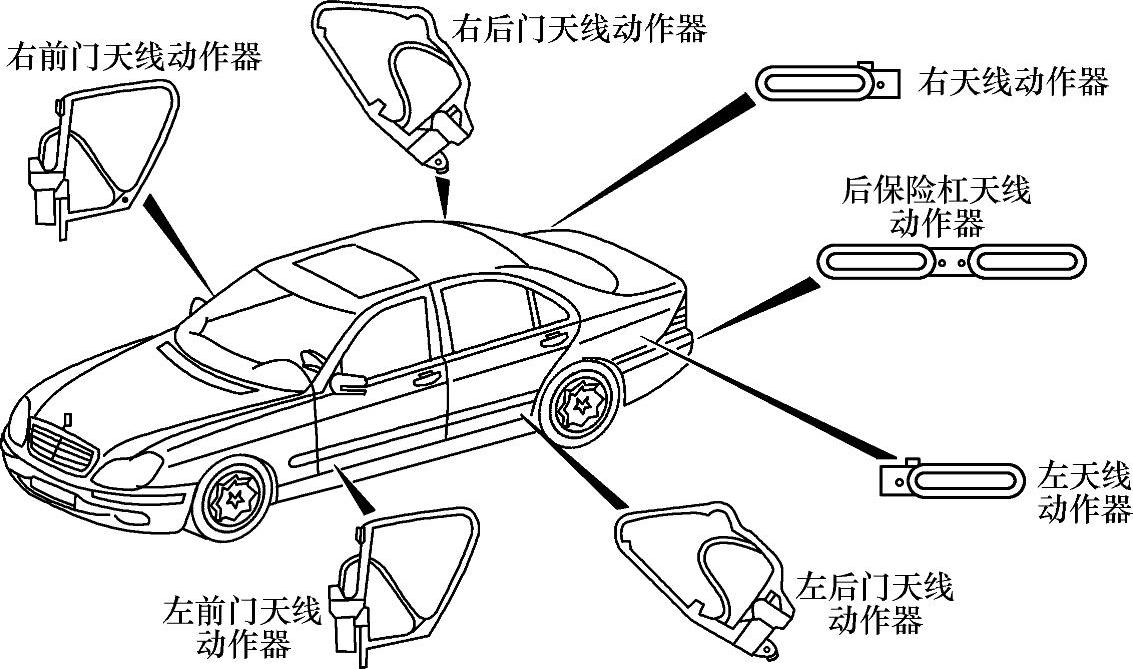

如图1-6所示，Keyless go系统在各车门及后保险杠处均安装了天线。Keyless go电脑将“侦测信号”传送至天线动作器上，使天线产生所谓的“电磁波效应”。因而使防盗卡传送“识别码”（或称之为“信号”）到天线放大器模块（后窗）中，再由车顶控制面板接收此信号，之后传回到Keyless go电脑。这样就实现了对各天线的控制。

图1-6 Keyless go系统天线位置

Keyless go电脑将接收的信号送到点火开关控制电脑进行“信号”核对，若通过核对则信号经由资料传输线送到PSE电脑及综合控制电脑（组合开关、控制室外灯闪烁）中。

Keyless go电脑在下列情况下会发射“电磁波”到各车门天线：

1）接收车门把手传感器信号（有人触碰车门把手时，车门把手传感器送出的信号）。

2）其中一个车门被开启。

3）其中一个车门把手开关位于锁止位置。

4）行李箱释放开关被拨到开启位置。

5）行李箱盖锁止开关位于开启位置。

6）行李箱开关位于锁止位置。

7）变速杆上的起动/停止键被按下，使发动机处于起动功能。(www.daowen.com)

2.车门开启/锁止动作状态

（1）车门开启状态 当Keyless go电脑接收到左前门接收器、左前门（开启/关闭）碰触开关的信号时，Keyless go电脑本身就发出信号至左前门天线，再由天线发出信号至遥控防盗卡。此时，遥控防盗卡传送“开启”信号到车顶控制面板电脑。车顶控制面板即经资料传输线传送信号至Keyless go电脑。

Keyless go电脑接收“CODE”资料，然后资料传输线将Keyless go电脑接收到的信号送到点火开关控制电脑对信号进行核对。若信号无误则点火开关控制电脑经由资料传输线传送“开启信号”至综合开关控制电脑及PSE电脑。PSE电脑控制车门动作器的动作使车门打开；转向盘控制总成控制室外灯闪烁；Keyless go电脑则控制左前门电磁阀动作。

车门开启信号控制流程如图1-7所示。

图1-7 车门开启信号控制流程图

（2）锁止车门状态Keyless go电脑接收行李箱释放开关信号、左前门（关闭）触动开关信号后，控制各车门天线动作，天线立即将信号传送到防盗遥控卡。此时防盗遥控卡发送“锁止信号”到车顶控制面板电脑，再由资料传输线传送回Keyless go电脑。

车顶控制面板电脑把信号送到Keyless go电脑中，并交由点火开关控制电脑进行“信号核对”。若信号确认无误，则由资料传输线传送“锁止信号”到PSE电脑及综合开关控制电脑中，控制锁止各车门和行李箱动作器，并控制室外灯闪烁。

车门锁止信号控制流程如图1-8所示。

图1-8 车门锁止信号控制流程图

3.防盗遥控卡及其设定

参阅第五章第一节。
