1.初步设计

初步设计的目的是基本确定设计方案。根据批复的可行性研究报告、测设合同的要求，拟定修建原则，选定设计方案、拟定施工方案，计算工程数量及主要材料数量，编制设计概算，提供文字说明及图表资料。经审查批复后的初步设计文件，则为订购主要材料、机具、设备，安排重大科研试验项目，联系征用土地、拆迁，进行施工准备，编制施工图文件和控制建设项目投资等的依据。当采用三阶段设计时，经审查批复的初步设计为编制技术设计文件的依据。

初步设计在选定方案时，应对路线的走向、控制点和方案进行现场核查，征求沿线地方政府、建设单位及规划、土地、环保等相关部门的意见，基本落实路线布设方案。对建设条件复杂地段的路线、路基、路面、特大桥、大桥、特长隧道、互通式立体交叉、服务设施，一般应选择两个或两个以上的方案进行同深度、同精度的测设工作和方案比选，提出推荐方案。

初步设计应完成的工作任务如下：

1）选定路线设计方案，基本确定路线位置。

2）基本查明沿线地质、水文、气候、地震、矿产、文物等情况。

3）基本查明沿线筑路材料的质量、储量、供应量及运输条件，并进行原材料、混合料的试验。

4）基本确定路基标准横断面和高填深挖路基、特殊路基的设计方案及沿线路基取土、弃土方案。

5）基本确定排水系统与支挡、防护工程的方案、位置、长度、结构类型和尺寸。

6）基本确定路面设计方案、路面结构类型及主要尺寸。

7）基本确定特大和大、中桥桥位，设计方案、结构类型及主要尺寸。

8）基本确定小桥、涵洞等的位置、结构类型及主要尺寸。

9）基本确定隧道位置、设计方案、结构类型及主要尺寸。

10）基本确定路线交叉的位置、形式、结构类型及主要尺寸。

11）基本确定交通工程及沿线设施各项工程的位置、形式、类型及主要尺寸。

12）基本确定改（扩）建工程施工期间的交通组织方案。

13）基本确定环境保护措施与景观设计方案。

14）基本确定改路改渠等其他工程的位置、结构形式及主要尺寸。

15）基本确定占用土地、拆迁建筑物及管线等设施的数量。

16）提出需要试验、研究的项目。

17）初步拟定施工方案及工期安排。

18）论证确定分期修建的工程实施方案。

19）计算各项工程数量。

20）编制设计概算。

根据初步设计的工作内容和要求，初步设计文件由表12-5所示的十二篇和附件组成。

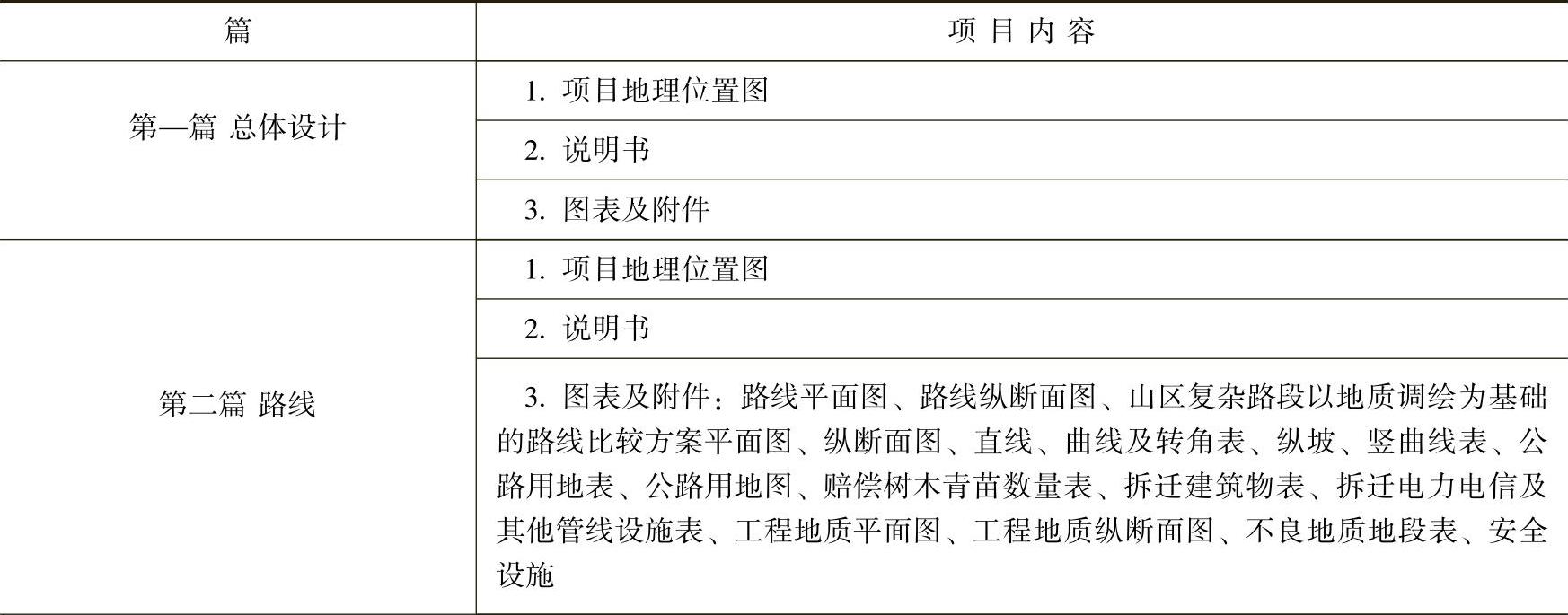

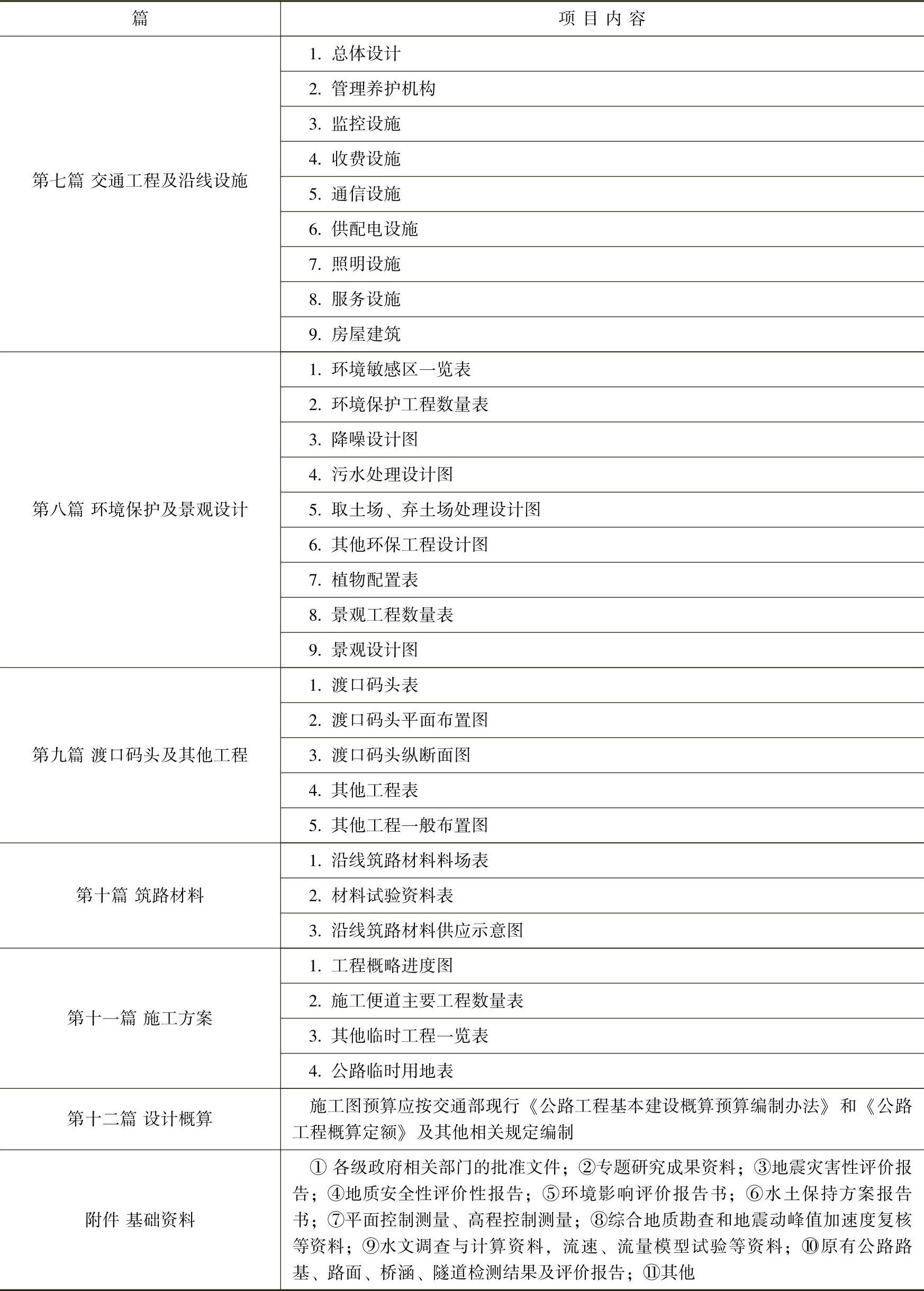

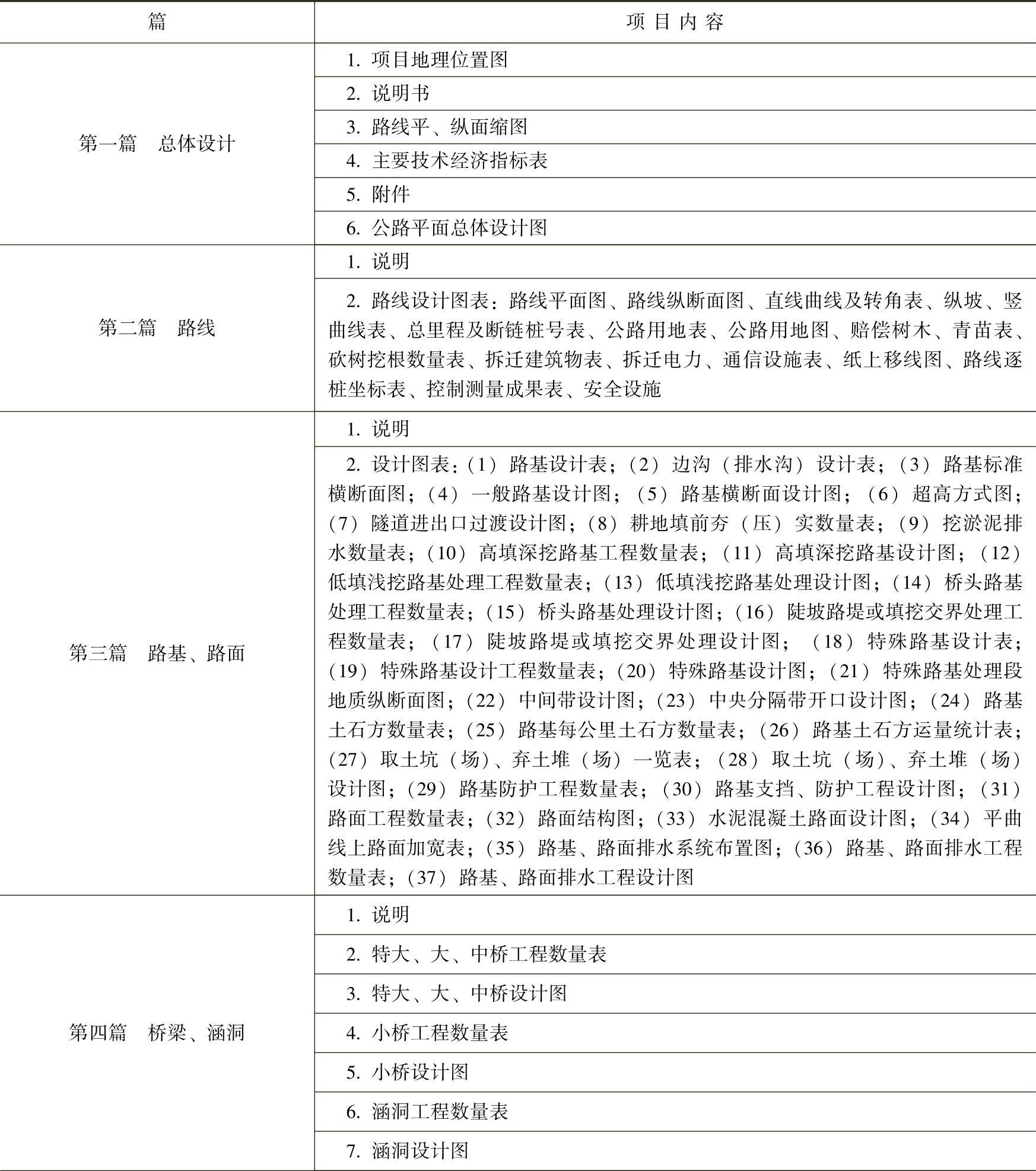

表12-5 初步设计文件的组成

（续）

（续）

2.技术设计

技术设计应根据初步设计批复意见、测设合同的要求，对重大、复杂的技术问题通过科学试验、专题研究，加深勘察及分析比较，解决初步设计中未解决的问题，落实技术方案，计算工程数量，提出修正的施工方案，修正设计概算，批准后则为编制施工图设计的依据。技术设计的工作包括：

1）对初步设计所定方案详加研究，进一步修改。(www.daowen.com)

2）补充必要的地质、水文、气候、地震和地质钻探资料，以及土工模型试验成果。

3）提出科学试验成果、专题报告。

4）提出修正的施工方案。

5）编制修正概算。

技术设计文件应根据技术设计的目的与要求及工程需要解决的技术问题，参照规定编制。对于公路工程建设项目中的特大桥、互通式立体交叉、隧道、交通工程及沿线设施的技术设计文件，还必须对整个建设项目的总体设计情况予以补充说明，对总概算加以修正。

3.施工图设计

两阶段或三阶段施工图设计阶段应根据初步设计或技术设计批复意见、测设合同，进一步对所审定的修建原则、设计方案、技术决定加以具体和深化，最终确定各项工程数量，提出文字说明和适应施工需要的图表资料及施工组织计划，并编制施工图预算。一阶段施工图设计应根据可行性研究报告批复意见、测设合同的要求，拟定修建原则，确定设计方案和工程数量，提出文字说明和图表资料及施工组织计划，编制施工图预算，满足审批的要求，适应施工的需要。

施工图设计应完成的任务有：

1）确定路线具体位置。

2）确定路基标准横断面和高填深挖路基、特殊路基横断面，绘制路基超高、加宽设计图；计算土石方数量并进行调配；确定路基取土、弃土的位置，绘制取土坑、弃土场设计图。

3）确定路基路面排水系统和支挡、防护工程的结构类型及尺寸，绘制相应布置图和结构设计图。

4）确定高填深挖、陡坡路堤及特殊路基设计的结构形式和尺寸，并绘制设计图。

5）确定各路段的路面结构类型、路面混合料类型，并绘制路面结构图。

6）确定特大、大、中桥的位置、孔数及孔径、结构类型及各部尺寸，绘制结构设计图。

7）确定小桥、涵洞、漫水桥及过水路面等的位置、孔数及孔径、结构类型及各部尺寸，绘制布置图。特殊设计的，应绘制特殊设计详图。

8）确定隧道及其附属设施的形式及尺寸，绘制布置图和设计详图。

9）确定路线交叉形式、结构类型及各部尺寸，绘制布置图和设计详图。

10）确定交通工程及沿线设施的各项工程的位置、类型及各部尺寸，绘制布置图和设计详图。

11）确定改（扩）建工程施工期间的交通组织设计详图。

12）确定环境保护与景观工程的位置、类型及数量，绘制布置图和设计详图。

13）确定改路、改渠（河）等其他工程的位置、结构形式及尺寸，绘制相应的布置图和设计详图。

14）落实沿线筑路材料的质量、储藏量、供应量及运距，绘制筑路材料运输示意图。

15）确定征用土地、拆迁建筑物及电力、通信等的数量。

16）计算各项工程数量。

17）提出施工组织计划。

18）提出人工数量及主要材料、机具、设备的规格及数量。

19）编制施工图预算。

根据施工图设计的工作内容和要求，施工图设计文件由表12-6所示十二篇和附件组成。

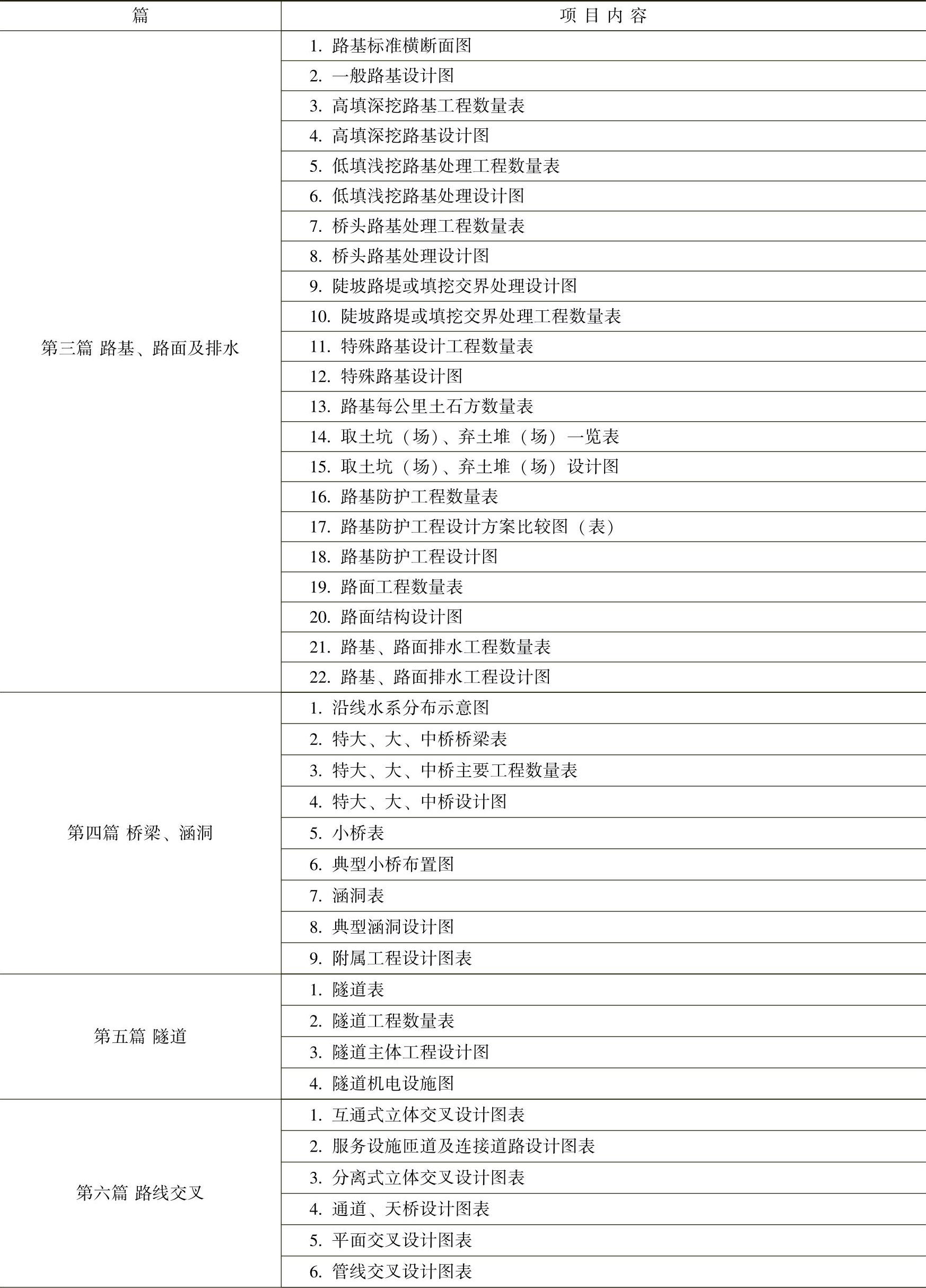

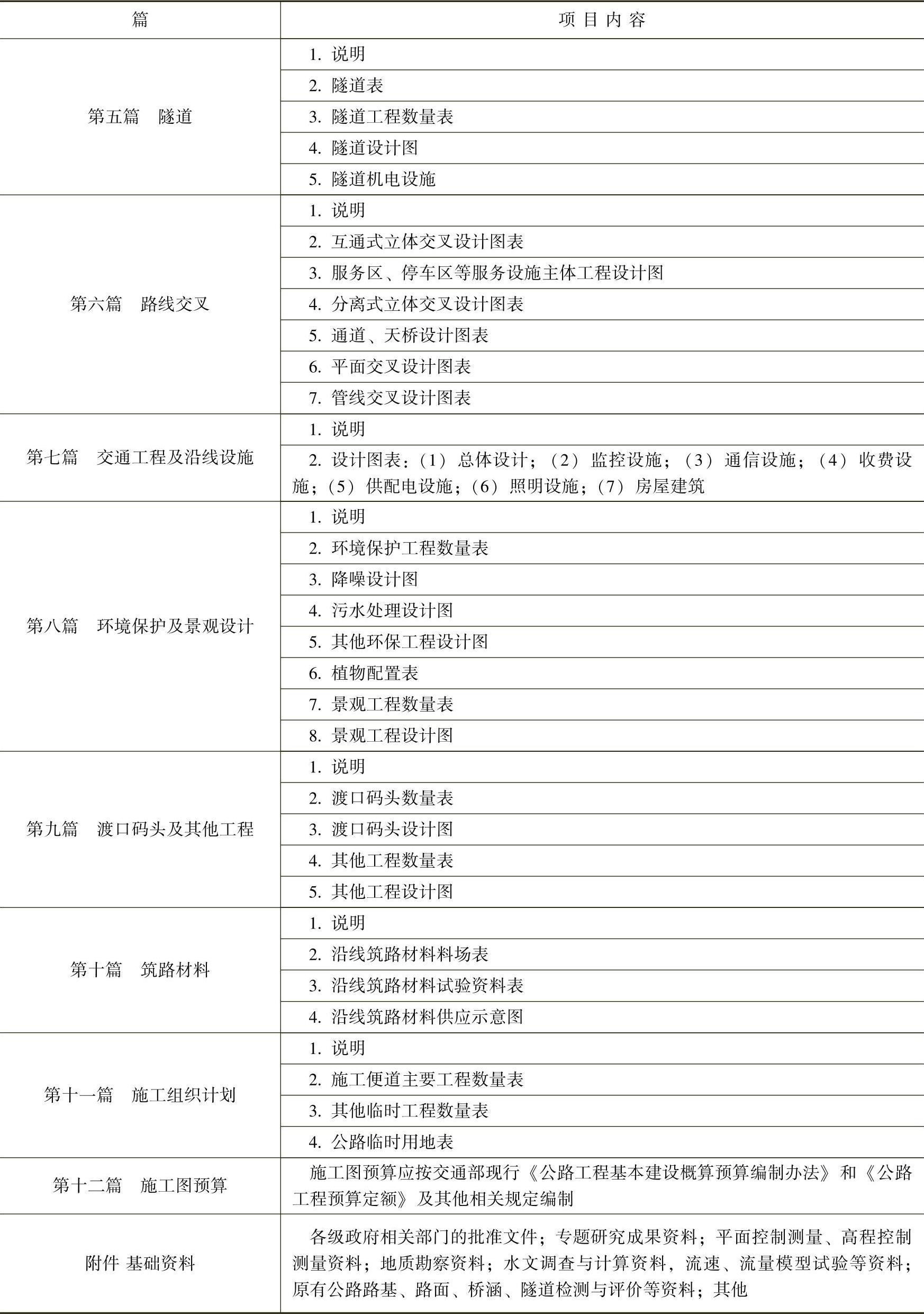

表12-6 施工图设计文件的组成

（续）
