导线布设及测量应满足（JTGC10—2007）《公路勘测规范》的要求。

1.一般要求

初测导线是路线线位的初步布设，应依照选线的原则全线贯通布设。导线布设一般要求尽可能符合或接近路线位置。在地形复杂、纵坡受限制的山区，导线可先按平均纵坡布设，并通过反复放坡比选，进一步落实有比较价值的方案，以确定路线布局。回头弯位置应在布设导线时基本确定。路线设置有困难的地段，导线可在路线附近通过，利用实测地形图，进行纸上定线。导线点应选在便于测角、测距、测绘地形及易于保存桩志的地点，桩志的规格和要求应按规定设置。导线点的间距，不宜大于500m和不小于50m，在导线点之间根据测绘地形和调查的需要可增设加桩，加桩应取整米数。

选定导线应做好现场记录，并绘制草图。对重点工程地段及其处理设想应做记载。

导线水平角观测使用精度指标不低于J₆级经纬仪，按全测回法测量右角。两个半测回的角值比较差在60″以内时可取平均值，若超过限差，应重测一个全测回。水平角检测限差和允许闭合差为（n为置镜点总数）。每天观测磁方位角一次，与计算方位角值的比较差不得大于2°。

导线边长宜优先采用光电测距仪测量。当采用钢卷尺和基线法等方法测量时，边长相对限差为1/1000，距离取至cm。导线边用钢卷尺可单程丈量一次，并用视距校核，量距与视距之差的绝对值应不大于长度的。

2.基线法测距时的要求

1）基线长度一般用钢卷尺丈量两次，长度取位至mm，其比较差不大于1/2000时可取平均值，否则需要重新丈量。

2）钢卷尺应经过检定或与已检定的钢尺比长，其尺长相对误差不大于尺长的1/10000时，应在量距时改正；丈量时平均尺温不为20℃时，应加温度改正；丈量时的拉力应与比长时的拉力一致，一般50m钢卷尺用150N拉力，30m钢卷尺用100N拉力，当钢卷尺平铺丈量时使用50N拉力。

3）基线法应尽量采用直角三角形或近似直角（80°～100°）三角形。基线所对的最小角应实测二测回。基线法角度及角值观测要求见表12-1。

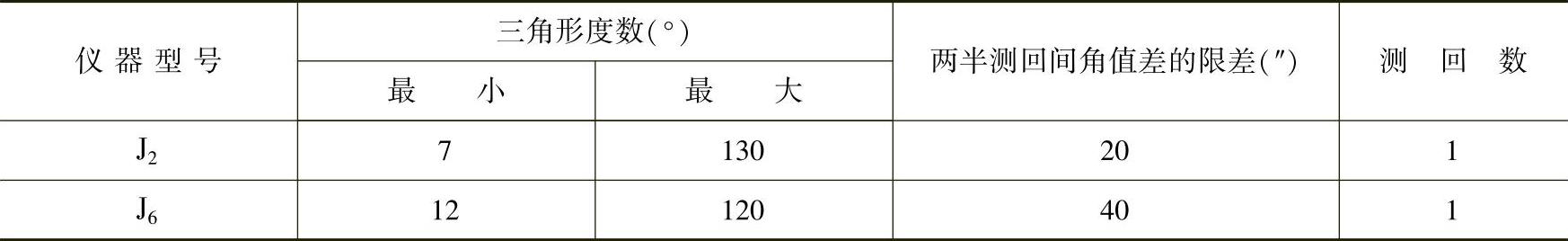

表12-1 基线法角度及角值观测要求

4）每条基线一般传递一次，如需要连续传递，应另设基线进行检核，检核限差为1/1000。

5）导线点间加桩的允许钉桩误差：纵向为（S/1000＋0.1）m，S为导线点至加桩的距离，横向为±10cm。

3.高程测量要求

初测的高程测量主要是沿导线设置水准点，测出导线点和加桩的高程，初测时的高程测量要求是：

1）水准点的高程，应引用国家系统的水准高程，并争取沿线联测，形成附合水准路线。若无此条件，可采用假定的或其他要求和规定的高程。

2）水准点应沿导线布设，其间距取值：平原、微丘区为1～2km；山岭重丘区为0.5～1.0km。另外，在大桥两岸、隧道进出口、山岭垭口及其他大型人工构造物附近均需增设水准点。水准点位置应考虑定测及施工时引测的方便。

3）水准点高程测量，应采用一组往返或两组单程进行，其允许闭合差为±30Lmm（L为单程水准路线长度，以km计）。其闭合差值在限差以内时可取平均值作为水准点高程（取位至mm），否则需重测。水准点间附合、闭合及检测误差均为±30Lmm，否则也应重测。

4）加桩高程采用单程水准测量，并起闭于水准点。其允许闭合误差为±50Lmm（取位至mm），加桩高程取位至cm，其允许检测误差为±10cm。导线点应作为水准点的转点（置尺于桩顶），当地形困难时，可作为中间点观测，但应读记两次，读数接近时可取平均值，取位至cm，其检测限差为±5cm。

4.地形测量要求(www.daowen.com)

地形图分为路线地形图和工点地形图。路线地形图是以导线（或路线）为依据的带状地形图，主要供纸上定线或路线设计用。工点地形图是利用导线（或路线）或与其取得联系进行测量的，为特殊小桥涵和复杂的排水、防护、改河、交叉道等工程布设的专用地形图。地形测量的精度要求高，测绘工作量大，其测绘要求是：

1）路线地形图应全线贯通实测；测图比例尺一般用1∶2000，测图宽度每侧各为100～200m；对地物、地貌简单，地势平坦的地区，比例尺可采用1∶5000，宽度每侧不应小于250m。工点地形图按有关工程的设计要求进行测绘，比例尺宜用1∶500～1∶1000，测图范围应根据用图需要确定。

2）地形图等高距规定，见表12-2。

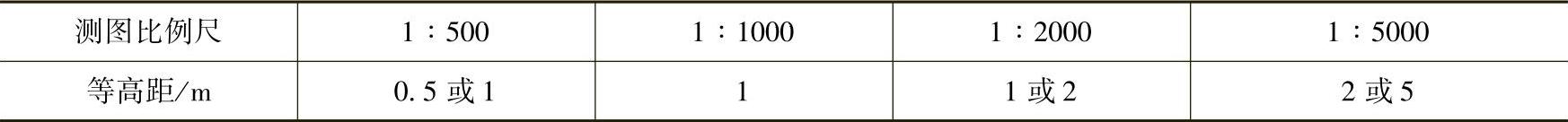

表12-2 地形图等高距

3）用视距法观测地形点时，垂直角应不大于30°，视距长度应不超过表12-3所列的值，地形点高程取至分米。

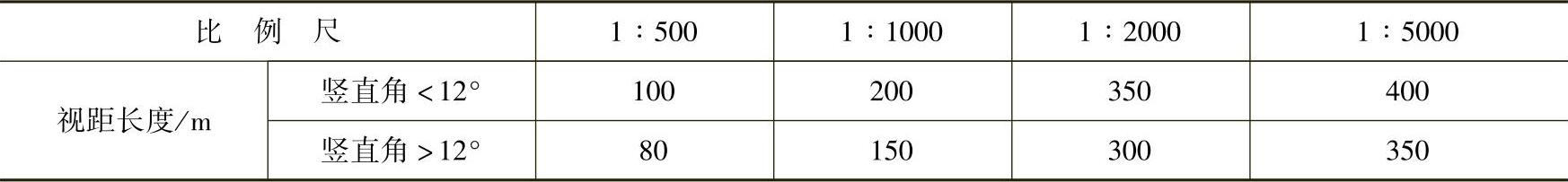

表12-3 最大视距长度

4）地形点的分布及密度，应能反映地形的变化，满足正确插入等高线的需要。图上测点间距，当地面横坡大于1∶3时，一般不大于15mm；当地面横坡等于或小于1∶3时，一般不大于20mm。

5）测绘用的导线图，一律按路线前进方向从左向右展绘，采用坐标法绘制导线，坐标网格间距采用10cm。网格对角线及导线点间长度的误差均应不大于0.5mm。

6）地形测量应尽量利用导线点作测站，必要时可根据导线点用视距法或交会法设置独立转点，最多可连续设置两个转点。测绘地形转点时，其垂直角不应大于25°；距离应不大于表12-3中规定视距长度的2/3。当用交会法测设转点时，距离不受上述限制。但交会角应在30°～150°之间。地形转点用正倒镜往返观测。其不符值在限差以内时可取平均值。正倒镜往返观测不符值限差规定为：水平角，±2′；距离，±S/200m；垂直角，±2′；高差，±S/500m，S为转点至测站的距离，以m计。

7）精度。

①地形点的分布密度，应反映地形、地貌的实际情况，满足正确插入等同线的需要，在图上的距离：当地面横坡陡于1∶3时，不宜大于15mm，当地面横坡等于或小于1∶3时，不宜大于20mm。地物点在图上的点位中误差：当测图的比例尺为1∶500～1∶2000时，应不超过±1.6mm；当比例尺为1：5000时，应不超过±0.9mm。

②等高线高程中误差不应超过《规程》的规定。检查时，高程中误差按下列公式计算：

高精度方法检查时

用同等精度检查时

式中 m₀——检查时高程中误差（m）；

Δh——高精度检查点的高程与图上内插高程之差（m）；

n——同一地面坡度的检查点数，在一张图上不宜少于15个点。
