路基及边坡土体中的上层滞水，或埋藏很浅的潜水称为地下水，当地下水影响道路强度和边坡稳定时，应设置暗沟、渗沟和渗井等地下排水设施。

1.暗沟

暗沟又称盲沟，具有隐蔽工程的含义。盲沟沟内分层填以不同结构的颗粒材料，利用深水材料的透水性将地下水汇集于沟内，并沿沟排至指定地点。盲沟在水利特性上属于紊流。

图10-16为单侧边沟下设的盲沟，用以拦截流向路基的层间水，防止路基边坡滑坍和毛细水上升，危及路基的强度和稳定性。

图10-17为路基两侧边沟下设盲沟，用以降低地下水位，防止毛细水上升至路基工作区范围内，形成水分集聚而造成冻胀和翻浆，或土基过湿而降低强度等。

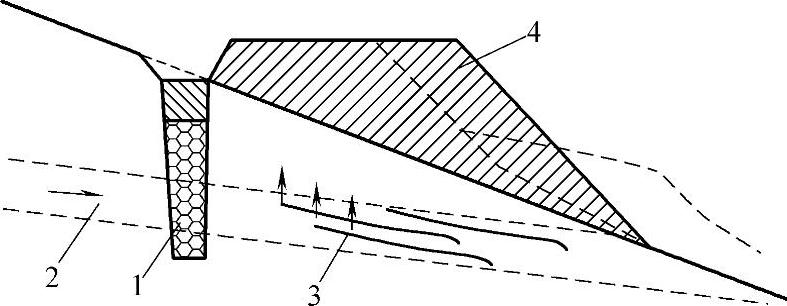

图10-16 单侧边沟下设盲沟

1—盲沟 2—层间水 3—毛细水 4—可能滑坡线

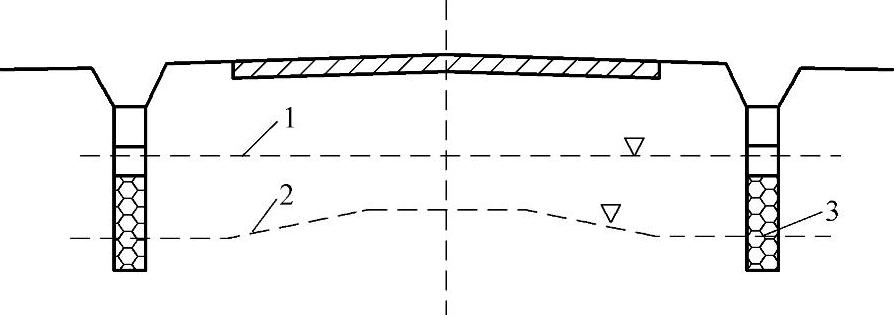

图10-17 两侧边沟下设盲沟

1—原地下水位 2—降低后地下水位 3—盲沟

简易盲沟的排水能力较小，不宜过长，沟底具有1％～2％的纵坡，出水口底面标高应高出沟外最高水位20cm，以防水流倒渗。寒冷地区的暗沟，应做防冻保温处理或将暗沟设在冻结深度以下。

2.渗沟

采用渗透方式将地下水汇集于沟内，并通过沟底通道将水排至指定地点，此种地下排水设施统称为渗沟，作用是降低地下水位或拦截地下水，其水力特性是紊流，但在构造上与上述简易盲沟有所不同。(www.daowen.com)

盲沟有三种结构形式，如图10-18所示。盲沟式渗沟与上述简易盲沟相似，但构造更为完善。当地下水流量较大，要求埋置更深时，可在沟底设洞或管，前者称为洞式渗沟，后者称为管式渗沟。

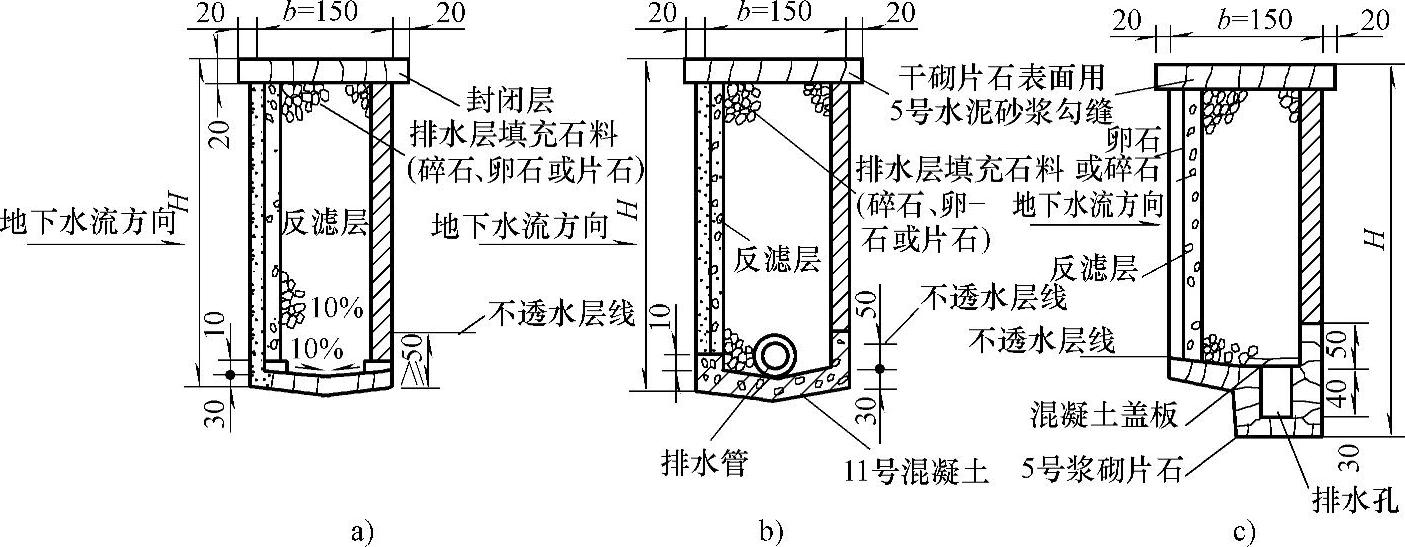

图10-18 盲沟结构形式示意图

a）填石渗沟（盲沟） b）管式渗沟 c）洞式渗沟

（1）填石渗沟（盲沟） 一般用于流量不大、渗沟不长的地段，是目前公路上常用的一种渗沟。设计时应考虑淤塞失效问题。由于排水层阻力较大，其纵坡不应小于1％，一般可采用5％。

（2）管式渗沟 设于地下引水较长的地段，但渗沟过长时，应加设横向泄水管，将纵向渗沟内的水流迅速分段排除。沟底纵坡取决于设计流速，最大流速应考虑到水管的构造和使用寿命，且不致冲毁管下垫枕材料，一般以不大于1.0m/s为宜，且不应低于最小流速。纵坡宜采用1％～3％，最小纵坡为0.5％，以免淤积。

（3）洞式渗沟 当地下水流量较大，或缺乏水管时，可采用石砌涵洞，洞口大小依设计流量而定。洞身一般设在不透水层内，以便洞内的水排出路基。如果地基软弱，应设置砂石基础。沟底纵坡同管式渗沟所述，最小为0.5％，有条件时适当采用较大纵坡，以利排水。

3.渗井

渗井属于水平方向的地下排水设施，当地下存在多层含水层，其中影响路基的上部含水层较薄，排水量不大，且平式渗沟难以布置，采用立式排水，设置渗井，穿过不透水层，将路基范围内的上层地下水，引入更深的含水层中去，以降低上层的地下水或全部予以排除。图10-19为圆形渗井的结构与布置图例。

渗井施工难度较大，单位渗水面积的造价高于渗沟，一般尽量少用。但当土基含水量较大，严重影响路基、路面的强度，而其他地下排水设施不易布置，其他技术措施（如隔离层）的造价较高，此时渗井可作为方案之一，设计时应进行分析比较，有条件地选用。

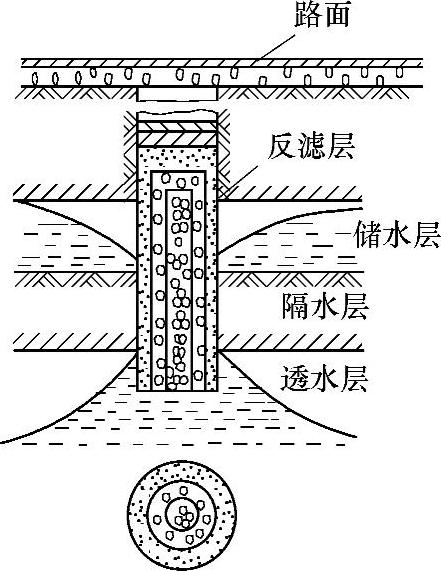

图10-19 圆形渗井的结构与布置图例
