直接定线因地形复杂、定线人员视野受到限制和可能产生错觉，难免出现个别路段线位不当，利用地形图进行路线的局部移线是有效的办法，因此直接定线的局部移线也称为纸上移线。

1.移线条件

当出现如下情况时，可以进行纸上移线：

1）路线平面技术标准前后不协调，需要调整交点位置和改变半径，或室内纵断面定坡后发现局部地段工程量过大时。

2）路线位置过于靠山使挖方过大，或过于靠外使挡土墙较高时。

3）增加工程量不大，但能显著提高平、纵线形标准时。

2.方法步骤

1）绘制移线地段的大比例尺（一般用1∶200～1∶500）路线图，标注导线交点和平曲线各桩位，如图9-20中实线所示。

(www.daowen.com)

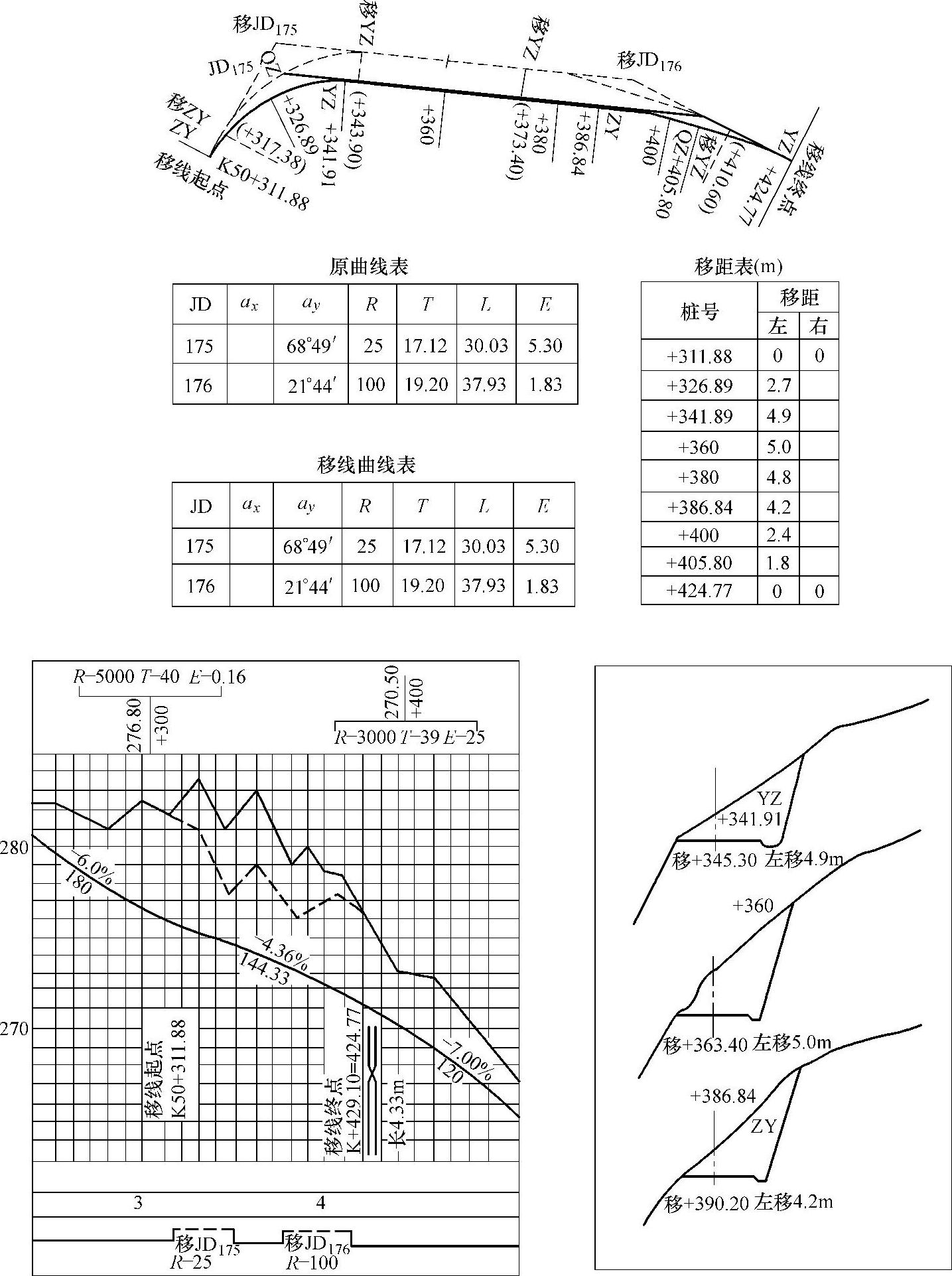

图9-20 纸上移线图

2）根据移线目的，在纵断面图上定出新的局部路线的合理纵坡，通过插值方法得到各桩填挖值。

3）根据各桩的填挖值，用路基模板在横断面图上找出最经济或控制性的路基中线位置，量出偏离原中线的距离即移距，分别用不同符号标在路线图上。参照这些标记，在保证重点照顾多数的原则下，经多次反复试定修改，直到定出满足移线要求、线形合理的导线，如图9-20虚线所示。

4）用正切法量算各交点转角，移线与原线角度要闭合，否则应进行调整，先应调整短边和角度值小的转角。拟定半径，计算元素并绘出平曲线。

5）根据新曲线要素和切线长度的变化，推算移线上的桩号，算出断链长度，记于接线桩号处；量原线各桩移矩，与新老桩号一并记入移距表。

6）按各桩移距，在横断面图上读取新、老桩标高，据此用虚线在原纵断面图上点绘出移线后的新线地面线和平曲线，重新设计纵坡和竖曲线。

纸上移线后如果随即进行现场改线，可只做1）～4）步工作。纸上移线的主要数据资料是从原线横断面图上获得，而一般横断面施测范围有限，且离中线越远精度越低，故移距不能过大，一般以小于5m为宜。当移距很大时，应在定出改移导线后实地放线重测。纸上移线具有一定的作用，但移线后对外业勘测、内业设计及施工等都带来不便，因此，纸上移线只是一种不得已时的补救措施，不应该依赖纸上移线解决问题，而应在直接定线中深入调查研究，全面分析比较，把问题在现场解决，尽量避免纸上移线。
