道路勘测设计土石方数量计算

(1)平均断面法 相邻两桩号间的体积即为两桩号断面间的土石方工程量。若相邻两断面均为填方或均为挖方且面积大小相近,则可假定断面之间为一棱柱体,如图5-21所示,按照平均断面法求棱柱体体积为


式中 V——体积,即土石方数量(m3);

F1F2——相邻两断面的面积(m2);

L——相邻断面之间的距离(m)。

如果断面既有填方和挖法,计算时分别计算其体积,此法计算简易,较为常用。

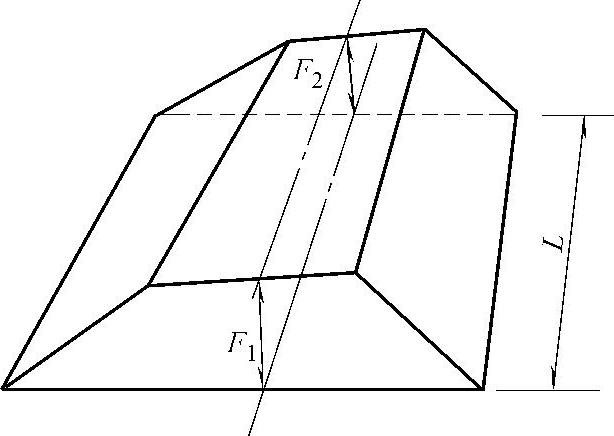

图5-21 平均断面法(www.daowen.com)

(2)棱台体积法 当两个横断面F1F2相差很大时,棱台体积法计算误差相对较小。其计算公式为


棱台体积法计算精度较高,应尽量采用,适用于用计算机计算。

用上述方法计算的土石方体积中,是包含了路面体积的。由于在实际施工时,填方路基不会把土填到路面设计高度,而是预留了铺筑路面结构的路槽,因此,计算填方面积时填方路基需扣除路槽面积,而挖方路基挖土方时要向下挖到路槽底,计算挖方面面积时需要增加路槽面积。

计算路基土石方数量时,应扣除大、中桥及隧道所占路线长度的体积;桥头引道的土石方,可视需要全部或者部分列入桥梁工程项目中,但主要的不要遗漏或重复;小桥涵所占体积一般可不扣除。路基工程中的挖方按照天然密实体积计算,填方按压实后的体积计算,假定压实方为1,各级公路各类土石的天然密实方换算为压实方的换算系数见表5-12。

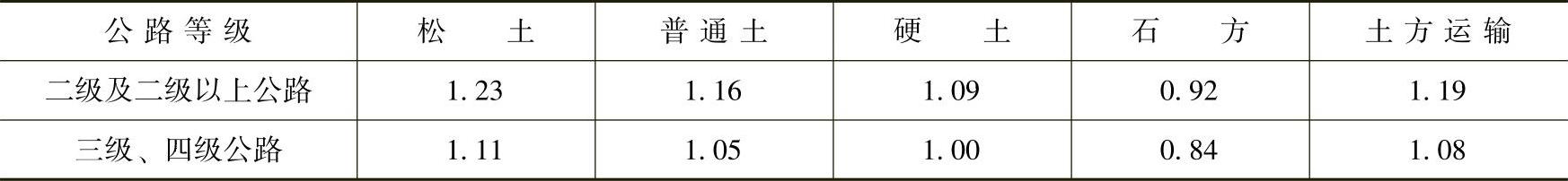

5-12 天然密实方换算为压实方的换算系数
