1.加宽原因

从图5-14可知,汽车在曲线上行驶时,每个车轮所走过的轨迹是不一样的。后轴内轮行驶轨迹的半径是很小的,而且偏向曲线内侧,前轴外轮的轨迹半径最大。因此,汽车在曲线上行驶要比直线上多占用一部分宽度。此外,汽车在曲线上行驶,其行驶轨迹并不完全与理论行驶轨迹相吻合,而是有一定的摆动偏移,为了保证汽车在曲线上和在直线上具有同样的富余宽度,故需要路面加宽来弥补,以策安全,这种在曲线上适当拓宽路面的形式称为平曲线加宽。

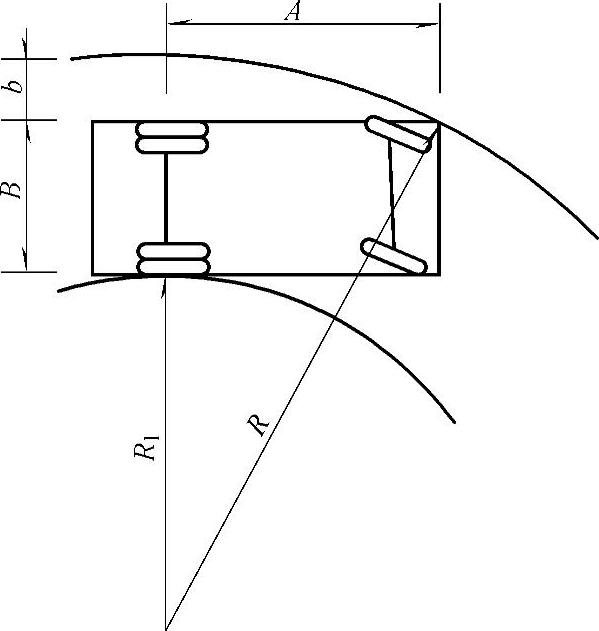

图5-14 普通汽车的加宽

2.加宽值的计算

(1)普通汽车行车道加宽值 由图5-14所示的几何关系,可得普通汽车一条车道的加宽值



上式第二项及其以后的数值极小,在计算中可以省略不计,故一条车道的加宽值为


对于有n个车道的行车道加宽值


式中 A——汽车后轴至前保险杠的距离(m);

R——圆曲线半径(m)。

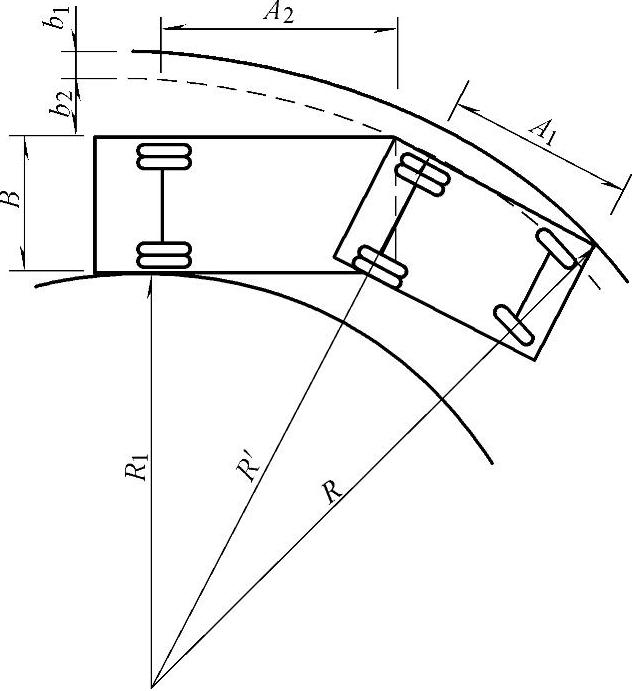

图5-15 半挂车的加宽

(2)半挂车的加宽值半挂车的加宽值由图5-15所示的几何关系求得


式中 b1——牵引车的加宽值(m);

b2——拖车的加宽值(m);

A1——牵引车保险杠至第二轴的距离(m);

A2——第二轴至拖车最后轴的距离(m)。

(3)加宽与车速的关系 汽车转弯加宽还与车速有关,一个车道摆动加宽值计算的经验公式为(www.daowen.com)


式中 v——设计速度(km/h)。

(4)考虑车速影响的加宽值计算公式


《规范》规定,当圆曲线半径小于或等于250m时,应设置加宽。双车道公路路面加宽值规定见表5-9。对于高速公路,当主线速度为60km/h,且平曲线半径R≤250m时,采用第三类加宽值。

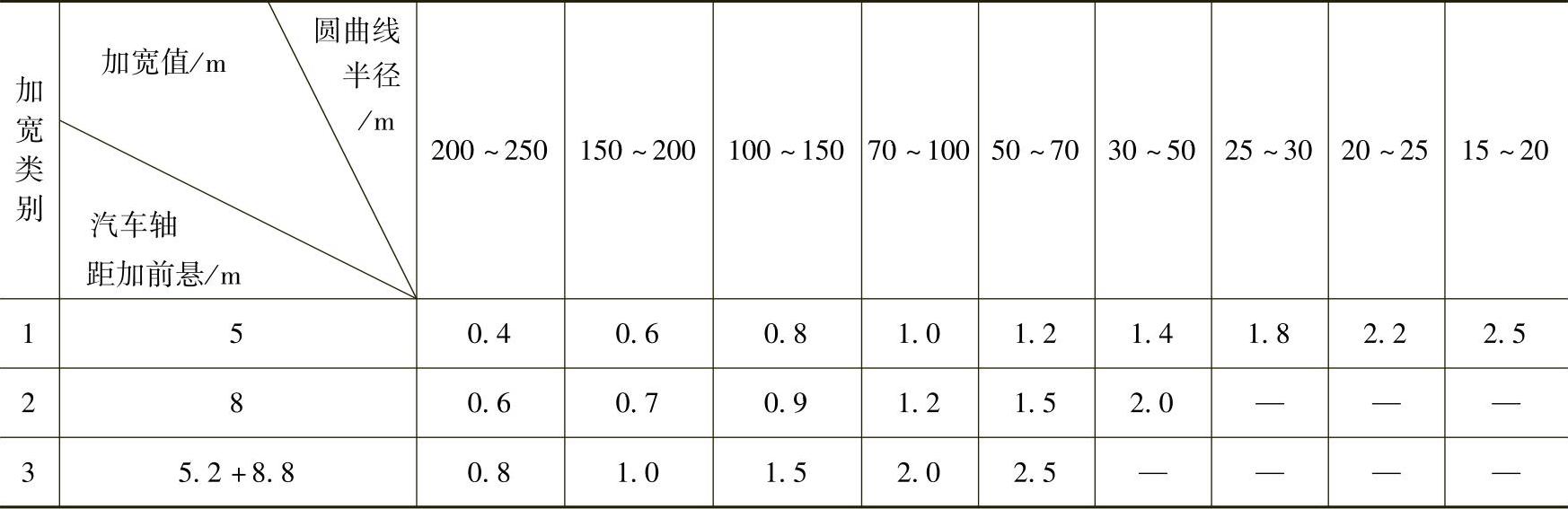

5-9 双车道路面加宽值


注:单车道公路路面加宽值为表规定值的一半。

圆曲线上的路面加宽应设置在圆曲线的内侧,路面加宽后,路基也应相应加宽。

3.加宽过渡段的长度

对于设置回旋线或超高过渡段时,加宽过渡段长度应采用与回旋线或超高过渡段长度相同的数值;对于不设回旋线或超高过渡段时,加宽过渡段应按渐变率为1∶15且长度不小于10m的要求设置。

4.加宽过渡方式

在加宽过渡段上,路面的宽度逐渐变化。高速公路加宽过渡段的设置可采用不同的加宽过渡方式。

(1)高次抛物线过渡 在加宽缓和段上插入一条高次抛物线,抛物线上任一点的加宽值可按下式计算

bx=(4k3-3k4b (5-9)

式中 b——圆曲线上的全加宽值(m);

k——系数,978-7-111-48940-5-Chapter05-35.jpg,其中L为加宽缓和段全长,Lx为加宽缓和段任一点到起点距离(m)。

用这种方法处理以后的路面内侧边缘圆滑、美观,适用于对路容有一定要求的高速公路和一级公路。

(2)回旋线过渡 在过渡段上插入回旋线,这样不但中线上有回旋线,而且加宽以后的路面边线也是回旋线,与行车轨迹相符,保证了行车的顺适与线形的美观,适用于高速公路的下列路段:

1)位于大城市近郊的路段。

2)桥梁、高架桥、挡土墙隧道等构造物处。

3)设置各种安全防护设施的路段。
