道路勘测设计中的路拱:影响因素及设计要求

为了利于路面横向排水,将路面做成中间高两边低的拱形,称为路拱。路拱的倾斜大小以百分率表示。路拱的形式一般有抛物线形、直线接抛物线形、折线形、双曲线形等。路拱对排水有利但对行车不利。对路拱大小的采用及形状的设计应兼顾两方面的影响。对于不同类型的路面由于其表面的平整度和透水性不同,再考虑当地的自然条件可选用不同的路拱坡度,如表5-5规定的数值。高速公路采用高级路面,其横坡度按表5-5规定的数值采用。

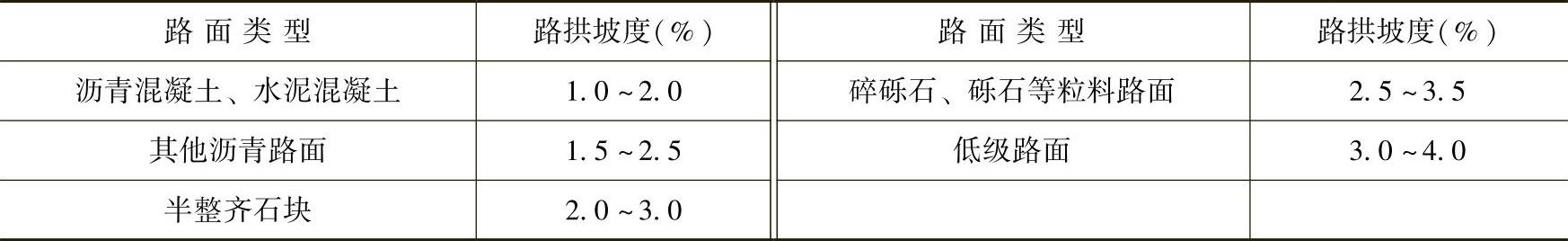

5-5 公路路拱坡度


1.行车道横坡

高速公路整体式路基的路拱宜采用双向路拱坡度,由中央分隔带两侧边缘向路基两侧边缘倾斜。位于中等强度降雨地区时,路拱坡度宜为2%;位于降雨强度较大地区时,路拱坡度可适当增大。

高速公路分离式路基的路拱,宜采用单向横坡,并向路基外侧倾斜,也可采用双向路拱坡度。积雪、冰冻地区,宜采用双向路拱坡度。

对于六车道、八车道高速公路,当超高过渡段的路拱坡度过于平缓时,可设置两个路拱。

2.路肩的横坡(www.daowen.com)

路肩的横坡一般较路面横坡大1%~2%。

(1)硬路肩的横坡

1)直线路段的硬路肩应设置向外倾斜的横坡,其坡度值应与车道横坡值相同。路线纵坡平缓,且设置拦水带时,其横坡值宜采用3%~4%。

2)曲线路段内、外侧硬路肩横坡的横坡值及其方向:当曲线超高小于或等于5%时,其横坡值和方向应与相邻车道相同;当曲线超高大于5%时,其横坡值应不大于5%,且方向相同。

3)硬路肩的横坡应随邻近车道的横坡一同过渡,其过渡段的纵向渐变率应为1/330~1/150。

4)大中桥梁隧道区段的硬路肩横坡值,应与车道相同。

(2)土路肩的横坡位于直线路段或曲线路段内侧,且车道或硬路肩的横坡值大于或等于3%时,土路肩的横坡应与车道或硬路肩横坡值相同;小于3%时,土路肩的横坡应比车道或硬路肩的横坡值大1%或2%。位于曲线路段外侧的土路肩横坡,应采用3%或4%的反向横坡值。
