路线纵断面图由上、下两部分组成。上半部分主要用来绘制地面线和设计线，主要内容包括：①竖曲线位置及其要素；②沿线桥涵及人工构造物的位置、结构类型及孔径；③与公路、铁路交叉的桩号、路名及高程；④沿线跨越的河流名称、位置、常水位及最高洪水位；⑤水准点位置、编号和高程；⑥断链桩位置、桩号及长短链关系等。

下半部分主要用来填写有关数据，其内容主要包括：①直线与平曲线；②里程及桩号；③地面高程；④设计高程；⑤填挖高度；⑥纵坡/坡长；⑦土壤地质说明等内容。

纵断面图的绘制：

1）按照一定的比例，在透明毫米方格计算纸上标出与本图适应的横向和纵向坐标，横向坐标标出百米桩号，纵向坐标标出整十米高程。

2）在坐标系中按水准测量提供的各桩号地面高程与相应的桩号配合点绘制各桩号地面点，并将各地面高程点用直线依次连接后就成为纵断面图的地面线。

3）在坐标图上绘出各水准点的位置、编号，并注明高程。

4）将桥涵位置绘制在坐标图上，并注明孔数、孔径、结构类型、桩号等。

5）在纵断面设计图下部表内分别注明土壤地质资料，绘出平面直线和平曲线的位置、转向（平曲线以开口梯形表示，开口向上表示向左转，开口向下为向右转），并注明平曲线有关资料（一般只需注明交点编号和圆曲线半径）。

6）纵坡和竖曲线确定后，将设计线（包括直线坡和竖曲线）绘出，并注明纵坡度、坡长（以分式表示，分子为纵坡度，分母为坡长），在各竖曲线范围内分别注明各竖曲线的基本要素（包括变坡点桩号、竖曲线半径、切线长、外距）。(www.daowen.com)

7）填注其他各有关资料或特定需要的资料。

以上工作内容可用计算机专用软件辅助完成绘图任务。手工绘制时，描图或在透明毫米方格计算纸上直接上墨，待墨汁干后再将无用的铅笔字线擦净。

绘制的纵断面设计图，应按规定采用标准纸和统一格式，以便装订成册。

城市道路纵断面图与公路纵断面图类同，但要注意，纵断面设计线是指路中心线的路基标高。特别要注明沿线交叉口的位置标高、相交道路的路名、交叉口交点标高以及街坊重要建筑物出入口的地坪标高等。当城市道路设计纵坡小于0.3％时，道路两侧应做锯齿形街沟设计，以满足排水要求，并分别算出雨水进水口和分水点的设计标高，标注在纵断面图上。通常城市道路纵断面图，在技术设计文件中，一般采用水平比例尺寸为1∶500～1∶1000，垂直比例尺为1∶50～1∶100。公路路线纵断面详如图4-34所示，城市道路纵断面图详如图4-35所示。

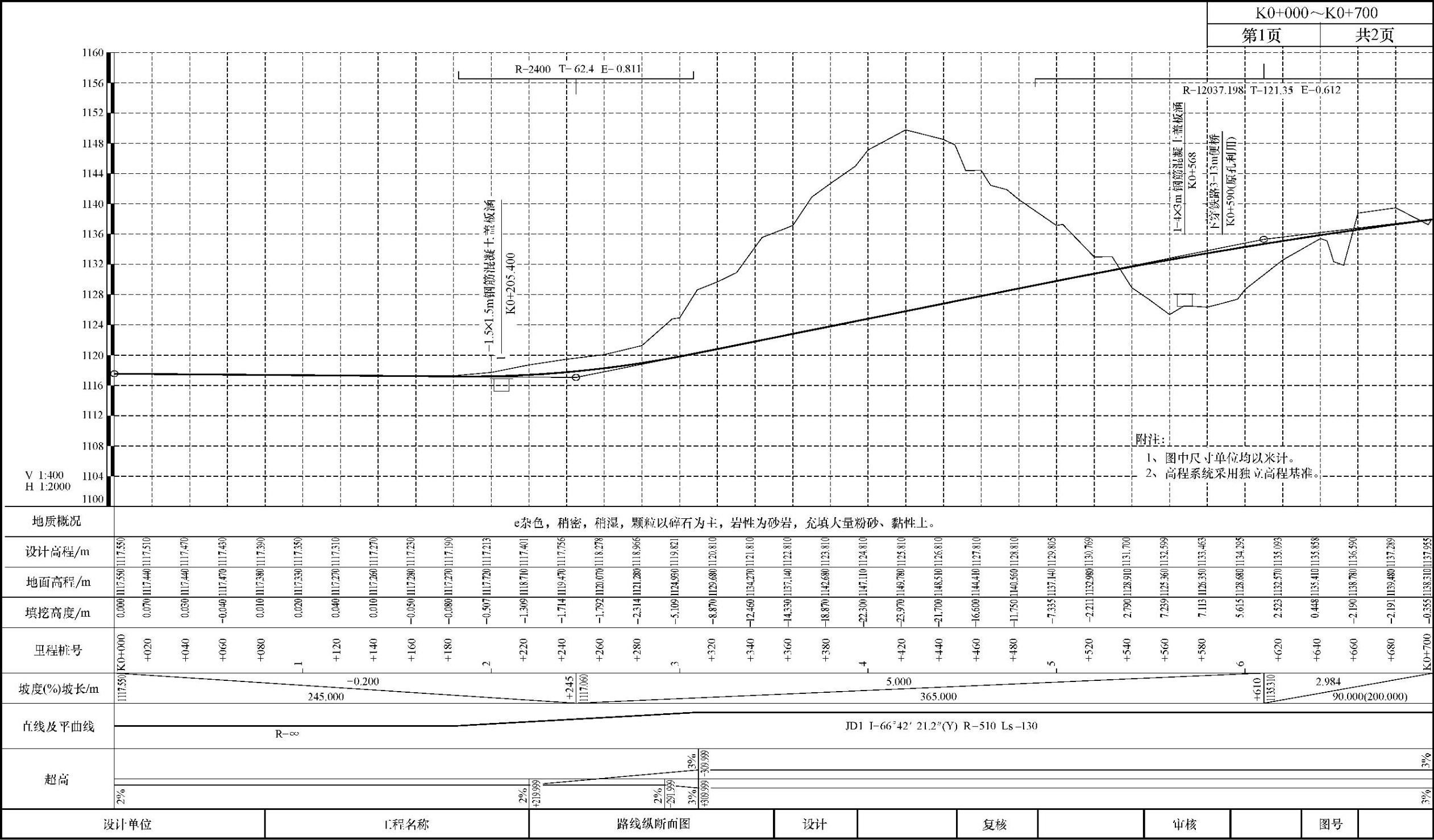

图4-34 公路路线纵断面图

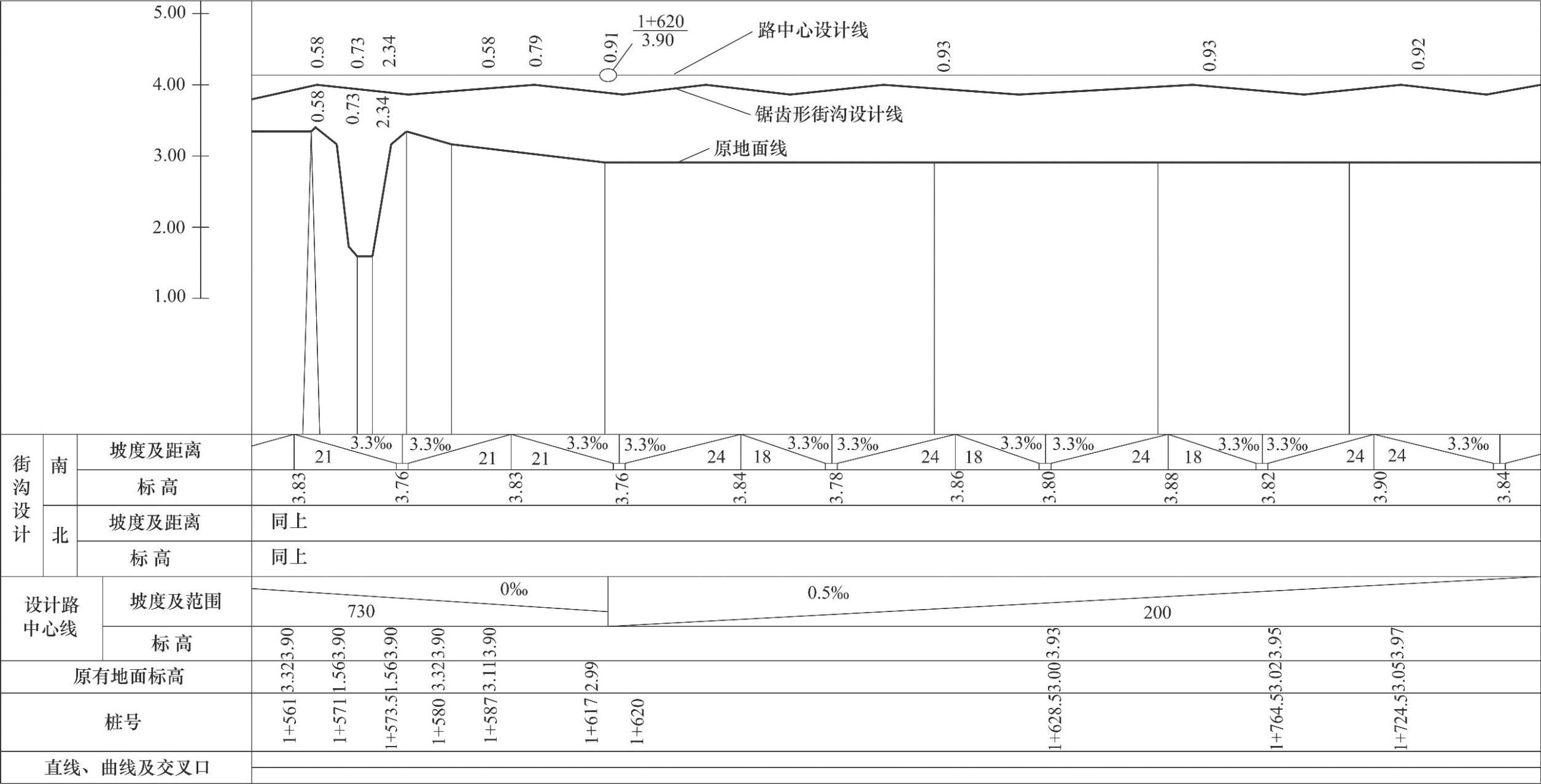

图4-35 城市道路纵断面图
