道路勘测设计-合成坡度的重要性与规范要求

时间:2023-09-23 理论教育 版权反馈
【摘要】:当纵坡较大而平曲线半径小时,合成坡度较大,使汽车重心发生偏移,给汽车行驶带来危险。《规范》规定:在设有超高的平曲线上,超高与纵坡的合成坡度值不得超过表4-4的规定;在积雪或冰冻地区,合成坡度值不应大于8%。当陡坡与小半径平曲线相重叠时,在条件许可的情况下,以采用较小的合成坡度为宜。

道路勘测设计-合成坡度的重要性与规范要求

合成坡度是指在有超高的平曲线上,路线纵坡与超高横坡所组成的坡度,如图4-3所示,计算公式为


式中 I——合成坡度(%);

ih——超高横坡(%);

i——路线纵坡(%)。

式(4-2)的证明如下(见图4-3):

BDE≃△BDC

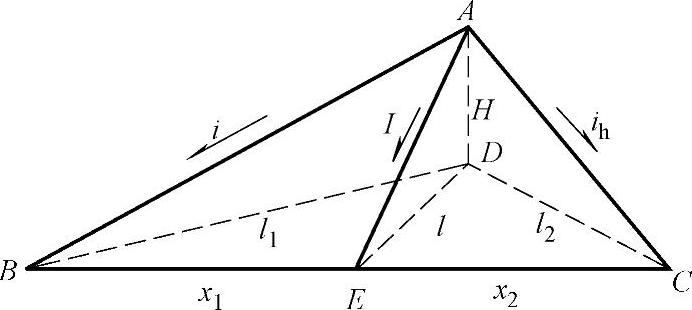

图4-3 合成坡度的证明


直角三角形BDC978-7-111-48940-5-Chapter04-10.jpg,代入式(4-3)得





所以I2=i2hi2

因合成坡度是由纵向坡度和横向坡度组合而成的,其坡度值比原路线纵坡大。汽车在设有超高的坡道上行驶时,不仅要受坡度阻力的影响,而且还要受离心力的影响。当纵坡较大而平曲线半径小时,合成坡度较大,使汽车重心发生偏移,给汽车行驶带来危险。所以,在有平曲线的坡道上,应将合成坡度控制在一定范围内,可避免急弯和陡坡的不利组合,防止因合成坡度过大而引起该方向滑移,保证行车安全。

《规范》规定:在设有超高的平曲线上,超高与纵坡的合成坡度值不得超过表4-4的规定;在积雪或冰冻地区,合成坡度值不应大于8%。

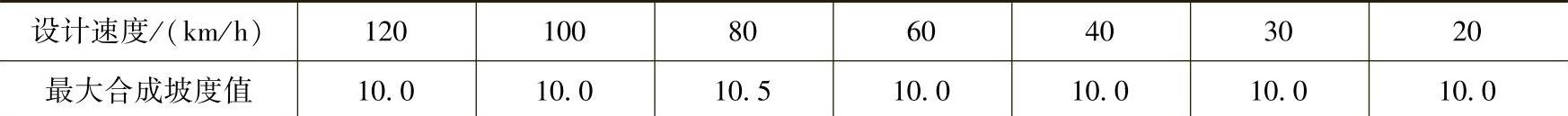

4-4 各级公路的最大合成坡度值


《城规》规定的城市道路最大合成坡度见表4-5。

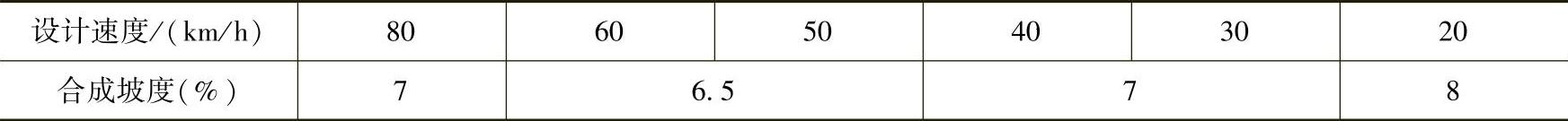

4-5 城市道路最大合成坡度


注:积雪地区各级道路的合成坡度应小于或等于6%。

当陡坡与小半径平曲线相重叠时,在条件许可的情况下,以采用较小的合成坡度为宜。特别是下述情况,其合成坡度必须小于8%:①冬季路面有积雪、结冰的地区;②自然横坡较陡峻的傍山路段;③非汽车交通比率高的路段。

为了保证路面排水,《规范》还规定,各级公路的最小合成坡度不宜小于0.5%;在超高过渡的变化处,合成坡度不应设计为0;当合成坡度小于0.5%时,则应采取综合排水措施保证路面排水畅通。
