路线平面设计图是设计文件中的重要组成部分。它综合反映了路线的平面位置和所经过地区的地形、地物等,还可以反映出沿线的各种结构物(如挡土墙、边坡、排水结构、桥涵等)的具体位置,及其与周围环境、地形、地物的关系。它是设计人员对路线设计意图的总体体现。

1.路线平面图比例尺及测图范围

公路平面图是指包括路中线在内的有一定宽度的带状地形图。若为工程可行性研究初步设计阶段的方案研究与比选,其比例可采用1∶50000或1∶10000;但作为初步设计、施工图设计等设计文件组成部分则应采用更大的比例尺,一般采用1∶5000或1∶2000;在地形复杂地段或重要设计路段,如大型交叉、大中桥等,则应采用1∶500或1∶1000的地形图。

带状地形图的测图范围,一般视具体情况确定,常用路中心线两侧100~200m。对于1∶5000的地形图,则测图范围应适当放大,一般不小于250m。若有比较线,则需包括比较线的范围。

2.路线平面图的内容及测绘步骤

(1)路线平面图的内容

1)公路沿线的地形、地物情况。

2)公路交点和转点位置及里程桩标注、公路沿线各类控制桩位置及有关数据。

3)路线所经地段的地名,重要地理位置情况标注。

4)各类结构物设计成果的标注。

5)若图中包含弯道,应包括曲线要素表和导线、交点坐标表。

6)图签和有关说明。

(2)测绘步骤(www.daowen.com)

1)按要求选定比例尺。

2)依直线、曲线及转角表及中线资料绘制公路中线图。

3)在公路中线图上标出公路起终点里程桩、百米桩、公里桩、曲线要素桩、桥涵桩及位置。

4)实地测绘沿线带状地形图并现场勾绘出等高线

5)根据设计情况在图上标出各类结构物的平面位置,并在图上列出直线、曲线及转角表等有关内容。

高速公路平面设计图如图3-25所示。高等级公路设计文件中,除要绘制上述路线平面图外,还应增绘公路平面总体设计图。公路平面总体设计图,除应绘制路线平面图的内容外,还应给出路基边线、坡脚或坡顶线、路线交叉的方式及平面形式,示出服务区、停车场、收费站等。

3.城市道路平面图

城市道路平面图是城市道路设计成果的重要组成之一。一般应标明路线、规划红线、车行道线、人行道线、停车场、绿化、交通标志、人行横道线、沿线建筑物出入口、各种地上地下管线的起向位置、雨水进水口、窖井等,注明交叉口及沿线里程桩,弯道及交叉口处应注明曲线要素、交叉口转角缘石的转弯半径等,比例尺一般为1∶500.1∶1000,如图3-26所示。

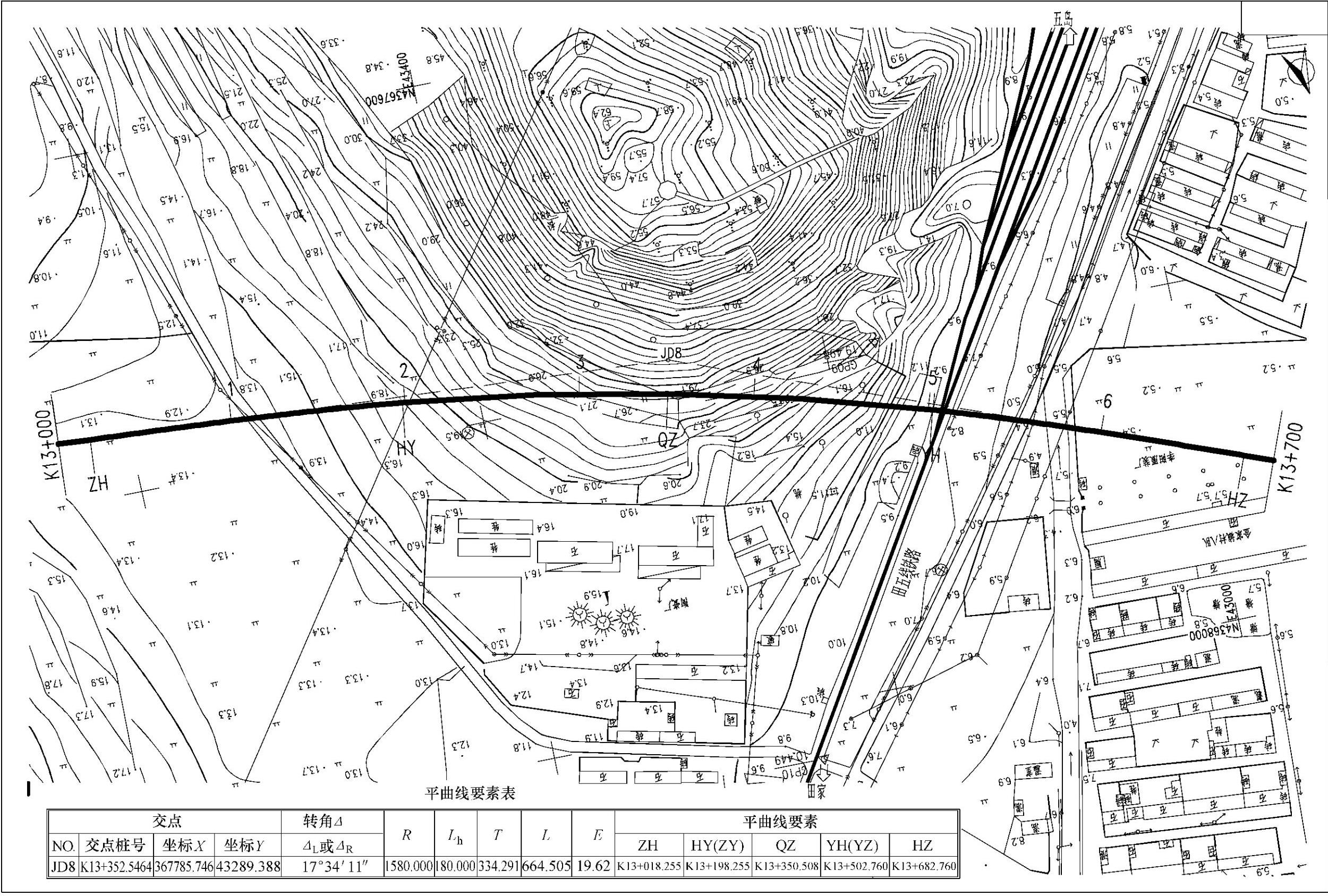

图3-25 某高速公路平面设计图

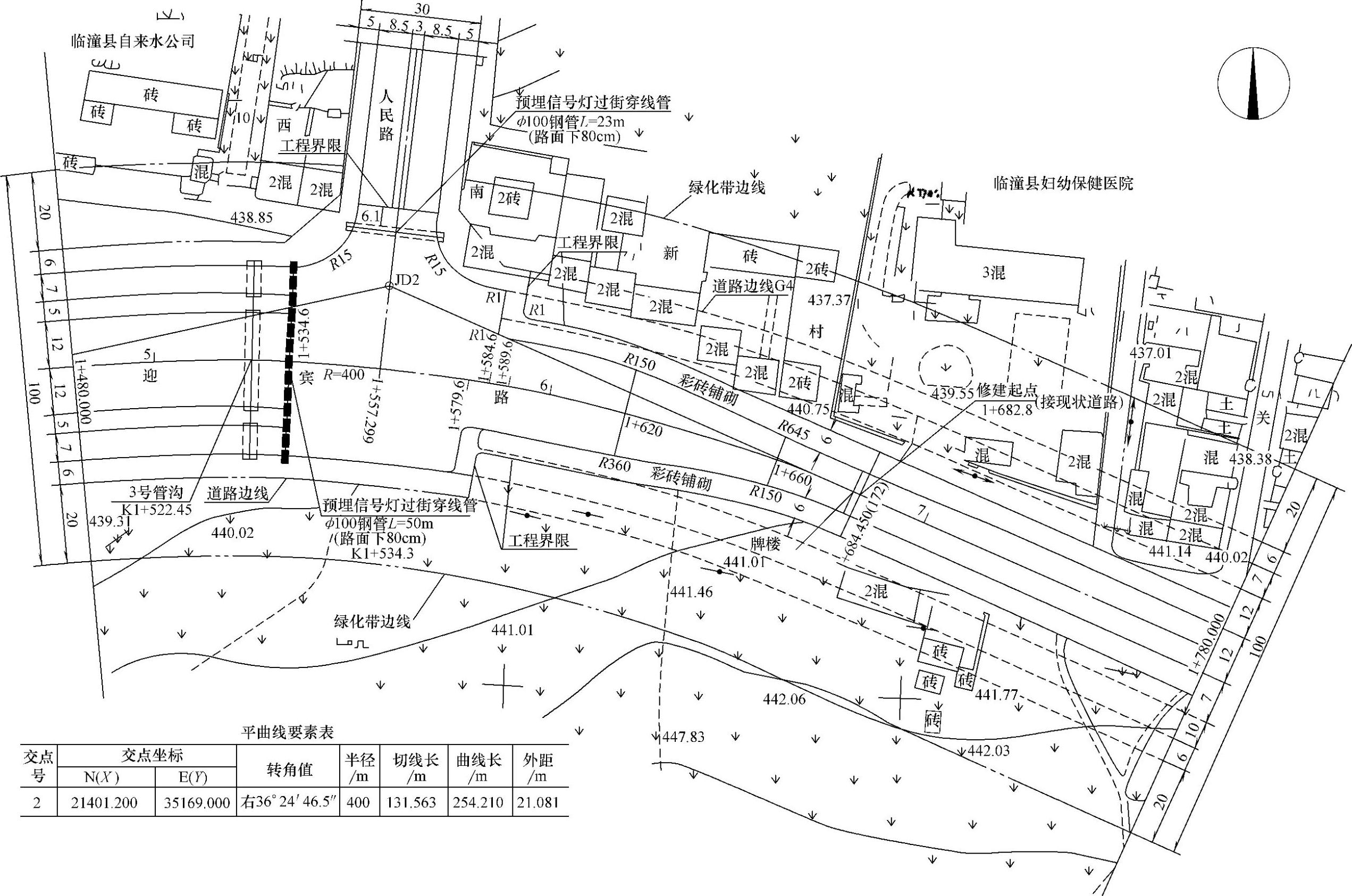

图3-26 城市道路平面布置图
