在汶川地震重、极重灾区地震烈度9度及9度以上软岩隧道震害严重，硬岩隧道震害较轻。隧道受损严重的5条线路分别是都映高速（龙溪隧道、龙洞子隧道、紫坪铺隧道和烧火坪隧道）、G213线都江堰至映秀段公路（白云顶隧道、友谊隧道和马鞍石隧道）、青川至剑阁公路（酒家垭隧道）、S105线北川至青川段公路（牛角垭隧道）、都江堰至龙池公路（龙池隧道）。

隧道一般分为断层破碎带段隧道结构、洞口结构以及普通段隧道结构。洞口结构包括洞外结构（边仰坡、洞门及明洞结构）和洞口段衬砌结构。根据震害调查发现，断层破碎带段隧道结构震害最为严重，洞口结构次之，普通段隧道结构震害最轻。下面分别进行介绍。

1.断层破碎带段隧道结构震害

震区共有6座穿越断层破碎带隧道受到较为严重的震害，分别是友谊隧道、白云顶隧道、紫坪铺隧道、龙洞子隧道、龙溪隧道和酒家垭隧道。主要震害类型有：衬砌开裂、错台；施工缝开裂；混凝土剥落、掉块；路面开裂；仰拱错台、仰拱隆起；二衬垮塌；隧道垮塌；衬砌渗水等（图2-64～图2-67）。

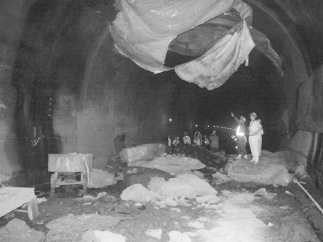

图2-64　龙溪隧道垮塌

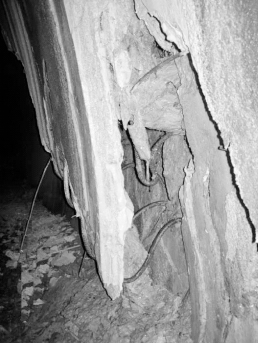

图2-65　酒家垭二衬垮塌

图2-66　白云顶隧道路面开裂

图2-67　龙溪隧道仰拱填充隆起、碎裂

2.洞口结构震害

（1）洞外结构震害概述。隧道边仰坡在地震烈度为8度及8度以下时无震害；9度及9度以上均出现崩塌和滑塌，且大部分是由边仰坡上方山体崩塌、滑塌引起的。

洞门结构在地震烈度为8度及8度以下时仅出现洞门墙帽石被落石砸坏的震害，在9度时出现了洞门墙开裂的震害，在9度以上区域隧道洞门墙均出现开裂震害，11度区的龙洞子和桃关隧道洞门出现了断裂震害。

明洞仅耿达隧道被落石砸穿、桃关隧道明洞上方有落石堆积，其他隧道基本未设置明洞（图2-68～图2-71）。

图2-68　草坡隧道进口崩塌、掩埋洞口

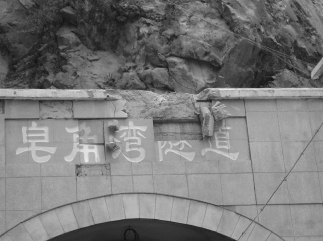

图2-69　皂角湾隧道端墙帽石被砸坏

(www.daowen.com)

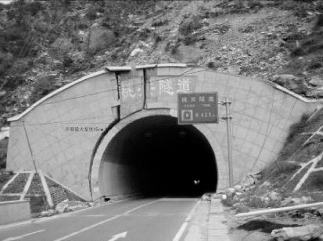

图2-70　桃关隧道洞门墙断裂

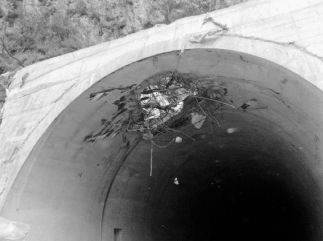

图2-71　耿达隧道明洞被落石砸穿

（2）洞口段衬砌震害概述。洞口段衬砌在地震烈度为8度及8度以下时未出现震害；地震烈度9度及9度以上软岩隧道洞口段衬砌出现了衬砌开裂、错台，施工缝开裂，混凝土剥落、掉块，路面开裂，仰拱错台，二衬垮塌等震害（图2-72～图2-74）。

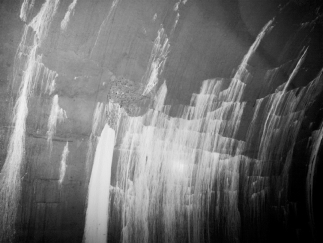

图2-72　龙溪隧道进口衬砌开裂渗水、混凝土剥落

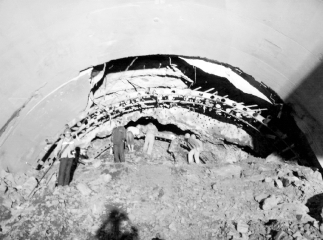

图2-73　龙溪隧道进口拱部二次衬砌垮塌

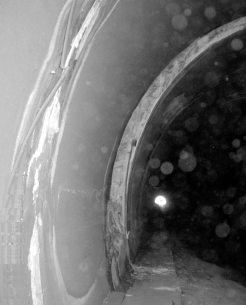

图2-74　白云顶隧道洞口段衬砌环向错台

3.普通段结构震害

位于地震烈度6～8度区的普通段隧道结构未出现震害；位于地震烈度9度区的隧道中草坡和单坎梁子隧道有少量施工缝开裂渗水以及衬砌涂料层剥落，酒家垭隧道普通段隧道结构破坏较严重，出现了衬砌开裂、剥落等震害。

位于地震烈度10度区隧道中白云顶、马鞍石和紫坪铺隧道普通段隧道结构出现了衬砌开裂等震害；友谊隧道普通段隧道结构破坏严重，出现了衬砌开裂、二衬垮塌等震害（图2-75～图2-77）。

图2-75　龙洞子隧道衬砌纵、横开裂连通

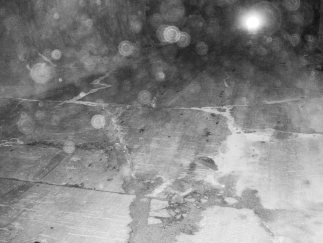

图2-76　友谊隧道路面裂缝满布

图2-77　白云顶隧道衬砌严重开裂、错位

位于地震烈度11度区隧道中龙洞子和牛角垭隧道普通段隧道结构出现了衬砌开裂等震害；龙溪、烧火坪和龙池隧道普通段隧道结构破坏严重，出现了衬砌开裂、掉块，路面及仰拱开裂、错台、隆起，二衬垮塌等震害。
