①整体面层及找平层按设计图示尺寸以面积计算,均应扣除凸出地面的构筑物、设备基础、室内铁道、地沟等所占面积,但不扣除柱、垛、间壁墙、附墙烟囱及面积≤0.3 m2孔洞所占面积,而门洞、空圈、暖气包槽、壁龛的开口部分的面积亦不增加。
②块料面层、橡塑面层及其他材料面层。
a.块料面层、橡塑面层及其他材料面层按设计图示面积以“m2”计算。门洞、空圈、暖气包槽、壁龛的开口部分并入相应的工程量内。
b.拼花部分按实铺面积以“m2”计算,块料拼花面积按拼花图案最大外接矩形计算。
c.石材点缀按“个”计算,计算铺贴地面面积时,不扣除点缀所占面积。
③楼梯面层。
a.楼梯面层按设计图示尺寸以楼梯(包括踏步、休息平台及≤500 mm 的楼梯井)水平投影面积计算。楼梯与楼地面相连时,算至梯口梁内侧边沿;无梯口梁者,算至最上一层踏步边沿加300 mm。
b.单跑楼梯面层水平投影面积计算如图6.81 所示,计算公式为:
(a+d)×b+2b×c
图6.81 单跑楼梯面层水平投影示意图
其中,当c>b 时,c 按b 计算;当c≤b 时,c 按设计尺寸计算。有锁口梁时,d=锁口梁宽度;无锁口梁时,d=300 mm。
c.防滑条按楼梯踏步两端距离减300 mm 以“延长米”计算。
④台阶面层按设计图示水平投影面积以“m2”计算,包括最上层踏步边沿加300 mm。
⑤踢脚线按设计图示长度以“延长米”计算。(www.daowen.com)
⑥零星项目按设计图示面积以“m2”计算。
⑦其他:
a.石材底面刷养护液工程量按设计图示底面积以“m2”计算。
b.石材表面刷保护液、晶面护理按设计图示表面积以“m2”计算。
【例6.26】 某建筑物平面图如图6.82 所示,内、外墙厚度均为240 mm,定位轴线位于墙体中心线处。门窗尺寸:C1 为1 800 mm×1 500 mm,M1 为1 000 mm×2 200 mm,M2 为900 mm×2 100 mm。窗台离地面高度为1 m。地面构造设置找平层(20 mm 厚1∶2.5水泥砂浆)和面层(600 mm×600 mm 玻化砖)。请计算找平层和面层工程量。
图6.82 某建筑物平面图
【解】 找平层面积:(5.5-0.24)×(6-0.24)×2≈60.60(m2)
玻化砖面层面积:(5.5-0.24)×(6-0.24)×2+(1+0.9)×0.24≈61.06(m2)

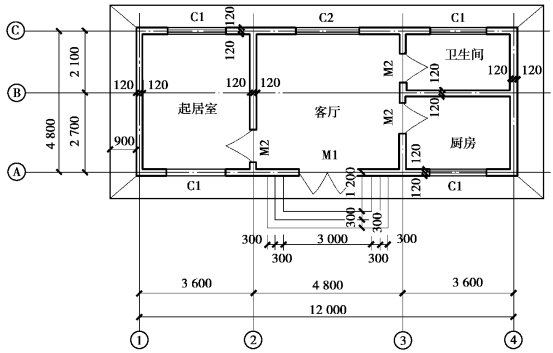

【例6.27】 某建筑物平面图如图6.83 所示,内、外墙厚度均为240 mm,定位轴线位于墙体中心线处。门窗尺寸:C1 为1 800 mm×1 500 mm,M1 为1 500 mm×2 400 mm,M2 为900 mm×2 100 mm)。窗台离地面高度为0.9 m。地面构造设置找平层(20 mm 厚1∶2.5 水泥砂浆)和面层(大理石)。踢脚线为大理石,高度为120 mm。卫生间、厨房的墙面均采用瓷砖铺贴,高度为2.3 m。所有门均做门套处理(不考虑贴脸占用墙面宽度)。请计算图示建筑踢脚线工程量。
【解】 踢脚线长度:(4.8-0.24+3.6-0.24)×2+(4.8-0.24)×4-1.5-0.9×3=29.88(m)
图6.83 某建筑物平面图
