1）机械钻孔桩

①旋挖机械钻孔灌注桩土（石）方工程量按设计图示桩的截面积乘以桩孔中心线深度以“m3”计算。成孔深度为自然地面至桩底的深度。机械钻孔灌注桩土（石）方工程量按设计桩长以“m”计算。

②机械钻孔灌注混凝土桩（含旋挖桩）工程量按设计截面面积乘以桩长（长度加600 mm）以“m3”计算。

③钢护筒工程量按长度以“m”计算。钢护筒可拔出时，其混凝土工程量按钢护筒外直径计算；成孔无法拔出时，其钻孔孔径按照钢护筒外直径计算，混凝土工程量按设计桩径计算。

【例6.8】　如图6.20 所示，设计钻孔灌注桩25 根，桩径900 mm，采用旋挖机械钻孔，设计桩长28 m，入软质岩1.5 m，自然标高0.6 m，桩顶标高2.6 m，C20 商品混凝土，土孔混凝土充盈系数为1.25，岩石孔混凝土充盈系数为1.1，每根桩钢筋用量为0.75 t。请根据《重庆市房屋建筑与装饰工程计价定额》（CQJZZSDE—2018）计算：①旋挖钻孔土石方及桩身混凝土工程量；②若设计桩径改为600 mm，钻机钻孔，则其机械钻孔灌注桩土石方工程量为多少？

【解】　①旋挖钻孔时工程量计算。

V钻土孔=3.14×0.452×（28+2-1.5）×25≈453.04（m3）

V钻软质岩孔=3.14×0.452×1.5×25≈23.84（m3）

VC20混凝土=3.14×0.452×（28+0.6）×25≈454.63（m3）

②钻机钻孔时工程量计算。

L钻土孔=（28+2-1.5）×25=712.5（m）

L钻软质岩孔=1.5×25=37.5（m）

(www.daowen.com)

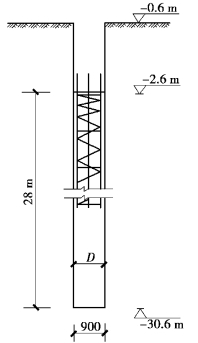

图6.20　钻孔桩

图6.21　人工挖孔桩深度示意图

2）人工挖孔桩

①截（凿）桩头按设计桩的截面积（含护壁）乘以桩头长度以“m3”计算，截（凿）桩头的弃渣费另行计算。

②人工挖孔桩土石方工程量按设计桩的截面积（含护壁）乘以桩孔中心线深度以“m3”计算。

③人工挖孔桩，如在同一桩孔内，有土有石时，按其土层与岩石不同深度分别计算工程量，执行相应定额子目。人工挖孔桩深度示意图如图6.21 所示。

a.土方按6 m 内挖孔桩定额执行。

b.软质岩、较硬岩分别执行10 m 内人工凿软质岩、较硬岩挖孔桩相应子目。

④人工挖孔灌注桩桩芯混凝土的工程量按单根设计桩长乘以设计断面以“m3”计算。

⑤护壁模板按照模板接触面以“m2”计算。
