《建筑工程计量与计价》-工程量计算

1)地基处理

强夯地基:按设计图示处理范围以“m2”计算。

2)基坑与边坡支护

①土钉、砂浆锚钉按照设计图示钻孔深度以“m”计算。

②锚杆(索)工程:

a.锚杆(索)钻孔根据设计要求,按实际钻孔土层和岩层深度以“延长米”计算。

b.当设计图示中已明确锚固长度时,锚索按设计图示长度以“t”计算;若设计图示中未明确锚固长度,锚索按设计图示长度另加1 000 mm 以“t”计算。

c.非预应力锚杆根据设计要求,按实际锚固长度(包括至护坡内的长度)以“t”计算。当设计图示中已明确预应力锚杆的锚固长度时,预应力锚杆按设计图示长度以“t”计算;若设计图示中未明确预应力锚杆的锚固长度,预应力锚杆按设计图示长度另加600 mm 以“t”计算。

d.锚具安装按设计图示数量以“套”计算。

e.锚孔注浆土层按设计图示孔径加20 mm充盈量,岩层按设计图示孔径以“m3”计算。

f.修整边坡按经批准的施工组织设计中明确的垂直投影面积以“m2”计算。

g.土钉按设计图示钻孔深度以“m”计算。

③喷射混凝土按设计图示面积以“m2”计算。

④挡土板按槽、坑垂直的支撑面积以“m2”计算。如一侧支挡土板时,按一侧的支撑面积计算工程量。支挡土板工程量和放坡工程量不得重复计算。(www.daowen.com)

【例6.5】 边坡工程采用土钉支护,土钉成孔直径为90 mm,采用1 根HRB400 级、直径25 mm 的钢筋作为杆体,成孔深度均为10.0 m。土钉支护面积为长×宽=16 m×6 m,土钉间距为2 m×2 m。请计算土钉工程量。

【解】 土钉长度:(16÷2)×(6÷2)×10 =240(m)

【例6.6】 地下室挡墙采用锚杆支护(图6.18),锚杆成孔直径为90 mm,采用1 根HRB400 级、直径25 mm 的钢筋作为杆体,成孔深度均为10.0 m。锚杆支护面积为长×宽=16 m×6 m,锚杆间距为800 mm×800 mm。请计算锚杆工程量。

【解】 锚杆根数:(16÷0.8)×(6÷0.8)=150(根)

锚杆长度:10×150=1 500(m)

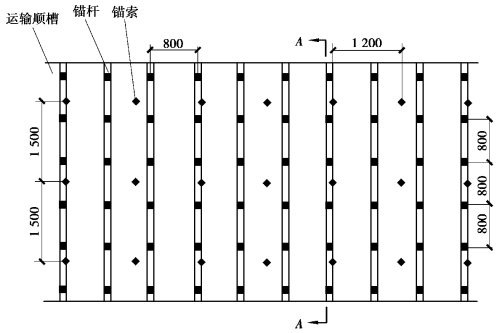

图6.18 锚杆(锚索)支护

【例6.7】 某边坡工程采用土钉墙支护(图6.19),根据岩土工程勘察报告,地层为带块石的碎石土,土钉成孔直径为90 mm,采用1 根HRB400 级、直径25 mm 的钢筋作为杆体,成孔深度均为10.0 m,土钉入射倾角为15°,钢筋送入钻孔后,灌注M30 水泥砂浆。混凝土面板采用C20 喷射混凝土,厚度为120 mm,挂直径为8 mm 的钢筋网。试计算土钉和喷射混凝土工程量。

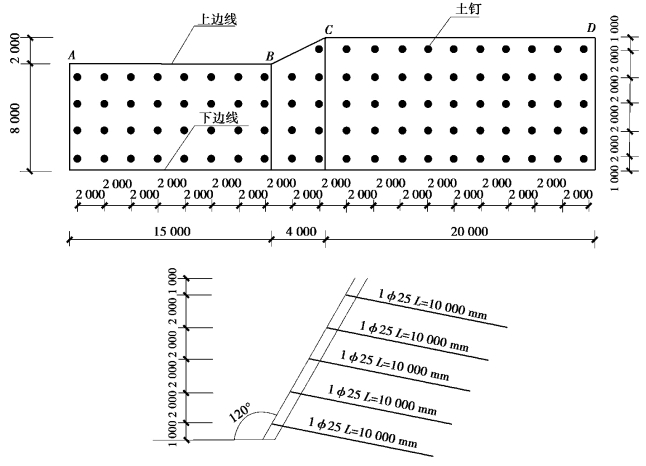

图6.19 土钉墙支护

【解】 根据图6.19 确定土钉根数为91 根。

土钉工程量:10×91=910(m)

C20 混凝土工程量:20×10+15×8+(8+10)×4×0.5=356(m2
