1)土石方工程

①平整场地工程量按设计图示尺寸以建筑物首层建筑面积计算。建筑物地下室结构外边线突出首层结构外边线时,其突出部分的建筑面积合并计算。

建筑物外墙外边线是指从建筑物地上部分、地下室部分整体考虑,以垂直投影最外边的外墙边线为准,即当地上首层外墙在外时,以地上首层外墙外边线为准;当地下室外墙在外时,以地下室外墙外边线为准;当局部地上首层外墙在外、局部地下室外墙在外时(外墙外边线有交叉),则以最外边的外墙外边线为准。

另外,从施工角度考虑,平整场地面积是与建筑物占地面积和方便施工等因素相关的,即实际平整的面积可能要比建筑物首层面积大。

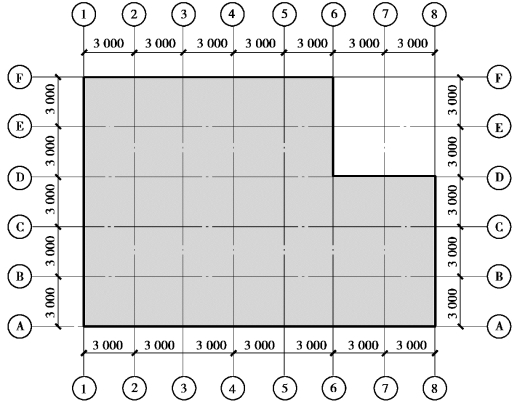

【例6.1】 某建筑物首层平面图如图6.4 所示,无地下室,首层层高3.0 m,轴网轴距为3 000 mm,混凝土外墙厚300 mm,外墙按轴线居中布置,请计算平整场地工程量。

图6.4 某建筑物首层平面图

【解】 此题可采用两种计算方法。

方法1:

平整场地工程量:(21+0.15×2)×(15+0.15×2)-(6-0.15+0.15)×(6-0.15+0.15)=289.89(m2

方法2:

平整场地工程量:(15+0.15×2)×(15+0.15×2)-(6-0.15+0.15)×(9+0.15×2)=289.89(m2

【例6.2】 某住宅工程首层的外墙外边线尺寸如图6.5 所示,该场地在±300 mm 内挖填找平,经计算弃土27.5 m3,运输距离50 m。试计算该住宅人工平整场地工程量。

【解】 人工平整场地工程量:

(5.64×2+15)×9.24+5.64×2.12×1/2×2≈254.78(m2)

图6.5 某住宅首层平面(外边线轮廓)图

注:①此题中弃土方量和运输距离为计算干扰条件,后续描述清单项目特征时使用。

②首层面积计算中,阳台按建筑面积计算规范只计算1/2 面积,而实际施工中阳台部分需平整面积为全面积。

③请思考:在②中产生的面积差在确定平整场地单价时,应如何考虑?

②土石方的开挖、运输,均按开挖前的天然密实体积以“m3”计算。

挖土石方。

a.挖一般土石方工程量按设计图示尺寸体积加放坡工程量计算。

土方边坡

在土方施工过程中,如若挖土(或堆土)超过一定高度时,土体本身不能保持直立状态,容易形成塌方,此时需要对土体进行放坡或支设挡土板以保持土体稳定。

边坡坡度(i)为边坡高度(h)与边坡宽度(b)的比值,习惯上用1∶K(或1∶m)来表示,K(或m)为放坡系数,如图6.6 所示。

图6.6 边坡坡度示意图

b.挖沟槽、基坑土石方工程量,按设计图示尺寸以基础或垫层底面积乘以挖土深度加工作面及放坡工程量以“m3”计算。

c.开挖深度按图示槽、坑底面至自然地面(场地平整的按平整后的标高)高度计算。

·竖向土方、山坡切土开挖深度应按基础垫层底表面标高至交付施工场地标高确定,无交付施工场地标高时,应按自然地面标高确定;

·一般计算基础土石方开挖深度,自设计室外地坪计算至基础底面,有垫层时计算至垫层底面。

d.人工挖沟槽、基坑如在同一沟槽、基坑内,有土有石时,按其土层与岩石不同深度分别计算工程量,按土层与岩石对应深度执行相应定额子目。

④挖淤泥、流砂工程量按设计图示位置、界限以“m3”计算。

⑤挖一般土方、沟槽、基坑土方放坡应根据设计或批准的施工组织设计要求的放坡系数计算。如设计或批准的施工组织设计无规定时,放坡系数按表6.9 的规定计算;石方放坡应根据设计或批准的施工组织设计要求的放坡系数计算。

表6.9 土方施工放坡系数和放坡起点深度表

a.计算土方放坡时,在交接处所产生的重复工程量不予扣除。

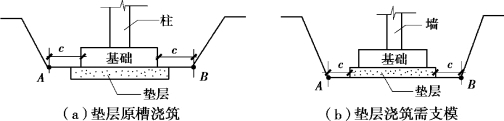

b.挖沟槽、基坑土方垫层为原槽浇筑时,加宽工作面从基础外缘边起算,如图6.7(a)所示;垫层浇筑需支模时,加宽工作面从垫层外缘边起算,如图6.7(b)所示。

图6.7 放坡起点示意图(c 为工作面宽度)

c.如放坡处重复量过大,其计算总量等于或大于大开挖方量时,应按大开挖规定计算土方工程量。

d.槽、坑土方开挖支挡土板时,土方放坡不另行计算。

e.混合土质的基础土方,其放坡的起点深度和放坡坡度按不同土质厚度加权平均计算(如土质类别按一~四类进行分类时考虑,重庆市2018 年版定额因土质按不同类别综合考虑,此项不涉及)。

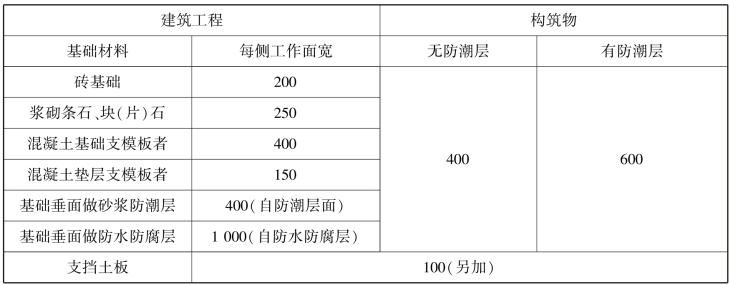

⑥沟槽、基坑工作面(单面)宽度按设计规定计算,如无设计规定时,按表6.10 计算。

表6.10 土方开挖时工作面选取表 单位:mm

其他情况下工作面的选择

①基础施工需要搭设脚手架时,基础施工的工作面宽度,条形基础按1.5 m 计算(只计算一面),独立基础按0.45 m 计算(四面均计算)。

②基坑土方大开挖需做边坡支护时,基础施工的工作面宽度按2.00 m 计算。

③基坑内施工各种桩时,基础施工的工作面按2.00 m 计算。

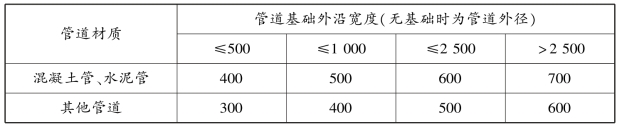

④管道施工的单面工作面宽度按表6.11 计算。

表6.11 管道施工单面工作面宽度计算表 单位:mm

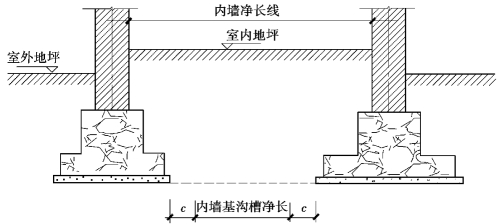

⑦外墙基槽长度按图示中心线长度计算,内墙基槽长度按槽底净长计算,其突出部分的体积并入基槽工程量计算。内墙基槽长度如图6.8 所示。

图6.8 内墙基沟槽净长示意图(c 为工作面宽度)

管道沟槽长度,按设计规定计算;设计无规定时,以设计图示管道中心线长度(不扣除下口直径或边长≤1.5 m 的井池)计算。下口直径或边长>1.5 m 的井池土石方,另按基坑的相应规定计算。

⑧人工摊座和修整边坡工程量,按设计规定需摊座和修整边坡的面积以“m2”计算。

沟槽土方量计算

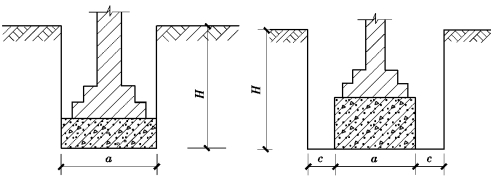

①不加工作面、不放坡、不支挡土板时[图6.9(a)],其工程量计算公式为:

V=a·H·L

②设工作面、不放坡和不支挡土板时[图6.9(b)],其工程量计算公式为:

V=(a+2c)·H·L

图6.9 沟槽计算示意图1

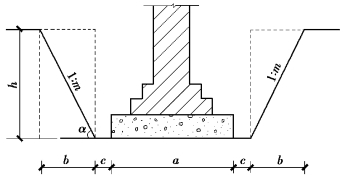

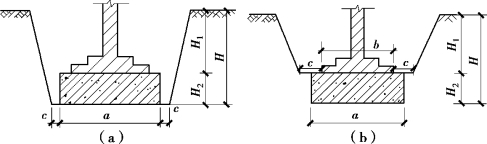

③设工作面和放坡,由垫层下表面放坡时[图6.10(a)],其工程量计算公式为:

V=(a+2c+mH)·H·L

④设工作面和放坡,由垫层上表面放坡时[图6.10(b)],其工程量计算公式为:

V=[aH2+(b+2c+mH1)·H1]·L

(www.daowen.com)

图6.10 沟槽计算示意图2

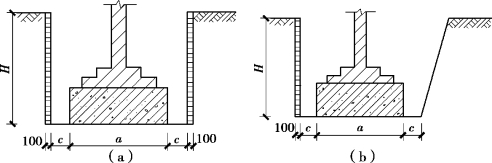

⑤设工作面和支挡土板,且双面支挡土板时[图6.11(a)],其工程量计算公式为:

V=(a+2c+0.2)·H·L

⑥一面放坡一面支挡土板时[图6.11(b)],其工程量计算公式为:

图6.11 沟槽计算示意图3

上述公式中各符号含义如下:

H1——槽上口面至垫层上表面的深度;

H2——垫层厚度;

B——基础宽度;

V——土方体积;

a——垫层宽度;

c——工作面宽度;

m——放坡系数;

H——沟槽挖土深度;

L——沟槽计算长度。

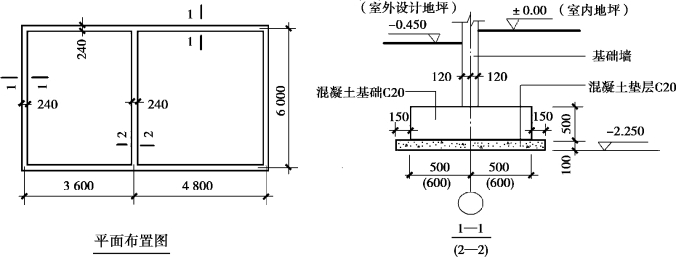

【例6.3】 某基础平面布置图及剖面图如图6.12 所示,施工方案确定混凝土垫层采用原槽浇筑(不支模板,不需要工作面),现场土质类别为三类土,采取人工挖土方式进行施工。试根据《重庆市房屋建筑与装饰工程计价定额》(CQJZZSDE—2018)的相关规定:①计算“三线一面”;②计算平整场地工程量;③计算图中挖沟槽土方工程量。以上计算结果均保留小数点以后两位。

图6.12 某基础平面布置图及剖面图

(注:平面图中只画出上部基础墙投影)

【解】 挖土深度H=2.25-0.45=1.8 m,根据《重庆市房屋建筑与装饰工程计价定额》(CQJZZSDE—2018)确定放坡系数为0.3,混凝土基础工作面为每边400 mm。

①计算“三线一面”。

S=(3.6+4.8+0.24)×(6+0.24)≈53.91(m2

L=(3.6+4.8+0.24+6+0.24)×2=29.76(m)

L=(3.6+4.8+6)×2=28.80(m)

L=6-0.24=5.76(m)

②计算平整场地工程量。

S=S=53.91(m2

③计算挖沟槽土方工程量。

V1—1=[(1+0.15×2)×0.1+(1+0.4×2+0.3×1.7)×1.7]×28.8≈116.84(m3)

V2—2=[(1.2+0.15×2)×0.1×(6-0.65×2)]+(1.2+0.4×2+0.3×1.7)×1.7×[6-(0.5+0.4)×2]≈18.63(m3)

V=V1—1+V2—2=116.84+18.63=135.47(m3

地坑土方量计算

①不放坡、不加工作面时的矩形坑,即长方体,其工程量计算公式为:

V=a·b·H

②不放坡、加工作面时的矩形坑,其工程量计算公式为:

V=(a+2c)·(b+2c)·H

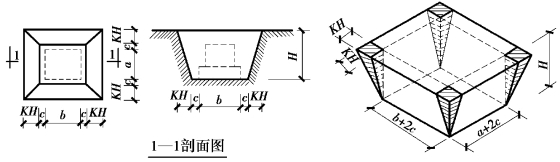

③四边放坡时的地坑(坑底为矩形)如图6.13 所示。

地坑体积=长方体体积+棱柱体体积+棱锥体体积

图6.13 地坑

当四边放坡系数相同时,上述公式可简化为下式进行计算:

④周圈放坡(坑底为圆形)的地坑,其工程量计算公式为:

式中 H——地坑深度;

   R1,R2——坑底、坑顶半径。

⑤坑底、坑顶为不规则图形时的地坑,可按下列公式进行计算:

式中 S,S——坑底面积和坑顶面积。

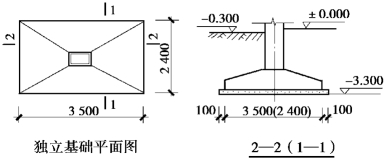

【例6.4】 某独立基础如图6.14 所示,数量12 个,施工场地土壤类别为三类土,采取人工开挖方式进行施工,工作面选取按照从垫层边缘开始计算(取300 mm),如需放坡,放坡系数可取0.3,试根据《重庆市房屋建筑与装饰工程计价定额》(CQJZZSDE—2018)的相关规定,计算该独立基础的土方工程量。计算结果保留小数点后两位。

图6.14 独立基础施工图

【解】 独立基础的土方工程量:V=[(3.7+2×0.3+0.3×3)×(2.6+2×0.3+0.3×3)×3+×0.32×33]×12=777.24(m3

2)回填

①场地(含地下室顶板以上)回填:回填面积乘以平均回填厚度以“m3”计算。

②室内地坪回填:主墙间面积(不扣除间隔墙,扣除连续底面积2 m2以上的设备基础等面积)乘以回填厚度以“m3”计算。

③沟槽、基坑回填:挖方体积减自然地坪以下埋设的基础体积(包括基础、垫层及其他构筑物)。

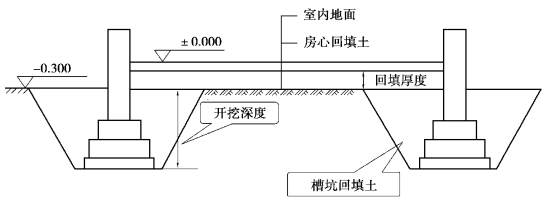

坑(槽)回填和室内(房心)回填如图6.15 所示。

图6.15 坑(槽)回填和室内(房心)回填示意图

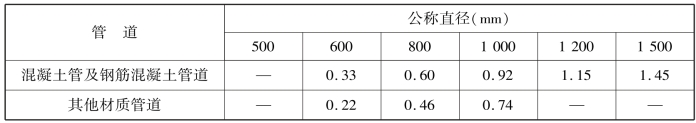

管道沟槽回填,按挖方体积减去管道基础和表6.12 管道折合回填体积计算。

表6.12 管道折合回填体积表 单位:m3/m

④场地原土碾压,按图示尺寸以“m2”计算。

3)土方运输

土方运输以天然密实体积计算。

余方工程量按下式计算:

余方运输体积=挖方体积-回填方体积(折合天然密实体积)

总体积为正,则为余土外运;总体积为负,则为取土内运。
