状态栏位于屏幕的底部,其左端显示绘图区中光标定位点的坐标X、Y、Z,在右侧依次有“推断约束”“捕捉模式”“栅格显示”“正交模式”“极轴追踪”“对象捕捉”“三维对象捕捉”“对象捕捉追踪”“允许/禁止动态UCS““动态输入”“显示/隐藏线宽”“显示/隐藏透明度”“快捷特征”和“选择循环”14个功能开关按钮,如图1-1所示。单击这些开关按钮,可以实现这些功能的开关。


图1-14 注释比例状态栏

状态栏靠近右侧的部分是注释比例的显示,如图1-14所示。其中各选项说明如下:

(1)注释比例:单击注释比例右边的下三角符号弹出注释比例列表,可以根据需要选择适当的注释比例。

(2)978-7-111-43759-8-Chapter01-15.jpg注释可见性:当图标变成978-7-111-43759-8-Chapter01-16.jpg时表示显示所有比例的注释性对象;当图标变成978-7-111-43759-8-Chapter01-17.jpg时表示仅显示当前比例的注释性对象。


图1-15 状态栏托盘(www.daowen.com)

(3)978-7-111-43759-8-Chapter01-19.jpg比例注释性:注释比例更改时,系统自动将比例添加到注释对象。

状态栏的最右端是状态栏托盘,如图1-15所示。单击状态栏或单击其中的下三角符号可以控制开关按钮的显示与隐藏或更改托盘设置。其中各选项说明如下:

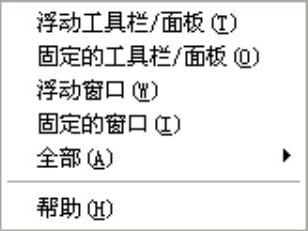

工具栏/窗口位置锁978-7-111-43759-8-Chapter01-20.jpg:可以控制是否锁定工具栏或图形窗口在图形界面上的位置。右键单击位置锁图标,系统弹出工具栏/窗口位置锁右键菜单,如图1-16所示,可以选择打开或锁定相关选项位置。


图1-16 工具栏/窗口位置锁右键菜单

清除屏幕978-7-111-43759-8-Chapter01-22.jpg:可以清除AutoCAD窗口中的标题栏、工具栏和选项板等界面元素,使AutoCAD的绘图窗口全屏显示。
