悬沙样品采集记录、颗粒级配、输沙率计算成果整理如表8.3所示。

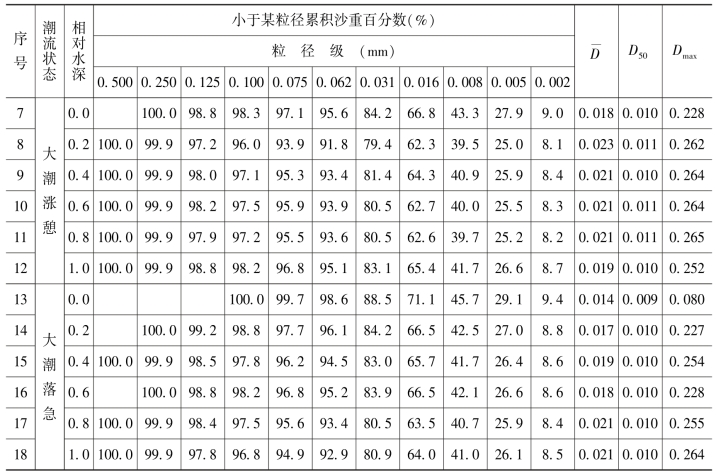

表8.3　为悬沙水样记录表

续表

颗粒级配曲线如图8.17所示。

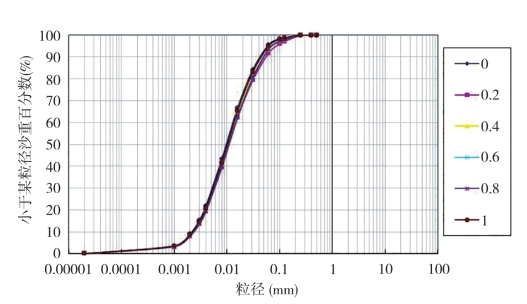

图8.17　颗粒级配曲线

(1)输沙率计算

输沙率计算采用部分输沙率累加的方法进行。视岸坡的陡缓形态、糙率情况确定岸边系数，岸边系数取0.70～0.90。

断面输沙率及断面平均含沙量按下式计算:

式中，Qs为断面输沙率，kg/s；Csm1，Csm2，…，Csmn为取沙垂线平均含沙量，kg/m3；q0，q1，…，qn为部分流量，m3/s；为断面平均含沙量，kg/m3；Q为断面流量，m3/s。

(2)输沙量计算

(www.daowen.com)

式中，Qsi，Qs(i＋1)为相邻测次ti，ti＋1时刻的输沙率，kg/s；Ws为断面输沙量，kg。

取沙点及垂线单宽潮平均含沙量的统计见表8.4。

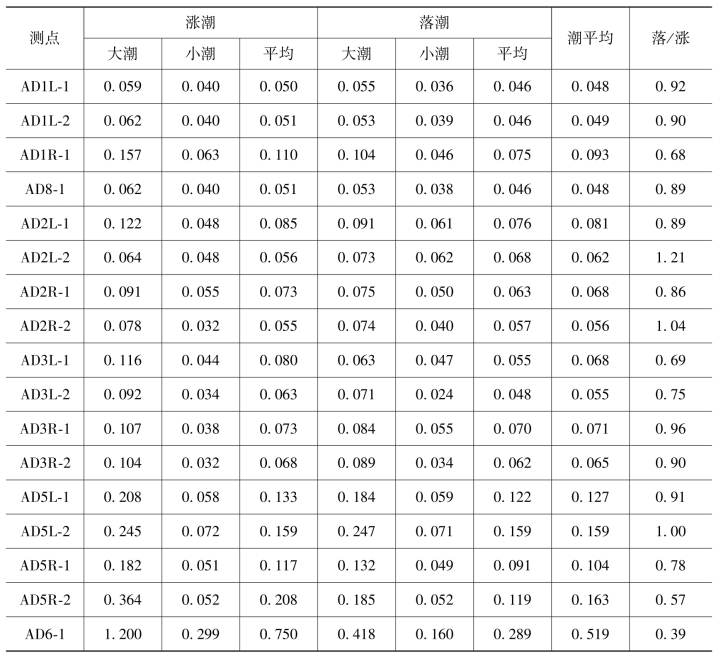

表8.4　取沙点及垂线单宽潮平均含沙量统计表　(单位:kg/m3)

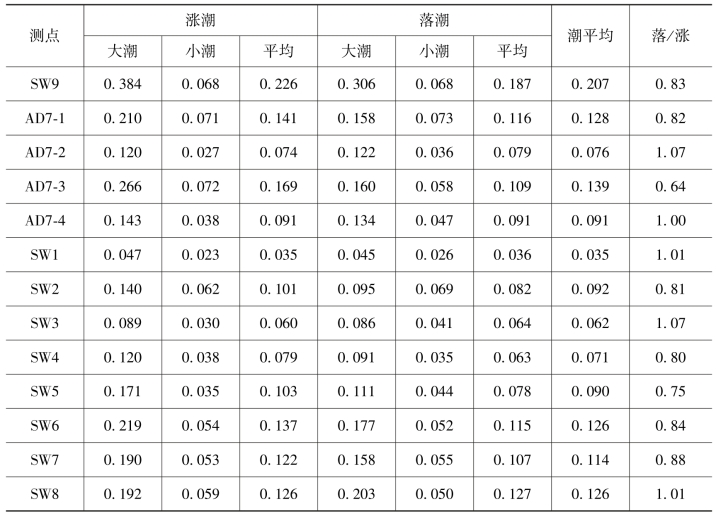

续表

各垂线涨、落潮期潮平均含沙量(大、小潮平均)分布如图8.18所示，各垂线涨潮期潮平均含沙量分布如图8.19所示，各垂线落潮期潮平均含沙量分布图如图8.20所示。

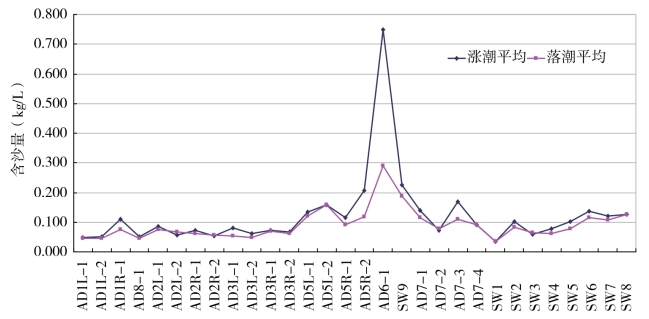

图8.18　各垂线涨、落潮期潮平均含沙量(大、小潮平均)分布图

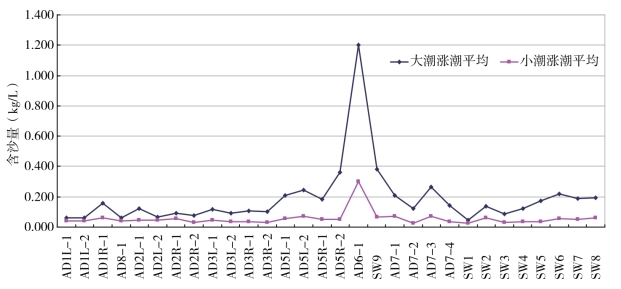

图8.19　各垂线涨潮期潮平均含沙量分布图

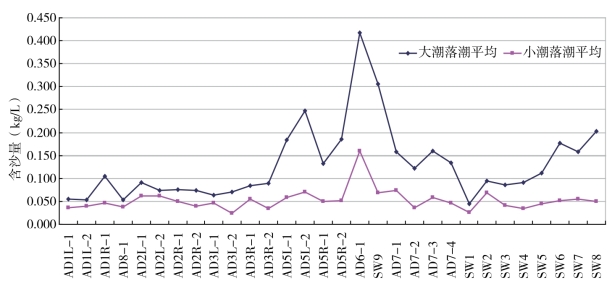

图8.20　各垂线落潮期潮平均含沙量分布图
