目前有三种较为常见的表示泥沙颗粒级配的方法,分别是梯级频率图、累积频率曲线和微分频率曲线。

1.梯级频率图

梯级频率图以泥沙粒径(或粒径的对数)为横坐标,以频率百分比(以重量计或以颗粒数目计)为纵坐标。先把泥沙按粒径大小顺序分成若干组,梯级频率图中毎一级的宽度相当于粒径组的间距,高度则为在该组中的泥沙百分数。梯级频率图的形状与粒径组的数目及间隔有很大关系。选择某一组份时,梯级频率曲线具有完全的对称性,而在选用另一组分时,情况就不是这样。这种现象的存在使梯级频率曲线的应用受到很大局限。一般来说,组次分得越多,间距缩得越小,所得结果也越能真实反映泥沙的粒径分配。如果把间距缩小,同时使梯级频率曲线的面积不变,则在极限的情况下,梯级频率图则变成一条连续的曲线,这样的频率曲线并不能从实测资料中直接点绘获得(图8.1)。

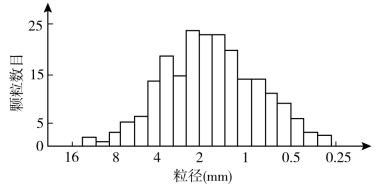

图8.1 梯级频率曲线

2.累积频率曲线

累积频率曲线以泥沙的粒径(或粒径对数)为横坐标,以小于某一粒径的泥沙的重量(或数目)的百分比为纵坐标。累积频率曲线也就是频率曲线的积分曲线(图8.2)。(www.daowen.com)

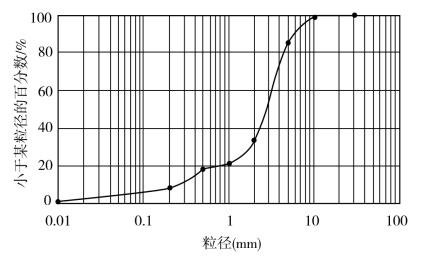

图8.2 累积频率曲线

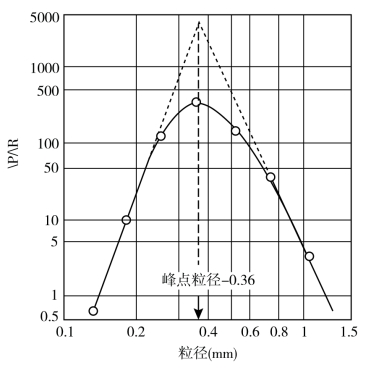

图8.3 微分频率曲线

3.微分频率曲线

拜格诺建议采用粒径累积频率曲线的微分的对数和粒径的对数点绘关系。如图8.3所示,微分频率曲线中最高点的高速相当于累积频率曲线中的最大坡度,它的位置所在的粒径组在沙样中所占的百分比也最大。对于一般的泥沙,在最高峰以右以左的泥沙各自保持一定不变的减少率,并在图中形成两条直线。直线的坡度可以分别称为粗沙级及细沙级系数,直线交点所在的粒径称为峰点粒径。拜格诺证明,在风沙冲刷、搬运和沉积的过程中,峰点粒径及粗细沙系数发生相应变化,有一定的规律可循。
