水文专用浮标作为水文信息搭载平台，可填补岸基水文站无法有效控制远海水域的风速风向、流速流向、气温、剖面温度、盐度、波浪参数、海流剖面等水文气象信息，为船舶航行、海道测量等现代化水上交通体系的运行提供更为翔实、及时的航海资料信息。根据设置海域的环境要求，以及抛设船舶的可操作性，本项目所研制的浮标采用混合金属结构，直径为2.4m、重量低于4t，属于测量专用标，是一种深水式非传统浮标，和传统浮标相比，有以下特点:

①整体浮标重量减轻，满足不同海域抛设起吊的工作。

②浮体以下部分的钢结构部分采用工业不锈钢和铅块压载，满足水文仪器的磁场干扰；浮标的系链部分采用聚酯纤维(PET)材料，相较于传统的钢质锚链可以减少磁场干扰、减少浮标的回旋半径并减轻总体的重量，适应深水海域抛设。

③仪器控制检测和能源系统安装与固定在封闭的浮体内，使控制检测系统和储备能源系统有相对固定的条件和抗风浪抗侵蚀条件，尽可能避免由于海上摇晃和碰撞而引起的损失。浮标重心降低，摇摆周期减少，提高水下声通信系统的漏测频率。系缆的连接通过与浮尾对接，相对稳定浮尾挂件设备的摇晃，同时避免链系的碰擦。

浮标和浮链的具体结构如图5.8、图5.9所示:

浮体为2.4m直径的钢质结构，内置能源和仪器设备仓。浮架为2.5m高三角形铝合金灯架，设计两层仪器平台，用于架设各类天线、灯器和太阳能装置，便于今后安装更多的设备。

浮尾为不锈钢灌注铅锭压重的长尾式装置，具有防磁、降低浮标重心的作用，并固定水文仪器的水下探测、声讯接收装置。

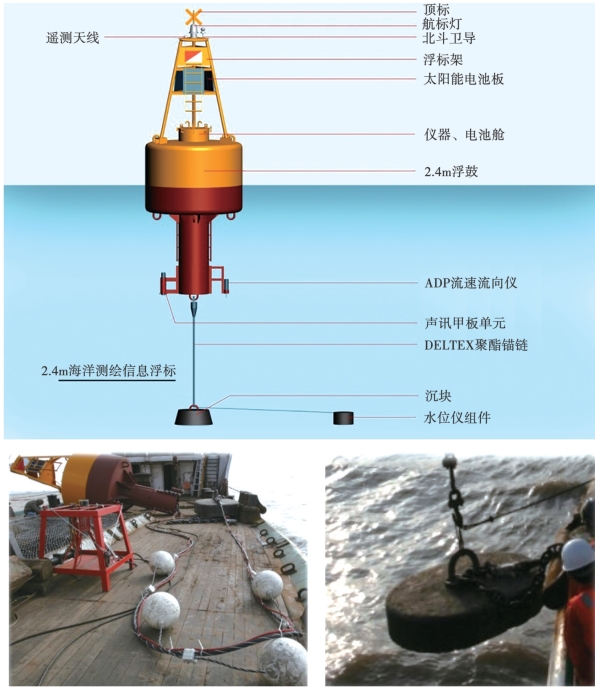

图5.8　浮标和浮链结构示意图

浮链为ϕ34mm聚酯纤维绳线链，可防磁、宜绑扎固定声讯电缆，具有重量轻、回旋半径小的特点。

浮锭为5t的铸铁沉块，利用铸铁沉石比重大的特点，降低相应的沉石重量，为施工操作提供方便，同时减少移位的可能，便于与海底水文采集基座架直接连接。

①直径:2.4m；

②总长:6450mm；(www.daowen.com)

③水面以上高度:3630mm；

④杆舷高度:1180mm；

⑤重心:2080mm；

⑥摇摆周期:2.4s；

⑦浮标链条的技术参数:

⑧材料:PET(聚酯纤维)；

⑨直径:34mm；

⑩长度:18m；

⑪断裂强度:35000daN；

⑫沉石为5t铸铁沉块。

图5.9　浮标结构图
