1)刀盘结构
成都地铁6号线3标段富水砂卵石地层具有大粒径漂石比例高、含水量高及掌子面不易稳定等特点。在刀盘结构设计方面需考虑在以排为主、破碎为辅的前提下满足较好的抗冲击性和强度要求,从而满足土压平衡模式下的高扭矩。根据地质资料,刀盘采用四辐条+四面板的辐板式设计,刀盘直径为6 280 mm,为带有轮廓的封闭钢结构件。刀盘开口率达35%,用以提高中心低速渣土的流动性,降低泥饼形成的危险。刀盘结构如图4-11所示。
图4-11 成都地铁6号线3标段工程刀盘结构
同时,针对地层的特殊性,施工单位在刀盘上进行了一些细节改进措施:
①采用Z字形连续肋板的设计,在对φ 350粒径进行筛选的同时,提高整体扭矩传递的均匀性和流经肋板处渣土的流动性,如图4-12所示。
②开口处的纵深方向采用梯形设计即“严进宽出”的结构,有利于渣土的纵向流动,提高渣土的流动效率,继而降低滞磨率,如图4-13所示。
图4-12 Z字形肋板
图4-13 梯形渣口(www.daowen.com)
2)刀具配置
针对成都地铁6号线3标段地质特性,对刀具配置也进行了以下一系列的改进:
①针对砂卵石地质的高冲击性,滚刀采用加宽型刀刃,且可换装18英寸刀圈,刀毂部分加焊耐磨层,尽可能减少中途换刀的次数以控制地面沉降。
②增加边缘区域切刀、刮刀的数量,提高刀盘边缘区域的耐磨性能,有效保证开挖直径。
③切刀、边刮刀都采用合金设计,大大提高了刀具的耐磨性能以及耐冲击性能,刀座背部采用了耐磨合金保护刀座,各面板处也布置了相应的导流刀具用于保护刀座。
④中心采用端盖式滚刀,刀座尺寸较小,刀间距可以做得更窄,在不减少刀具配置的情况下增大刀盘中心开口率。
⑤针对外周刀具的高损坏率,在设计方面增加了相应的保护刀具,用以提高刀具的使用寿命,进而提高有效掘进距离。
刀具配置如表4-10所示。

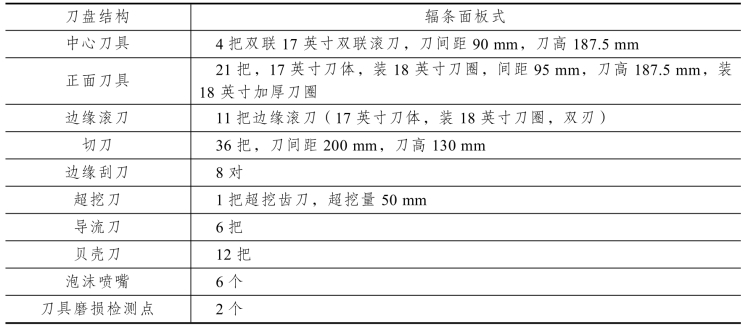

表4-10 刀具配置表
