成都地铁4号线3标段区间隧道大部分卵石含量高、粒径大，区间隧道穿越的地层主要为＜2-8＞卵石土地层。该层卵石含量高达75%，粒径以20～80 mm为主，充填物为细砂，局部夹少量角砾或漂石，分选性差，局部含有大粒径、高强度漂石。因此，刀盘结构和刀具配置需满足此标段地质特点。

1）刀盘结构

此标段盾构机刀盘直径为6 280 mm（安装新滚刀时的最大直径），刀盘厚度为450 mm，从法兰盘底面到刀盘面板高1 310 mm。刀盘结构形式采用辐条面板式，刀盘为焊接结构，在刀盘上焊接了安装各种刀具的刀座。为了保证刀盘整体结构的刚度和强度，周边和中心部件在制造时采用先栓接后焊接的方式连接。

2）刀具配置

刀具配置满足本标段地质特点，根据刀具在砂卵石、基岩（卵石密集区）中不同的破岩机理来进行设计和选择。刀盘上可以安装不同类型的刀具以适应不同地层的开挖，主要刀具类型有中心双刃滚刀、单刃滚刀、撕裂刀、铲刀和刮刀，其中滚刀和齿刀的刀座形式相同，根据不同的地质类型两种刀具可以互换。在卵石密集区中掘进时刀盘需安装滚刀，在砂卵石中掘进时可以根据需要把滚刀更换为对应形式的齿刀。

针对该砂卵石地层，刀具选择包括：

①对粒径小于300 mm的卵石、砾石及砾石土，可通过刀盘上布置的滚刀滚压松动后，由刮刀切削下来，从而进入土舱排出。

②滚刀刀圈采用高度耐磨的材料；刮刀刀体具有高耐磨性，刀刃为镶嵌硬质合金刀刃，背面焊有耐磨层。

③所有刀具都可以在刀盘背后换装，从而保证安全、高效地更换刀具。(www.daowen.com)

④滚刀和齿刀刀座形式相同，根据不同的地质类型，两种刀具可以互换，从而提高对地层的适应性。

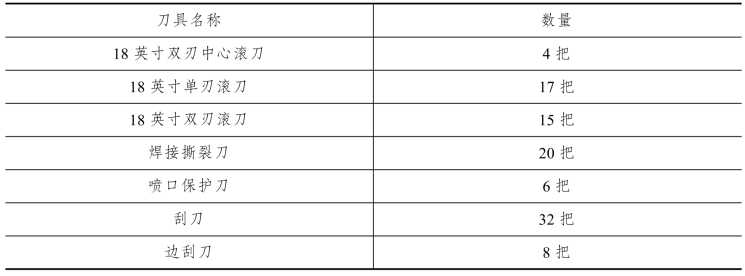

此标段刀具配置数量如表4-9所示。

表4-9　刀具配置

刀盘结构及刀具配置如图4-10所示。

图4-10　成都地铁4号线3标段刀盘结构及刀具配置
