膨润土注入系统用于对渣土进行改良。膨润土输送管道使用前须关闭与之共用管道的泡沫输送泵及相应的球阀，膨润土通过输送泵压入刀盘、土舱和螺旋输送机内，达到改良渣土的目的。

1）膨润土系统组成

膨润土系统主要由膨润土罐、膨润土泵、流量计、传感器、控制阀和管路附件等组成。

2）膨润土注入量计算

此处以成都地铁6号线土建3标膨润土注入量计算来说明注入量的计算方法，该段盾构主要穿越的地层为富水富含大漂石的砂卵石地层，非常需要膨润土，该线所使用的盾构机开挖直径D为6.28 m，膨润土注入率FIR取最大值15%，平均推进速度v大约为65 mm/min。

①开挖面面积：

②所需膨润土量：(www.daowen.com)

所以在选择盾构上的膨润土泵时，其最大总方量应该大于301 L/min，并保留一定余量。

3）成都6号线3标膨润土系统

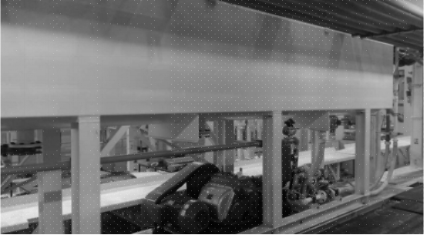

膨润土系统（图3-44）与泡沫系统在连接桥到刀盘之间共用一套输送管路。在不使用泡沫的情况下，关闭泡沫分支管路，同时将膨润土分支管路打开，通过软管泵将膨润土输送到掌子面、土舱和螺旋输送机内，将高密度膨润土注入土舱里、刀盘前和螺旋机中，经充分搅拌能使高渗水性的砂砾土获得较好的流塑性和止水性，膨润土的使用能够使开挖的高渗水性砂卵石渣土具有较好的黏结性，并能渗入砾质渣土的孔隙中，从而实现止水和固结掌子面的作用。盾构施工时可实现一部分管路注膨润土，同时另一部分管路注泡沫的功能。膨润土软管泵单台最大流量可达10 m³/h，最大压力为1 MPa。

图3-44　膨润土系统
