成都特殊地质条件下地铁盾构选型与施工技术

土压平衡(earth pressure balance)盾构,简称EPB盾构。土压平衡盾构是在机械式盾构的前部设置隔板,使土舱内充满刀盘切削下来的渣土,随着盾构的推进,土舱内的渣土被加压,并作用于开挖面以使其稳定的盾构。土压平衡盾构的支护材料是刀盘开挖下来的渣土。

1)土压平衡盾构机的工作原理和基本组成

①土压平衡盾构机的工作原理。

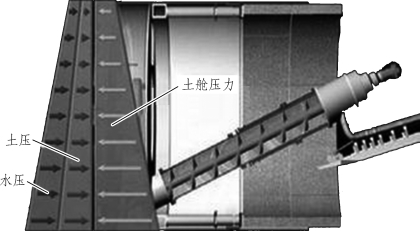

土压平衡盾构机工作原理如图2-2所示:在刀盘后面设置土舱,刀盘旋转切削下来的渣土充满土舱和排土用的螺旋输送机,依靠推进油缸的推力来给土舱内的开挖渣土加压,使土压作用于开挖面,承受地层的土压和地下水的水压,从而达到压力平衡。开挖下来的渣土通过螺旋输送机输送到皮带输送机上,然后由皮带输送机把渣土运输到停在轨道上的运渣小车上运出至地面。调节螺旋输送机的排土速度可以达到调节土舱压力的目的。土压平衡盾构机的掘进、排土、衬砌等作业都是在盾壳的支护下进行的,这给施工提供了安全保障。

图2-2 土压平衡盾构原理示意

②土压平衡盾构机的基本构成。

土压平衡盾构机的组成包括刀盘、盾壳、推进及铰接系统、刀盘驱动系统、管片拼装机、螺旋输送机、盾尾密封、人舱、后配套设备(图中未表示)等,如图2-3所示。

图2-3 土压平衡盾构机的基本组成

1—刀盘;2—盾壳;3—刀盘驱动系统;4—推进系统;5—螺旋输送机;6—人舱;7—管片拼装机;8—盾尾密封(www.daowen.com)

2)土压平衡盾构的优缺点

土压平衡盾构具有以下优点:

①工程成本低。

②出土效率高。

③适用的地层范围广。

土压平衡盾构具有以下几点缺陷:

①刀盘掘削扭矩大,因此要求设备的装备扭矩足够大。

②对地层的扰动较大,可能造成地表的沉降或隆起。

③开挖直径不宜过大。
