研究岩体水力劈裂的扩展有限单元法

时间:2023-09-22 理论教育 版权反馈
【摘要】:图5.13位含有水力裂纹和自然裂纹的岩体,水力裂纹的初始长度为5m,自然裂纹长度为10m,两裂纹之间的倾角为15°。在此模型中,自然裂纹采用摩擦接触模型,裂纹扩展前三步对应的自然裂纹面的接触状态如图5.14所示,在水力裂纹裂尖附近的自然裂纹段承受拉应力,且超过抗拉强度,故处于张开状态。图5.20水力裂纹面上的压力分布和裂纹宽度图5.21水力裂纹面上的压力分布和裂纹宽度

研究岩体水力劈裂的扩展有限单元法

图5.13位含有水力裂纹和自然裂纹的岩体,水力裂纹的初始长度为5m,自然裂纹长度为10m,两裂纹之间的倾角为15°。采用29×29个单元的计算网格,裂纹附近的加强结点和加强方式如图5.13(b)所示。

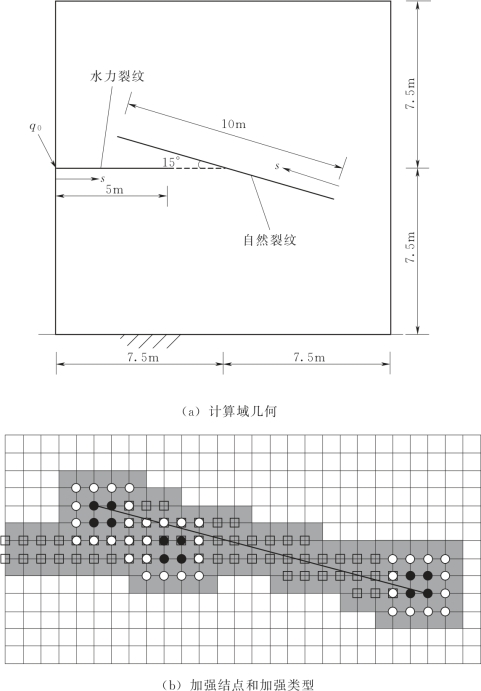

图5.13 包含自然裂纹和水力裂纹的岩体

在水力裂纹扩展的过程中,水力裂纹会和自然裂纹发生交叉汇合。在此模型中,自然裂纹采用摩擦接触模型,裂纹扩展前三步对应的自然裂纹面的接触状态如图5.14所示,在水力裂纹裂尖附近的自然裂纹段承受拉应力,且超过抗拉强度,故处于张开状态。可见在水力裂纹裂尖附近和s≤5的区域,裂纹承受拉应力,当拉应力超过裂纹面的抗拉强度时裂纹面就会张开,而靠近水力裂纹的裂纹段(s>5)承受压应力,裂纹面处于黏结状态或者滑动状态,这一结论和第4章中的非耦合模型的结论一致。所以当裂纹发生交叉后,水力裂纹会沿着张开的裂纹段或者压应力比较小的裂纹段扩展,如图5.15所示,沿着s≤5的方向扩展。

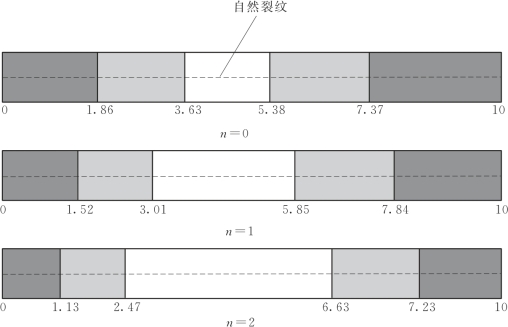

图5.14 自然裂纹面的接触状态(灰色:滑动;浅灰色:黏结;白色:张开)

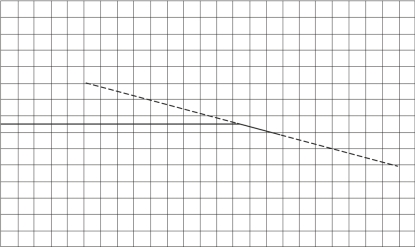

图5.15 水力裂纹的扩展路径

图5.16为水力裂纹的压力分布和裂纹宽度,可见自然裂纹的存在对压力和裂纹宽度的影响不大,且影响主要在交叉之后,交叉后的压力梯度和裂纹宽度下降梯度变大。可以得出结论:

(1)当裂纹之间的倾角比较小时,自然裂纹的存在对水力裂纹产生的影响很小;

(2)裂纹发生交叉后,压力梯度和裂纹宽度下梯度会有微小的增大。

当自然裂纹和水力裂纹之间的倾角比较大时(取60°为例),如图5.17(a)所示,此种情况下自然裂纹的接触状态和水力裂纹的扩展路径如图5.18和图5.19所示。

裂纹面上的压力分布和裂纹宽度如图5.20所示,通过上述数值结果可以得到以下结论:

(1)当裂纹间的倾角比较大时,自然裂纹对水力裂纹的影响较大;

(2)裂纹交叉后,压力梯度和裂纹宽度梯度明显增加,即自然裂纹的存在会阻碍水力裂纹的流动;

(www.daowen.com)

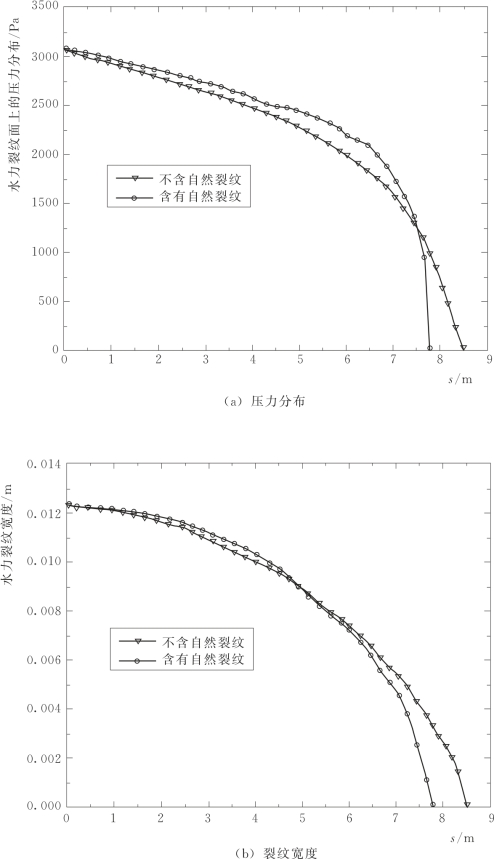

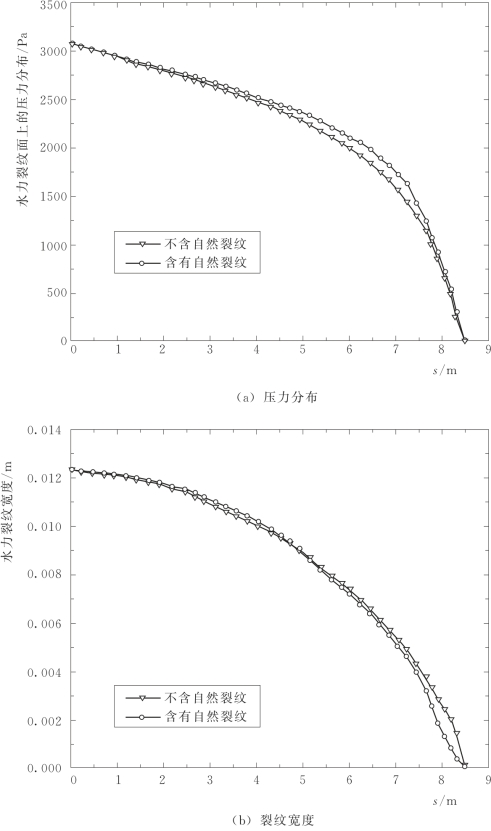

图5.16 水力裂纹面上的压力分布和裂纹宽度

(3)自然裂纹的存在会对水力裂纹的扩展产生影响,当水流进入受压裂纹段时,只有水流压力足够大到能够张开闭合裂纹时,水力裂纹才会沿着自然裂纹扩展,否则水力裂纹不再扩展。

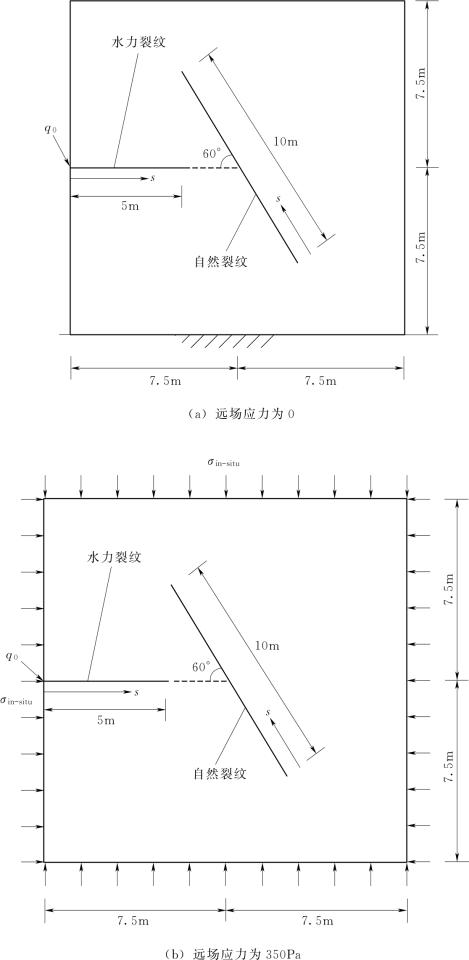

图5.17 包含自然裂纹和水力裂纹的岩体

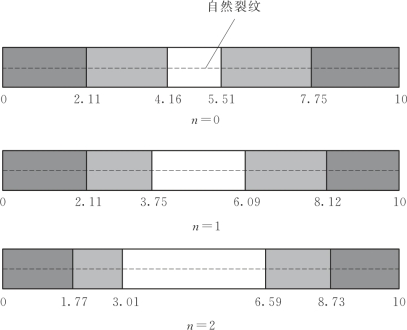

图5.18 自然裂纹面的接触状态(灰色:滑动;浅灰色:黏结;白色:张开)

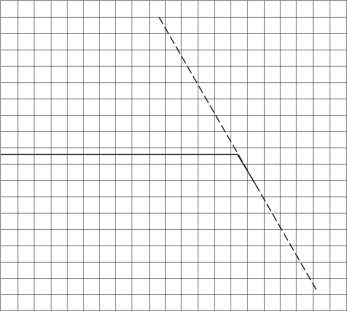

图5.19 水力裂纹的扩展路径

为了研究地应力对水力裂纹扩展的影响,在岩体周围施加大小为350Pa的围压进行模拟,即σin-situ=350Pa,如图5.17(b)所示。在围压作用下,自然裂纹完全处于黏结状态,而水力裂纹面上的压力分布和裂纹宽度如图5.21所示。由此可见:

(1)在岩体周围有围压时,压力梯度显著增大,且在注射口的压力比没有围压的情况下的值偏大,这是由于围压对裂纹面产生压力,是流体压力和围压对水力裂纹综合影响的结果;

(2)存在围压时的水力裂纹宽度比不存在围压时偏小,这也是由于围压的存在使得裂纹面有闭合趋势,表现为裂纹宽度减小。

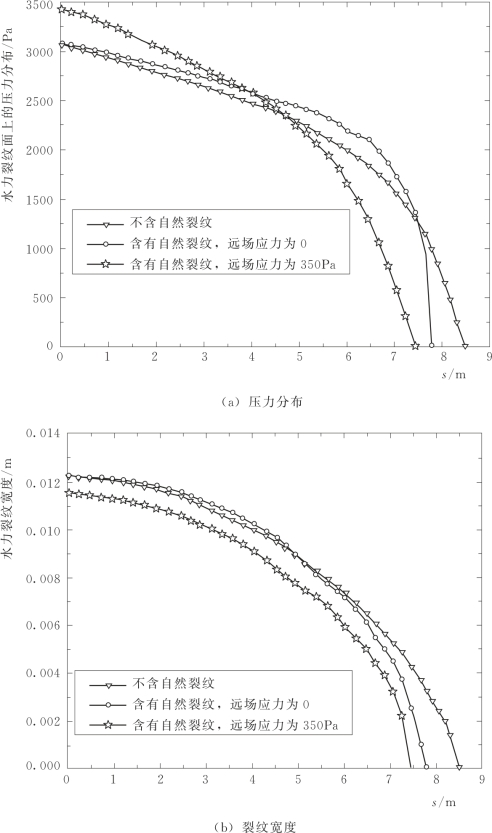

图5.20 水力裂纹面上的压力分布和裂纹宽度

图5.21 水力裂纹面上的压力分布和裂纹宽度
