以图5-20为例，说明通用车系汽车电路图标注方法。

1.电源接通说明

电源接通说明标注在电路图的上方，用黑框表示，框内文字说明框下的熔断器在什么情况下接通电源。电源接通标注及电源接通说明如表5-10所示。

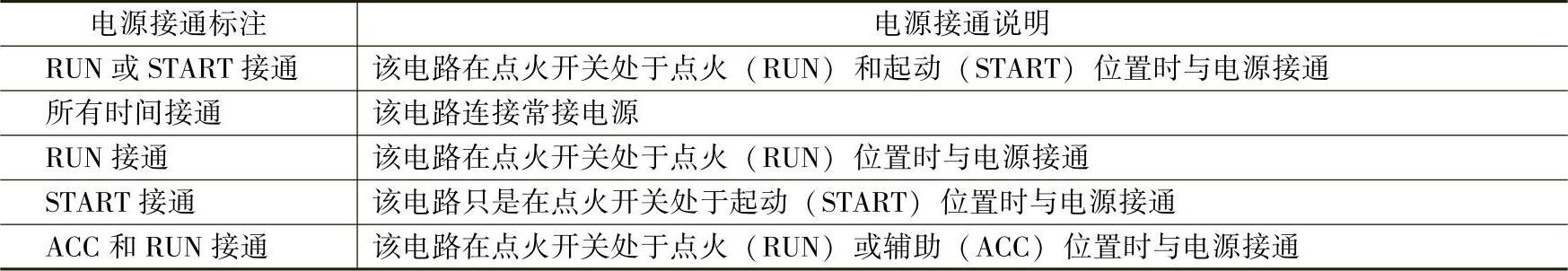

表5-10 通用车系汽车电路图电源接通标注说明

2.电路配电盒

电路配电盒也称接线盒，电路图中用虚线框表示框内的27号（10A）熔断器和23号（10A）熔断器只是接线盒中的一部分。

3.接线盒插接器连接标注

“C2”是发动机罩下导线接线盒插接器代号，“E2”是插接器端子代号。通常插接器代号在右侧，端子号在左侧，该标注表示339号线路从C2插接器的E2号端子接出。

4.密封圈代号

在贯穿式密封圈符号旁的“P100”为密封圈代号，其中“P”表示密封圈。

5.电路标注

电路标注表达该电路导线的截面积、颜色和电路编号。其中左边数字表示导线截面积，右边数字为电路编号，中间标注导线的颜色。在一些通用车系的电路图中，用颜色代码标注导线颜色，各种颜色的代码参见表5-8、表5-9。(www.daowen.com)

6.元件标注

框内“TCC开关”注明了此开关的作用（用于液力变矩器中的锁止离合器控制），框外有此元件的名称，在“（）”内的文字则是说明此开关的原理。

7.线间插接器标注

导线右侧“C101”是直立式线束插接器的代号，其中“C”表示连接插头。左侧“C”表示该线路通过C101插接器的C端子连接。

8.控制器插接器标注

右侧代号“C1”表示是控制器上的C1插接器，左侧数字“30”表示是C1插接器的30号端子。

9.同一插接器标注

用虚线表示4、44、1插脚均为C1插接器的端子。自动变速器/变速驱动桥框线外的虚线也是表示T、A、B、M、L均为插接器C113的端子。

10.元件标注

在元件线框旁，用文字直接注明该元件的名称及位置。

11.电路省略标注

用文字注明了连接的电路，那些电路与本电路不相关，故而省略。
