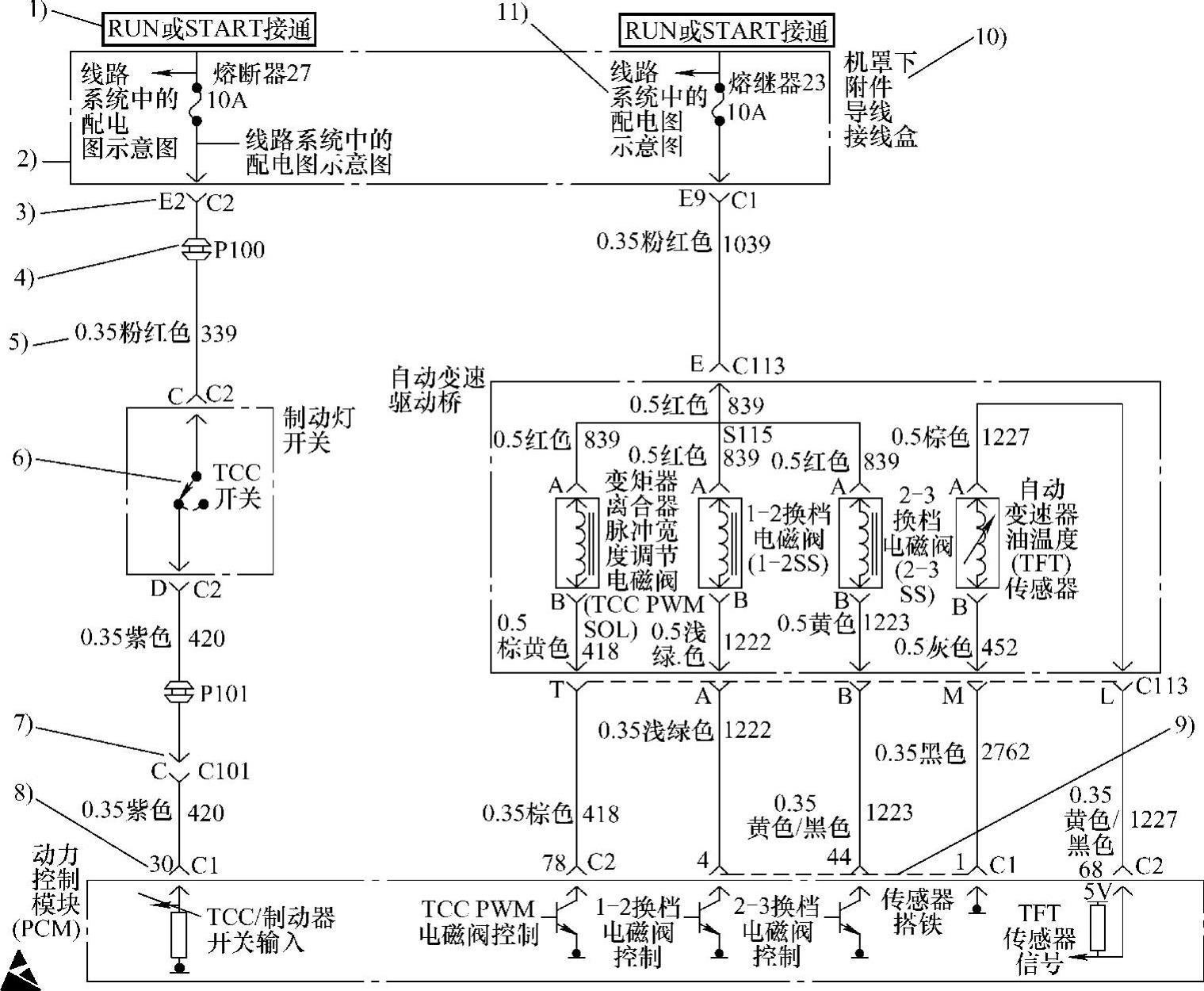

图5-20 通用车系汽车电路图表示方法示例
通用车系汽车电路图的特点如下：
1.电路图中标有特殊的提示符号
通用车系的汽车电路图中，通常标有特殊的提示符，用于向汽车检修人员提供某种注意事项或警示作用。通用车系汽车电路图中出现的特殊提示符号如图5-21所示。各特殊符号的含义如下：

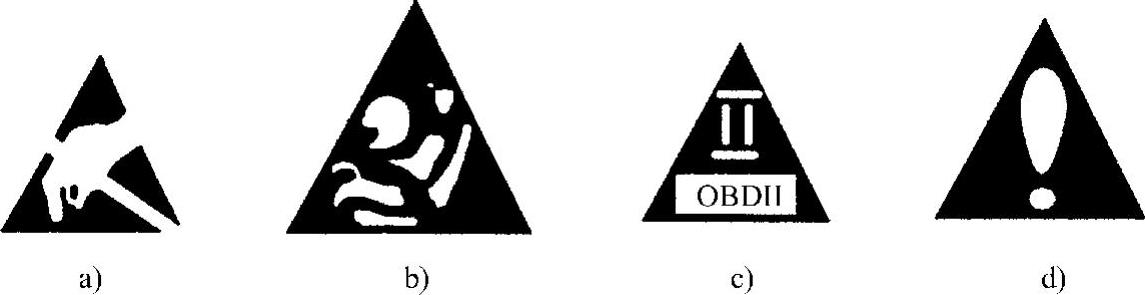

图5-21 通用车系汽车电路图特殊符号
a）静电敏感符号 b）安全气囊符号 c）故障诊断符号 d）注意事项符号
（1）静电敏感符号
静电敏感符号用于提醒检修人员，该系统含有对静电放电敏感的部件，在作检修操作时应注意：
1）在检修操作前通过触摸金属搭铁点，以除去身体上的静电。
2）检修操作中不要用手触摸裸露的端子，也不要用工具接触裸露的端子。
3）若无必要，不要将零件从保护盒中取出。
4）除非是故障诊断必须，不要随意将零部件或插接器跨接或搭铁。
5）打开零部件保护性包装之前应先将其搭铁。
（2）安全气囊符号
安全气囊符号用于提醒检修人员，该系统为安全气囊系统或与安全气囊系统相关，在检修时应注意：
1）在检修操作前要进行安全气囊系统的检查。(www.daowen.com)
2）检修操作时，先要使安全气囊失效，并在完成检修操作后，恢复安全气囊功能。
3）在车辆交与用户前要进行安全气囊诊断系统的检查。
（3）故障诊断符号
故障诊断符号用于提醒读者该电路在车载诊断（OBDII）范围内，当该电路出现故障时，故障指示灯就会亮。
（4）注意事项符号
注意事项符号用于提醒检修人员还有其他附加系统维修的信息。
2.电路图中标有电源接通说明
通用车系的汽车电气系统电路图中的电源通常是从该电路的熔断器起，并用黑框中的文字说明在什么样的情况下该电路接通电源。
3.电路图中标有线路编号
通用车系的汽车电路图中，各导线除了标明颜色和截面积外，通常还标有该电路的编号，通过电路编号可以知道该电路在汽车上的位置，以方便识图和故障查寻。
4.电路图中导线的颜色用英文缩写
通用车系汽车电路图中的导线颜色用英文缩写，但不同的车型，颜色的代码还是会有些区别。通用车系汽车电路图中导线颜色代码如表5-8、表5-9所示。

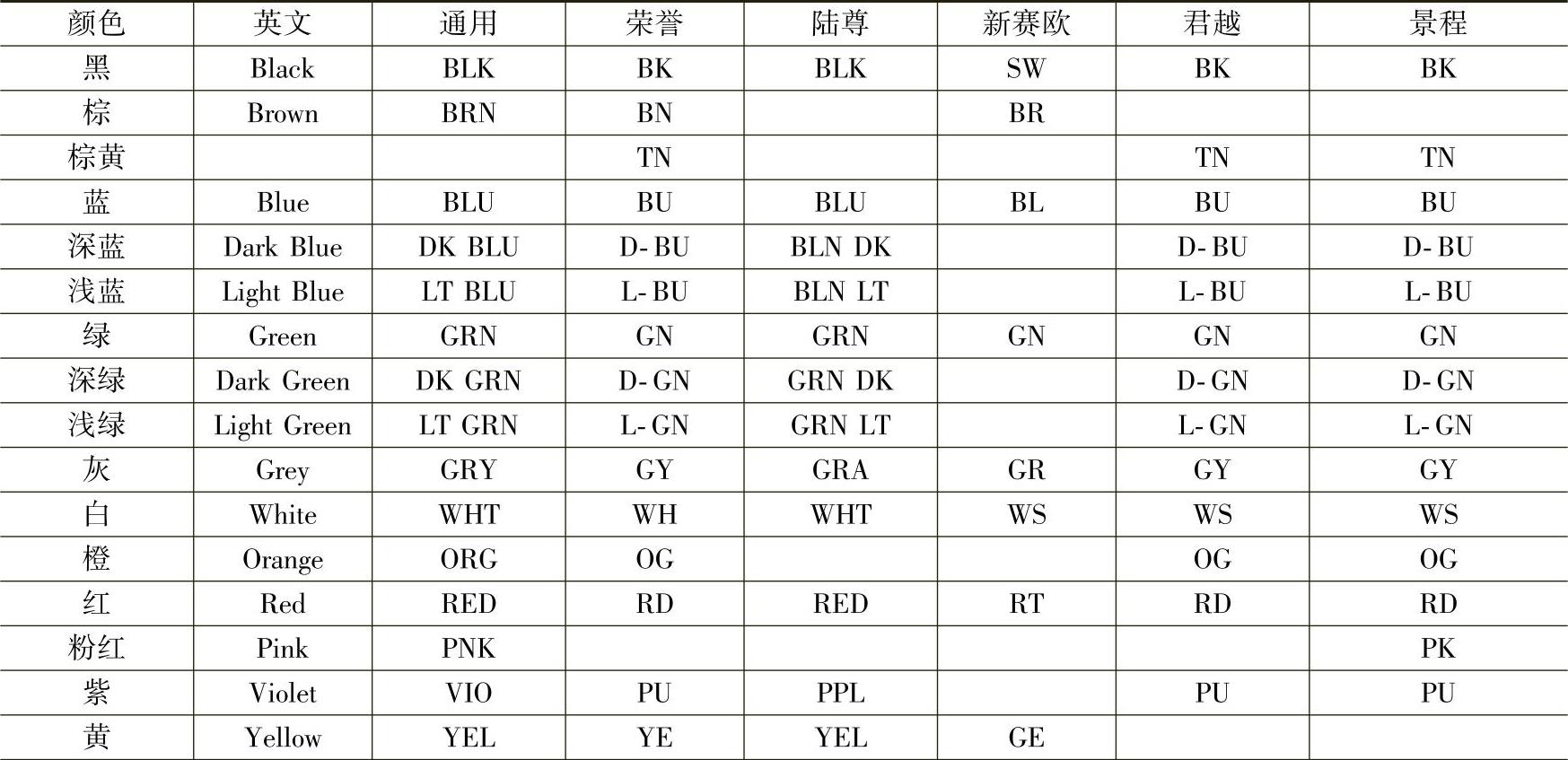

表5-8 通用车系汽车电路单色导线颜色代码

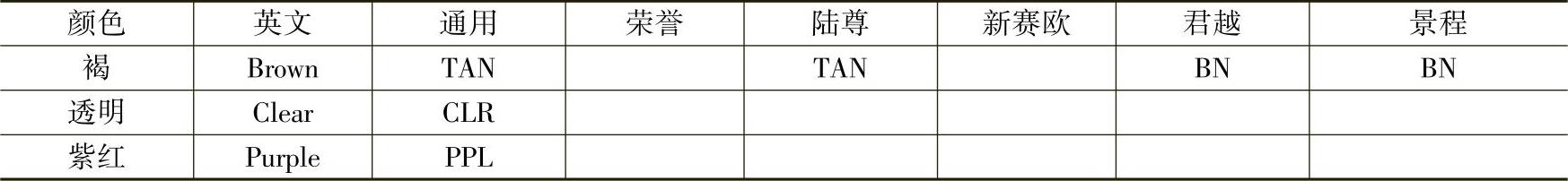

（续）

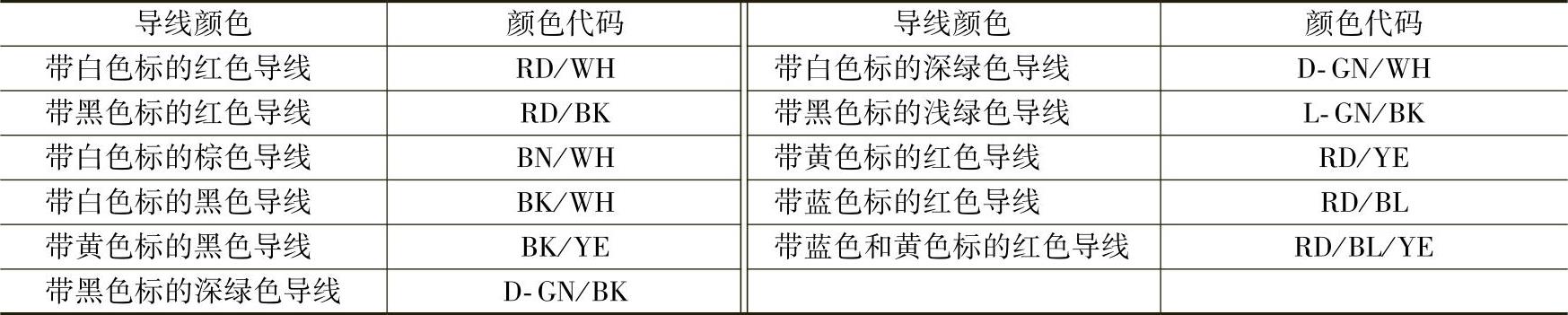

表5-9 通用车系汽车电路双色导线颜色代码
