丰田车系汽车电路图标注说明如下。

1.系统标题

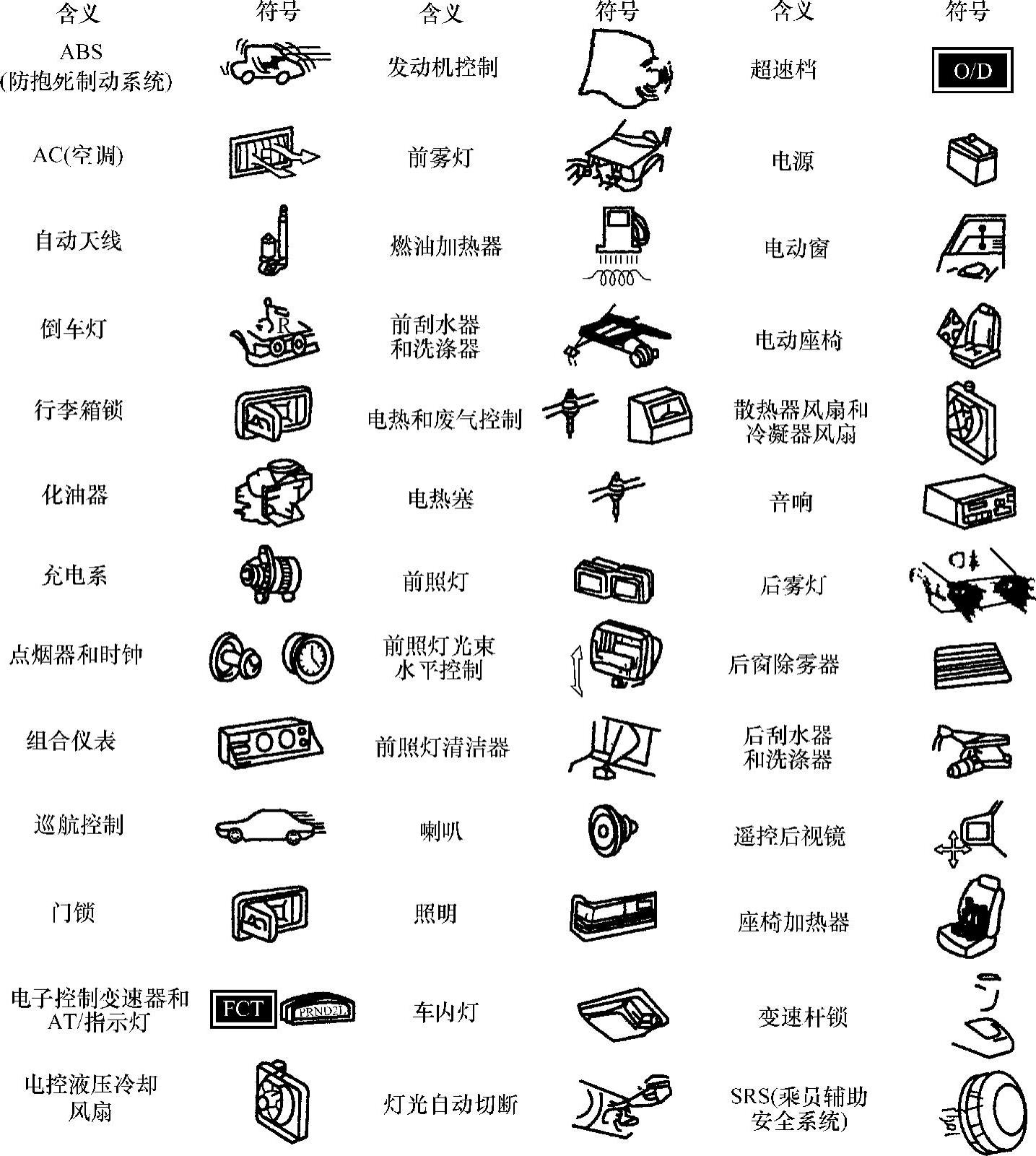

在电路图上方用刻线划分区域内，用文字和系统符号表示下方电路系统的名称。电路系统的符号如图5-13所示。

图5-13a 丰田车系汽车电路图中各系统的符号

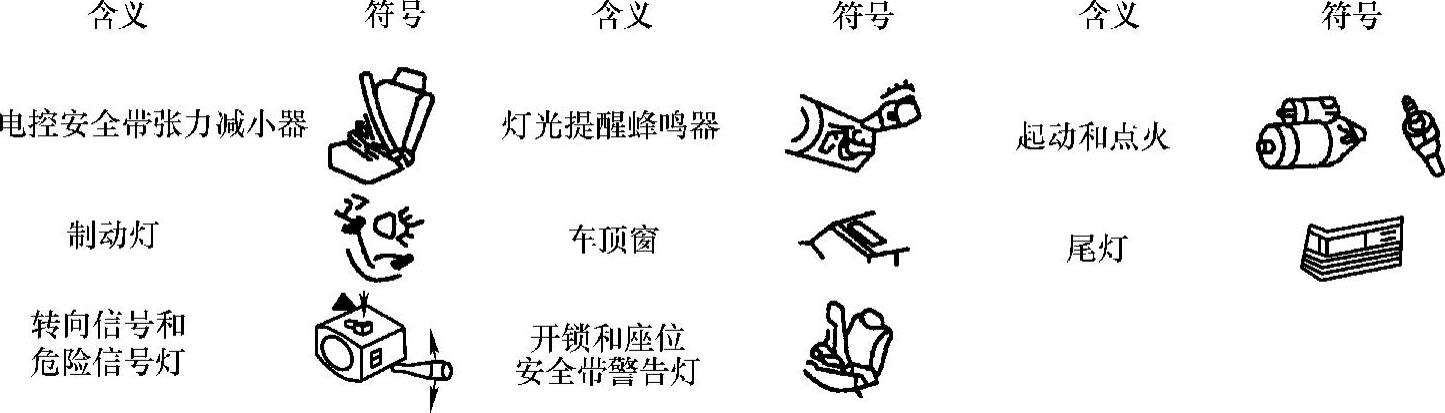

图5-13b 丰田车系汽车电路图中各系统的符号

2.导线颜色标注

导线颜色用代码标注在该线路的旁边，各颜色代码如表5-7所示。双色线用代表两种颜色的代码中间加“-”表示。比如：“W-R”表示导线的底色是白色，条纹为红色。

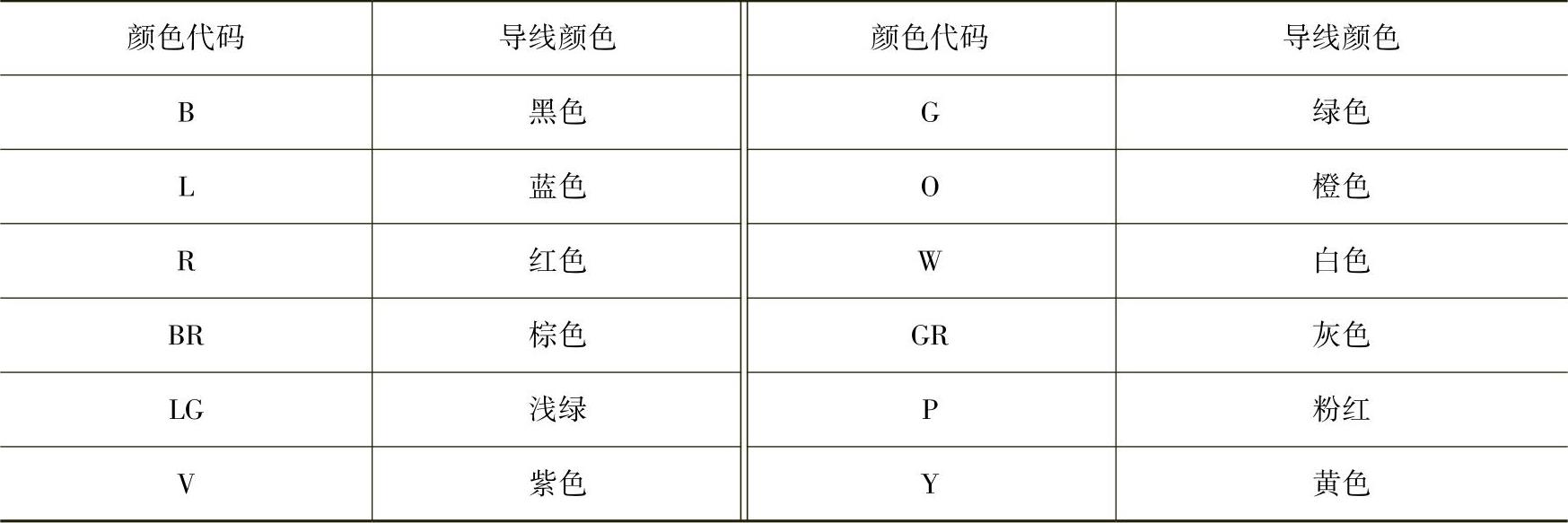

表5-7 丰田车系汽车电路图导线颜色代码

3.插接器编号

表示与电气元件连接的插接器，S40和S41表示与起动继电器连接的插接器。插接器的端子排列情况列于图中的某个位置，或在其他图中表示。通常还标有插接器的颜色，其中未标注的为乳白色。

4.插接器端子编号

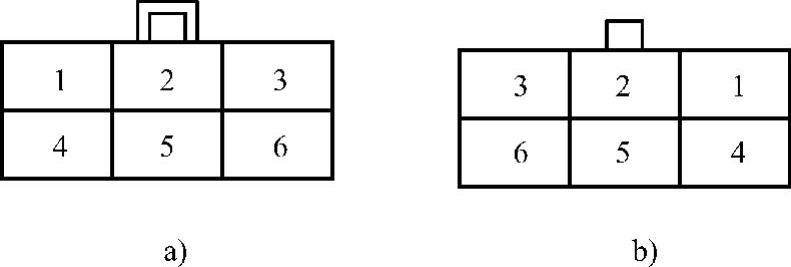

用数字表示插接器端子号，可从插接器端子排列图中找到该端子的具体位置。插座各端子的编号从左到右排列，插头端子的编号则相反，如图5-14所示。

5.线间插接器标记

用符号“≫”表示导线与导线之间用插接器连接。线框中间的字母和数字“EA4”为插接器代号，线框外的数字表示连接该导线的插接器端子号。(www.daowen.com)

图5-14 插座与插头端子编号

插接器代号中的第一个字母表示了插接器的位置。E指发动机室，I为仪表盘及周围区域，B为车身及周围区域。

6.适用说明

用“（）”中的文字说明该线路、电气元件或连接所适用的发动机、车型或技术条件。

7.接线盒标记

用带黑影的“≫”符号表示导线从接线盒插接，圆线框中间的数字和字母“3B”为插接器代号，其中数字“3”表示该插接器位于3号接线盒，圆线框外的数字“6”表示该导线连接插接器的6号端子。

8.继电器盒标记

用带黑影的“≫”符号表示导线从继电器盒插接，圆线框中间的数字表示继电器盒号码，“1”表示该继电器位于1号位置，圆线框外的数字表示继电器端子号。

9.线路连接端代号

为减少电路图中的交叉，电路图中交叉较多的导线也采用截断的方法，断点用圆圈表示，并用圆圈内的字母表示该线路与下一页标有相同字母的导线相连接。

10.元件代号

用字母或字母加数字表示电气元件，通常在该元件代号旁注有元件的中文名称，无中文注释的，可根据元件代号从相关的表中查得该元件代号所代表的元件。

11.搭铁点标记

用符号“▽”表示搭铁点位置，符号中间的字母为搭铁点代号，代号中的第一个字母表示了搭铁点位置：E指发动机室，I为仪表盘及周围区域，B为车身及周围区域。电路图中通常在搭铁标记旁用文字说明搭铁点的具体位置。
