1.零件号

雪铁龙车系电路原理图和线路布置图中各电气元件均用数字编号，可通过图注或零件清单表格查得该数字编号所表示的部件。

2.线束标记

在电路图中各导线都标明其所在线束的代号，给寻找线路的方位和走向提供方便。各线束代号如表5-5所示。

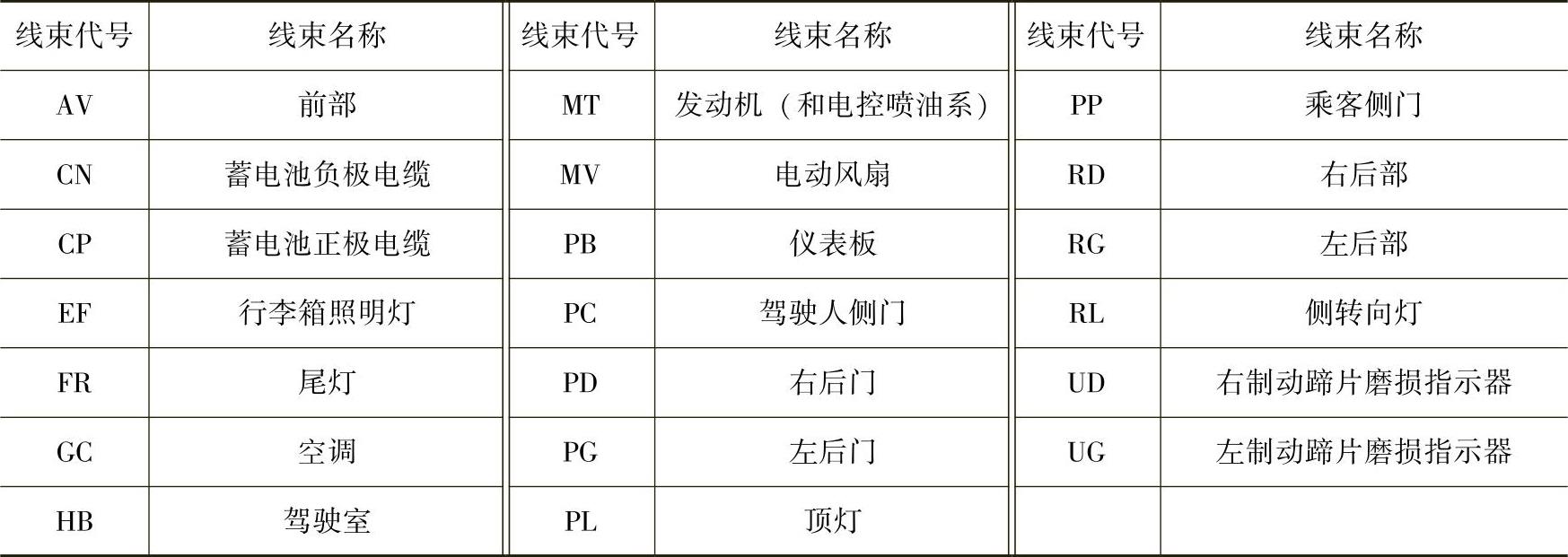

表5-5线束代号

3.导线颜色标记

电路图中用法文字母为颜色代码，标明各导线的颜色，导线的颜色代码如表5-6所示。

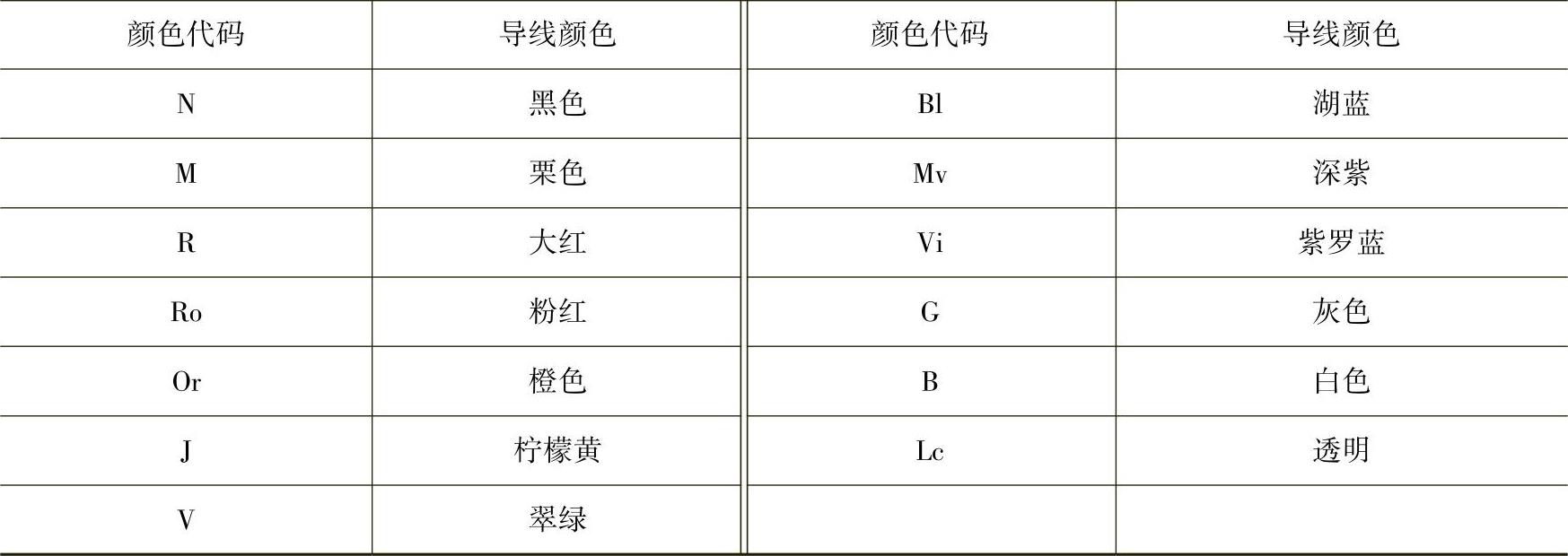

表5-6 电路图中导线的颜色代码

导线代码标注在该电路的左边，双色线则将表示两种颜色的代码分别标注在该电路的两侧，左侧代码表示导线底色，右侧代码表示导线条纹颜色。

有的导线颜色代码字母上方加了一横杠，用于区别线束代码。

4.插接器标记

雪铁龙车系汽车电路中各种插接器在电路图中均用线框表示，通过标注字母和数字来表示插接器的类型或颜色、插接器的端子数和该端子的排列顺序等。不同类型的插接器其表示方法如图5-9所示。

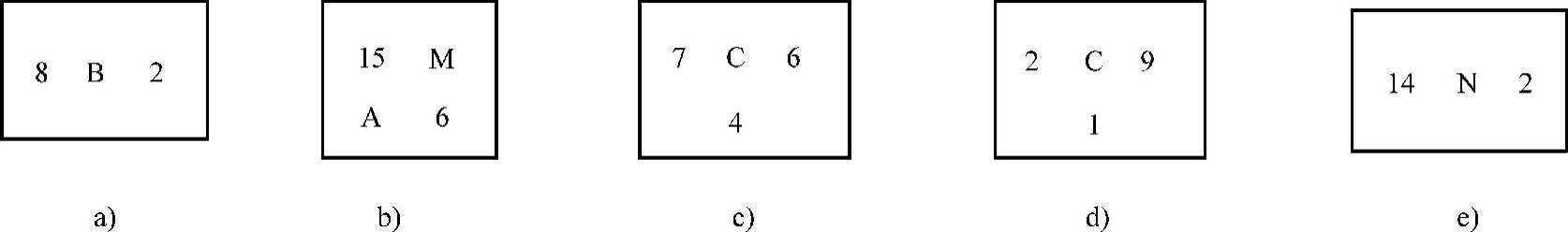

图5-9 电路图中插接器的标注方法

a）单排插接器 b）双排插接器 c）前围板插接器 d）前围板插接器 e）14端子圆插接器

（1）单列插接器

插接器只有一排插脚或插孔，插接器及各端子在电路图中的表示示例如图5-9a所示，标注说明如下：

左边的数字表示插接器端子数，此例“8”表示该插脚器有8个端子。

中间的字母表示插接器颜色，此例“B”表示该插接器为白色。

右边的数字表示端子的排列顺序，此例“2”表示是该插接器中的第2号端子。

（2）双列插接器

插接器有两排插脚或插孔，插接器及各端子在电路图中的表示示例如图5-9b所示，标注说明如下：(www.daowen.com)

上排数字表示插接器端子数，此例“15”表示该插脚器有15个端子。

上排字母表示插接器颜色，此例“M”表示该插接器为栗色。

下排字母表示插接器端子的列数，此例“A”表示是该插接器中的A列。

下排数字表示该端子的排列顺序，此例“6”表示是A列中的第6号端子。

（3）前围板插接器

前围板插接器位于风窗玻璃左下侧的车身内，用于前部线束和仪表板线束的连接，它共有62个插孔，如图5-10所示，由八个7端子接线板和两个2端子接线板与之连接。前围板插接器及各插脚在电路图中的表示示例如图5-9c、图5-9d所示。

1）图5-9c说明如下：

上排左边数字表示插接器端子数，此例“7”表示该插脚器有7个端子。

上排中间字母“C”表示是前围板插接器。

上排右边数字表示组数，此例“6”表示是第6组插接器；

下排数字表示该端子排列顺序，此例“4”表示是该插接器的第4号端子。

2）图5-9d说明如下：

上排左边数字表示插接器端子数，此例“2”表示该插脚器有2个端子。

上排中间字母“C”表示是前围板插接器。

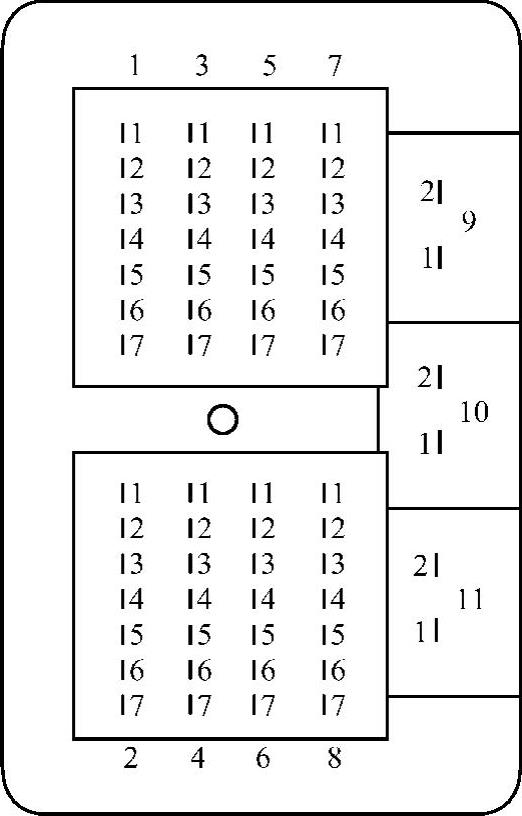

图5-10 62端子插接器排列

上排右边数字表示组数，此例“9”表示是第9组插接器。

下排数字表示该端子排列顺序，此例“1”表示是该插接器的第1号端子。

（4）14端子圆插接器

该插接器位于发动机罩下左侧的熔断器盒内，用于前部AV线束与发动机MT线束的连接，呈黑色，插接器及各插脚在电路图的表示方法如图5-9e所示，说明如下：

左边的数字“14”表示是14端子插接器。

中间的字母“N”表示插接器为黑色。

右边的数字表示该端子的排列顺序，此例“2”表示是该插接器中的第2号端子。
