学会识读汽车电路图-教你识读汽车电路图

大众车系汽车电路图中的代号和编号含义说明如下:

1.继电器插接器端子代号

表示了继电器插接器连接端子的端子号及接线柱标记。比如:图5-2中“2/30”、“3/87”、“4/86”、“6/85”,分别表示了继电器插接器的2、3、4、6号端子,连接的接线柱标记为30、87、86、85。德国大众各电气元件的接线柱标记都列入德国工业标准(DIN72552),德国汽车电路图上的接点标记如表5-1所示。

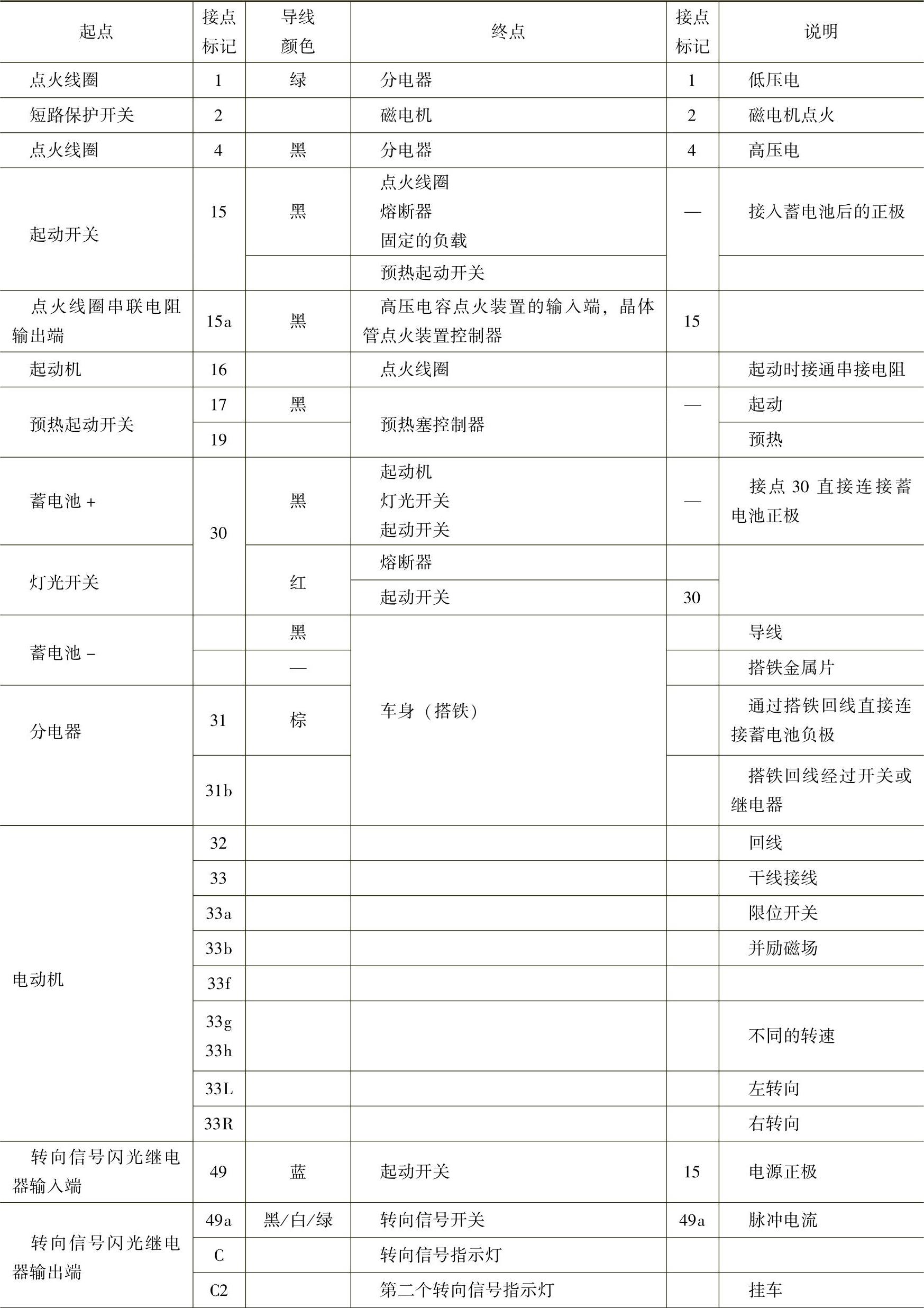

表5-1 德国汽车电路图上线路接点标记与导线颜色

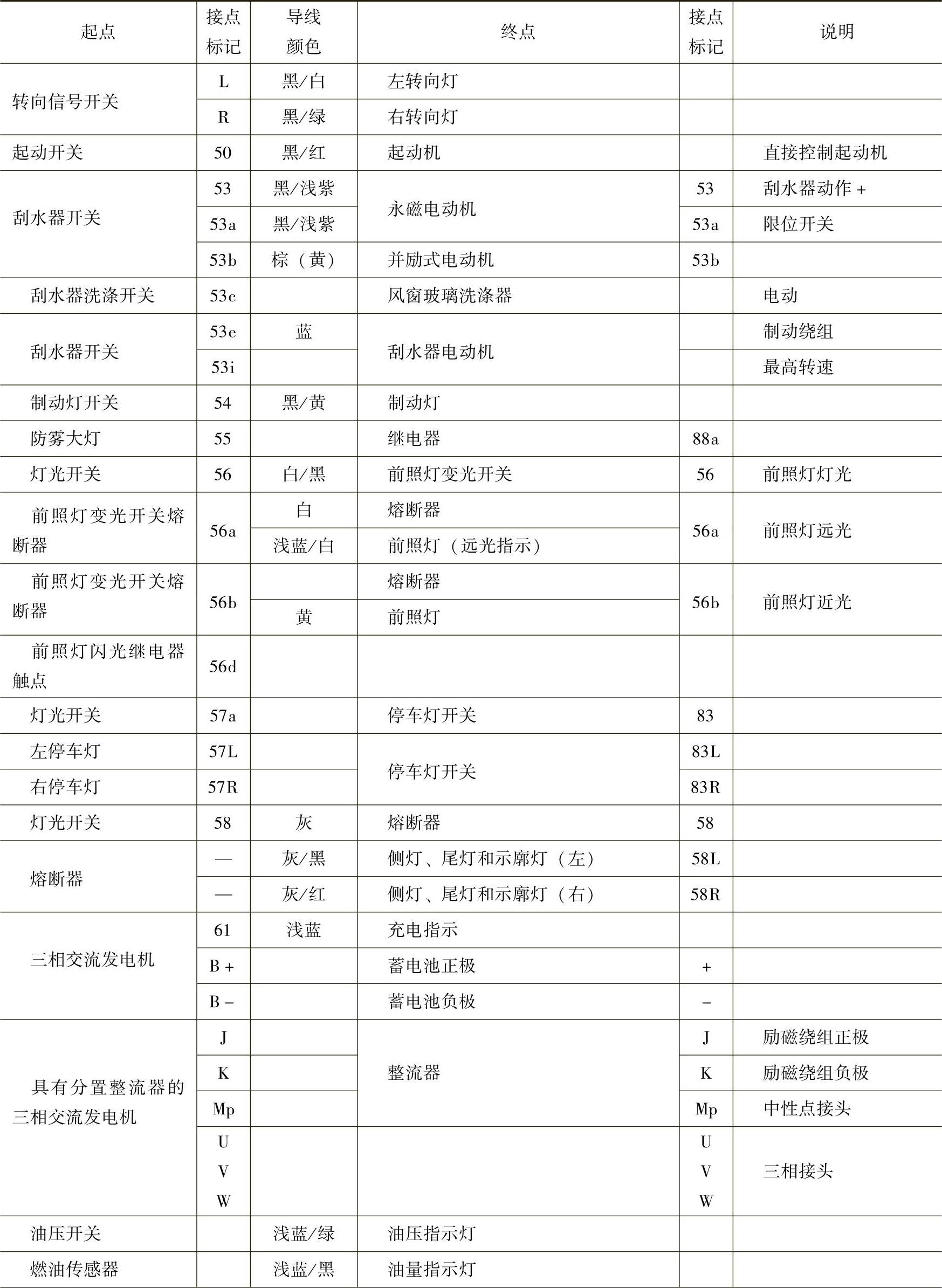

(续)

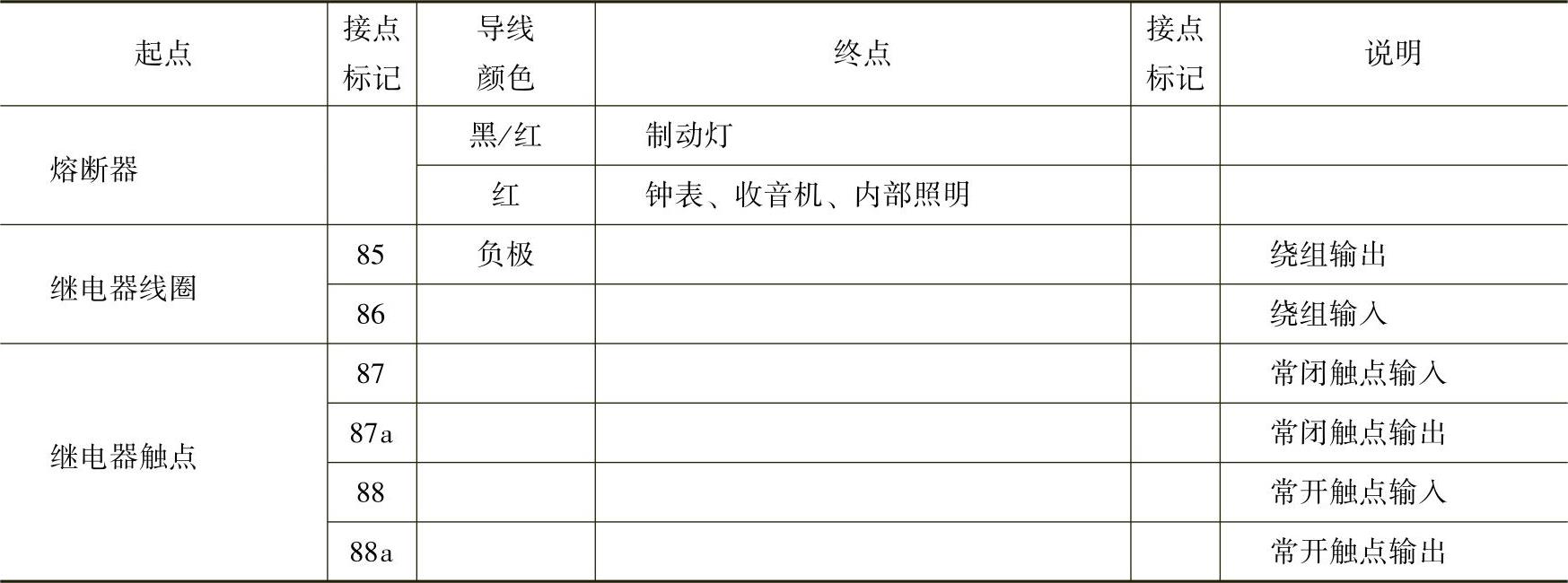

(续)


2.继电器的位置编号

用方框黑底白字的数字表示该继电器在继电器盒中的位置,比如:图5-2中“2”表示该继电器在继电器盒中的2号位置。该继电器的名称和作用,可通过元件代号了解到。

3.线路连接编号

电路图线路从该处中断,方框中的数字表示该断开点接续的导线。接续的导线可能在本页图中,也可能在另页图中。

4.导线颜色与截面积标记

导线的颜色通常用代码标记,各代码的含义为:ws白色;sw黑色;ro红色;br棕色;gn绿色;bl蓝色;gr灰色;ge黄色;li紫色。

一些大众汽车的图书资料中,电路图导线的颜色直接用汉字标记。双色线的两种颜色用“/”分隔。比如:“棕/红”,表示导线的底色是棕色,条纹为红色。

颜色标记上方或下方的数字表示导线的标称截面积,单位为mm2

5.附加熔断器代号

图5-2中的附加熔断器代号“S123”是表示在中央线路板上的第123号10A熔断器。(www.daowen.com)

6.线束插接器代号

表示了连接的两线束、插接器的端子数和连接的端子号,可从图注或元件说明表中查到该代号所代表的插接器所连接的线束。比如:图5-2中的“T8 a/6”,T8 a是连接发动机线束和发动机右线束的线束插接器,该连接线路为8端子插接器的6号端子。

7.线束内铰接点代号

表示了线路在此处有一个铰接点,铰接点所在的线束可从图注中查得,比如:图5-2中的“A2”表示是正极接线,在发动机线束内。

8.搭铁点代号

表示该搭铁点的位置,可以从图注或说明表中查得搭铁点在车身上的具体位置。比如:图5-2中的“①”表示了搭铁点在发动机ECU旁的车身上。

9.线路代号

表示特定的线路,比如:“30”表示直接来自蓄电池正极的电源线;“15”表示点火开关在点火或起动位置时通电的小容量电源线;“X”表示点火开关在点火或起动位置时的大容量电源线;“31”表示搭铁线;图5-2中的“C”则表示是中央线路板中的内部线。

10.熔断器代号

表示熔断器的作用、位置及额定电流等。图5-2中“S5”表示是燃油泵电路的熔断器,在熔断器盒的5号位置;10A则表示该熔断器的额定电流为10A。

11.中央接线板插接器代号

表示中央接线板的多端子或单端子插接器、端子号和导线的位置。比如:图5-2中的“D13”表示该导线由D插接器的13号端子连接。

12.电气元件插接器代号

表示电气元件插接器的端子数、连接的端子号等。比如:图5-2中的“T80/3”表示该元件连接线束的插接器有80个端子,该导线连接的是3号端子。

13.电气元件代号

大众车系汽车电路图中的元件均用字母和数字组成的代号表示,并通过图注或列表说明各元件代号所代表的电气元件。图5-2中各元件代号的含义见其图注。

14.内部连接代号

表示该导线与其他页电路图中标注相同字母的内部连接是相连的。
