大众车系汽车电路图的表示方法示例如图5-2所示。

从图5-2可知,大众车系汽车电路图通常以线路连接图的形式表示,对于线路故障查寻比较方便,但分析电路原理相对要困难一些。

通过分析大众车系汽车电路图,总结该车系汽车电路图特点如下:

1.用不同的线条表示不同的连接

电路图的连接导线用粗实线表示,并都标明导线的颜色和截面积,内部连接(非导线连接)用细实线表示。

2.用符号和代号表示电气元件

电路图中的电气元件都是用规定的符号画出,并用字母或字母加数字组成的代号来表示,例如:N31表示第二缸喷油器,S5表示燃油泵熔断器。

3.采用断线代号以减少电路图中交叉线

为避免电路图中有太多的线路交叉而影响识图,将一条交叉较多的线路中间断开,断点用小线框中的连接端编号标注,以标明导线的连接点,例如:图5-2中的61、66、84等,(www.daowen.com)

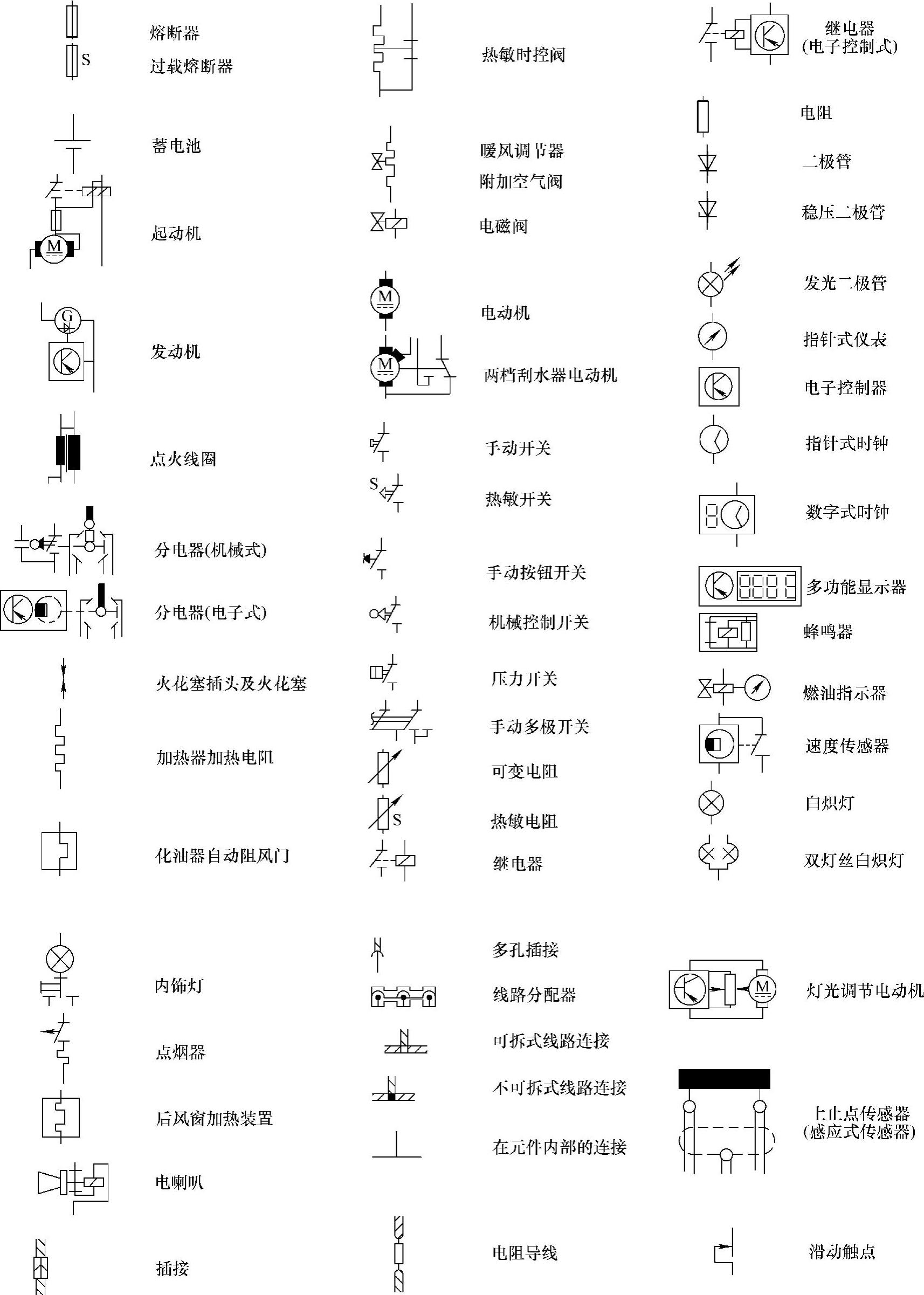

图5-1 大众车系汽车电路图符号

与它处电路图中相同连接端编号的导线相连。

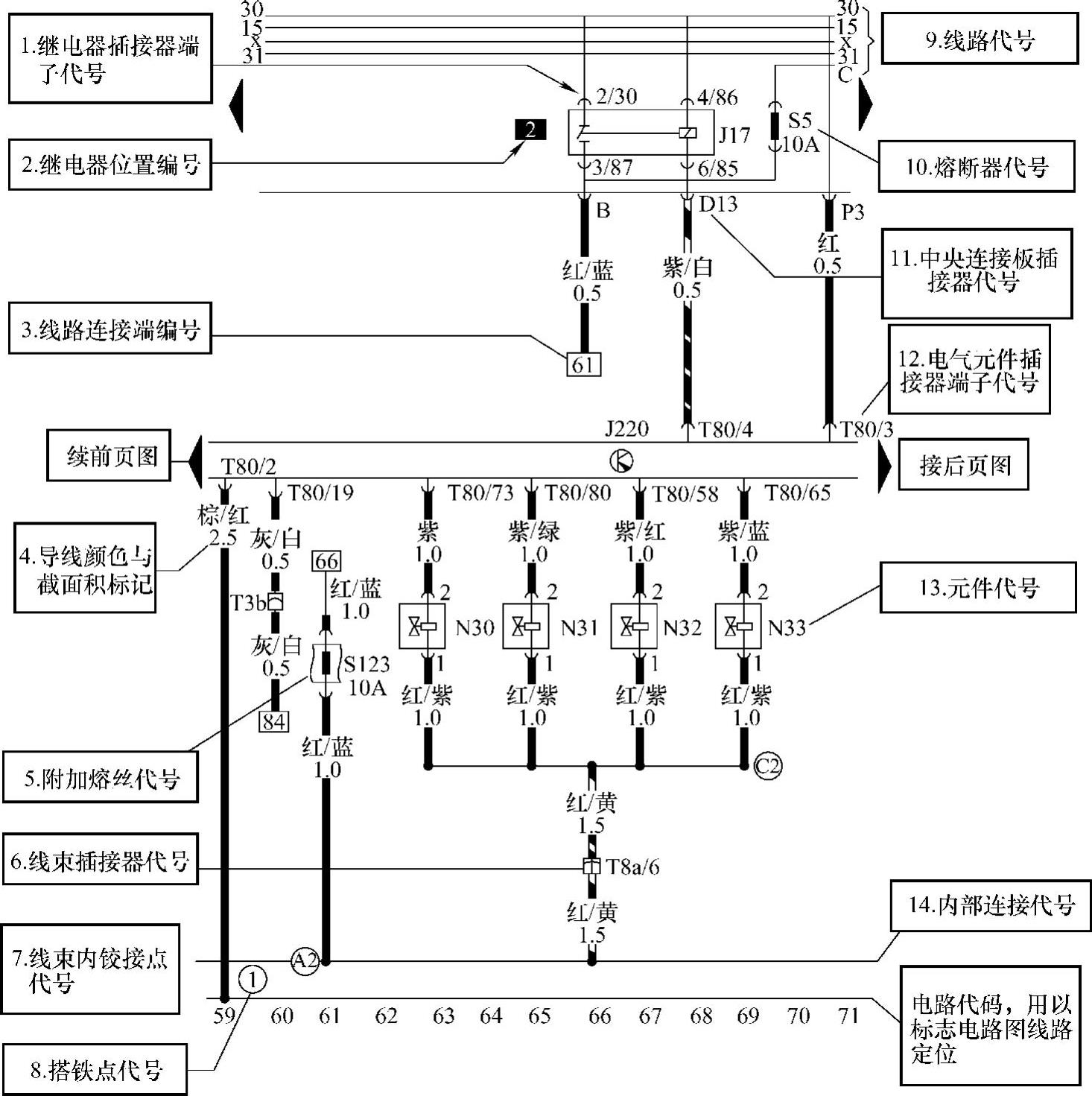

图5-2 大众车系汽车电路图表示方法

①—搭铁点 在发动机ECU旁的车身处 A2—正极接线 在发动机线束内T8a—发动机线束与发动机右线束插接器 C2—在发动机右线束内 S123—熔断器 N30—第一缸喷油器 N31—第二缸喷油器 N32—第三缸喷油器 N33—第四缸喷油器 J17—燃油泵继电器 J220—Motronic发动机ECU S5—燃油泵熔断器

4.汽车电气系统线路铰接点和搭铁点清晰

在电路图中标示出了线路铰接点和搭铁点的代号,并在图注中说明铰接点和搭铁点的位置。清楚大众车系电路的这些特点,对识读电路图会有较大的帮助。
