教你轿车照明电路图识读-典型轿车照明电路解析

轿车的车内照明灯具配备比较多,其照明系统电路相对于载货汽车要复杂一些。典型的轿车照明系统电路如图3-68所示。

1.电路特点分析

该照明系统电路应用于桑塔纳轿车,前照灯由车灯开关2档接通,车灯开关在2档时,通过变光开关进行远近光切换。此外,远光灯还可由自动复位的超车灯开关直接控制,在汽车超车时使用。

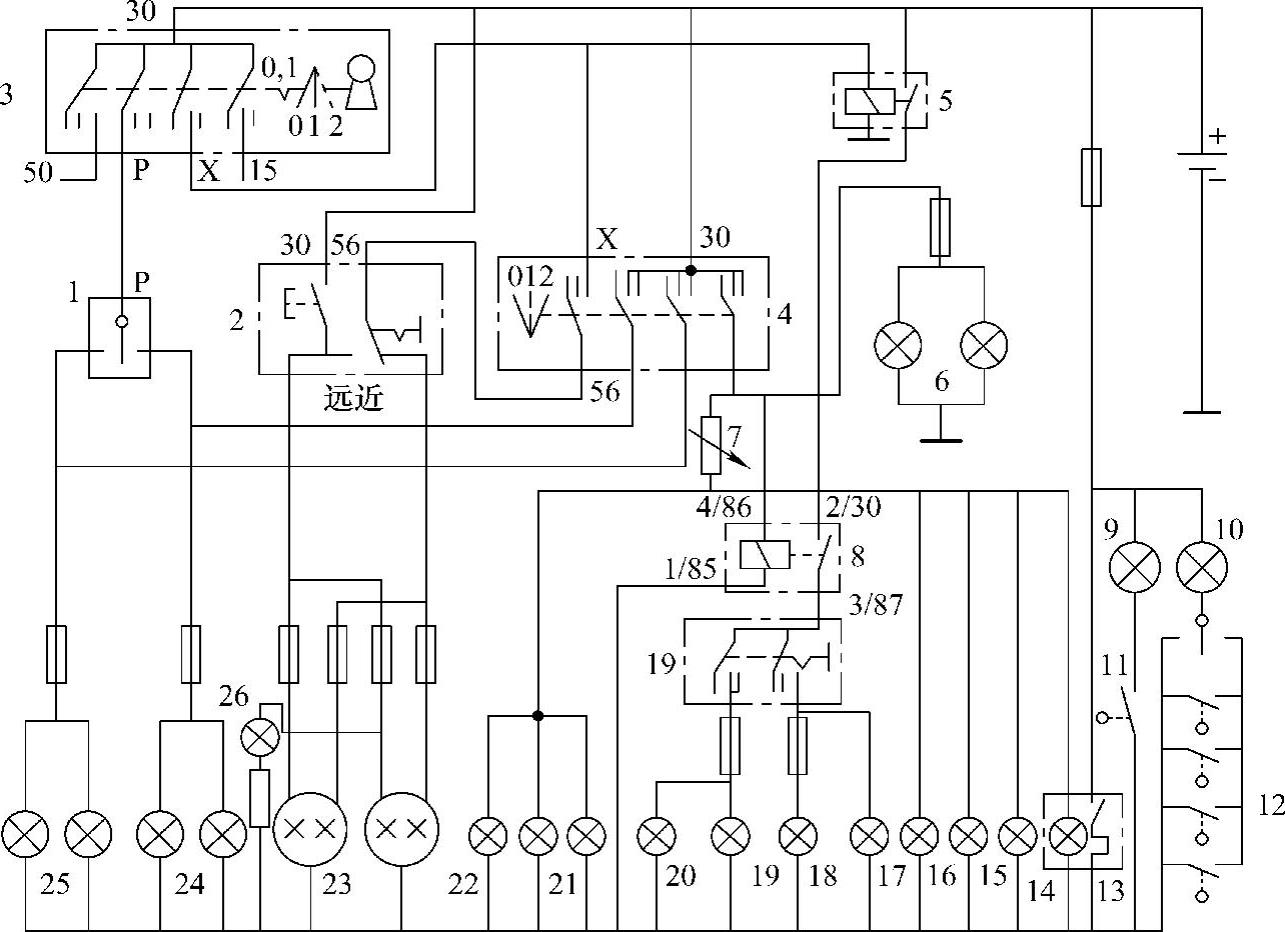

图3-68 典型的轿车照明系统电路

1—停车灯开关 2—变光和超车灯开关 3—点火开关 4—车灯开关 5—中间继电器 6—牌照灯 7—仪表灯调光电阻 8—雾灯继电器 9—行李箱灯 10—前顶灯 11—行李箱灯开关 12—前顶灯门控开关 13—点烟器照明灯 14—前后雾灯开关照明灯 15—后风窗除霜器开关照明灯 16—暖气开关照明灯 17—雾灯指示灯 18—后雾灯 19—前后雾灯开关 20—前雾灯 21—仪表灯 22—时钟照明灯 23—前照灯 24—右前后示廓灯 25—左前后示廓灯 26—远光指示灯

该轿车照明电路中的雾灯开关电路中连接了中间继电器和雾灯继电器,中间继电器在点火开关处于点火档时接通,雾灯继电器是在车灯开关1档时接通。因此,该照明电路只有在点火开关接通且车灯开关也接通时,才能用雾灯开关Ⅰ档接通前雾灯,用雾灯开关Ⅱ档同时接通前后雾灯。

牌照灯由车灯开关控制,在车灯开关Ⅰ档和Ⅱ档时均接通。

顶灯和行李箱灯由门控开关控制,当行李箱或车门打开时,其门控开关就会接通行李箱灯或顶灯电路。

仪表板、时钟、点烟器、后除霜器开关、空调开关、雾灯开关等的照明灯也均由车灯开关控制。当车灯开关在Ⅰ档或Ⅱ档时,上述照明灯均被接通,其亮度可通过仪表调光电阻调节。

在停车(点火开关断开)时,前后示廓灯可由停车灯开关控制,这时示廓灯当作停车灯使用。

与其他汽车一样,该轿车的电路熔断器都集中安装在中央接线板处,各继电器基本上也都安装于此处,中央接线板通过插接方式连接各个用电设备及控制开关的线束插接器。了解中央接线板的结构和各接线端子所连接的部件,会给电路原理分析、电路故障查寻带来极大的方便。

2.电路工作原理

(1)车灯开关电路原理

当车灯开关拨至1档时,示廓灯、牌照灯、仪表及各种开关照明灯等通电亮起,电流通路为:蓄电池+→车灯开关1档触点→仪表灯调光电阻→仪表及各开关照明灯→搭铁→蓄电池-。(www.daowen.com)

→示廓灯、牌照灯

当车灯开关拨至2档时,则同时接通前照灯电路,并可通过变光开关进行远光和近光切换,前照灯亮起时的电流通路为:蓄电池+→车灯开关2档触点→变光开关→远光灯/近光灯→搭铁→蓄电池-。

变光和超车灯开关中的超车开关为无锁止的手动开关,在未开前照灯或前照灯处于近光灯状态下,驾驶人均可通过超车开关接通远光灯,以示超车。

(2)雾灯电路原理

接通点火开关(1档),中间继电器线圈通电使其触点闭合,雾灯继电器电源端子接通电源;接通车灯开关(1档或2档),雾灯继电器线圈通电,其触点闭合,使前后雾灯开关电源端子接通电源。此时,驾驶人就可通过前后雾灯开关接通前雾灯或前后雾灯。雾灯亮起时的电流通路为:蓄电池+→中间继电器触点→雾灯继电器触点→雾灯开关→后雾灯或前后雾灯→搭铁→蓄电池-。

(3)顶灯电路原理

车厢内的顶灯控制开关由手动控制和门开关控制。用手动开关可接通顶灯电路(开关拨至左侧位置)而使顶灯亮起;手动开关关闭(开关拨至右侧位置)时,只要四扇车门有一扇门未关闭,门控灯开关就将顶灯电路接通,顶灯亮,用以提醒驾驶人车门未关。

3.电路检测要点

(1)车灯开关电源连接端子30

用直流电压表测量车灯开关电源连接端子30与搭铁之间的电压,应为蓄电池电压。如果电压为0V,需检查车灯电源线路连接;如果电压正常,只是仪表照明灯不亮,则需检查仪表照明灯调光电阻及仪表灯电路;如果电压正常只是示廓灯或牌照灯不亮,则需检查示廓灯电路或牌照灯电路;如果电压正常,只是前照灯不亮,则要检查变光开关、前照灯电路及前照灯等。

(2)变光及超车灯开关连接端子30、56

用直流电压表测量变光与超车灯开关电源端子30,应为蓄电池电压。如果电压不正常,检量其电源线路连接;如果电压正常,但操纵超车灯开关时,前照灯不亮,则需检查超车灯开关、前照灯线路及前照灯等。

将车灯开关拨至2档,用直流电压表测量变光与超车灯开关端子56,应为蓄电池电压。如果电压为0V,检查车灯开关、车灯电源线路;如果电压正常,但前照灯不亮,检查变光开关、前照灯连接线路及前照灯。
