相比于轿车，普通的载货汽车照明系统相对较为简单，典型的载货汽车照明系统电路如图3-67所示。

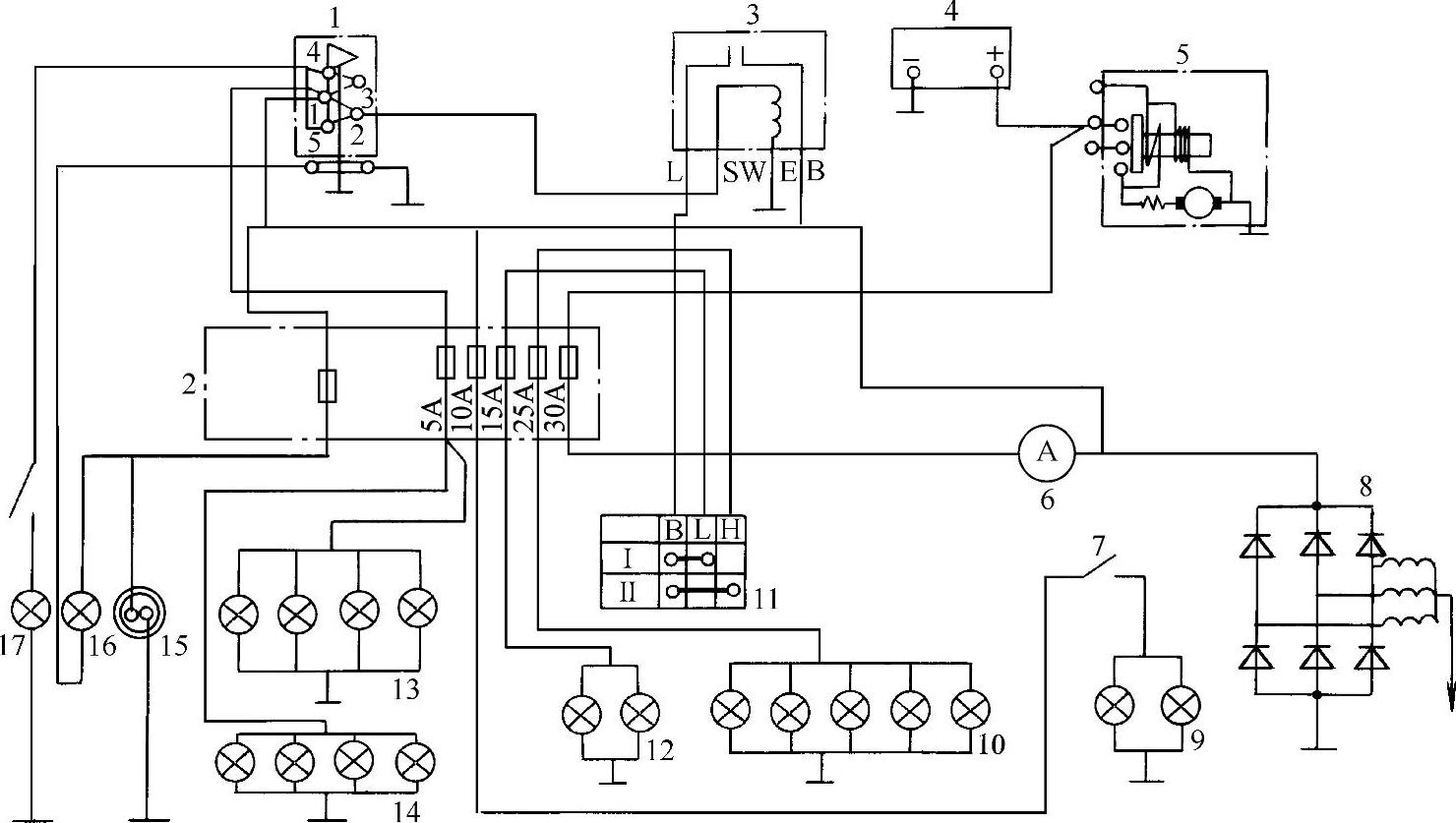

图3-67 典型的载货汽车照明系统电路

1—车灯开关 2—熔断器盒 3—前照灯继电器 4—蓄电池 5—起动机 6—电流表 7—雾灯开关 8—发电机9—雾灯 10—前照灯远光灯 11—前照灯变光开关 12—前照灯近光灯 13—示廓灯/尾灯 14—仪表照明灯 15—工作灯插座 16—顶灯 17—工作灯（发动机罩下灯）

1.电路特点分析

该照明电路在解放CA1091载货汽车上应用，照明电路中的车灯开关通常采用复合式，该推拉式复合开关有两档，Ⅰ档接通示廓灯、尾灯、仪表照明灯等，Ⅱ档则同时接通前照灯；旋钮开关（在车灯开关不拉出的位置时旋转拉钮）接通顶灯。

由于前照灯的工作电流较大，因而该前照灯电路中设置了保护继电器。前照灯开关（车灯开关Ⅱ档）控制前照灯继电器线圈通断电，继电器触点为常开，触点闭合时接通前照灯电路。

机械式变光开关用于前照灯的远光和近光切换，开关按压一次，前照灯就切换一次远近光。

2.电路工作原理

（1）车灯开关电路原理

车灯开关拉至Ⅰ档时，示廓灯、尾灯、仪表照明灯等均通电亮起，其电流通路为：蓄电池+→30A熔丝→电流表→车灯开关Ⅰ档触点→5A熔断器→示廓灯/尾灯、仪表照明灯→搭铁→蓄电池-。(www.daowen.com)

车灯开关拉至Ⅱ档时，前照灯继电器线圈同时通电，其电流通路为：蓄电池+→30A熔断器→电流表→车灯开关Ⅱ档触点→前照灯继电器线圈→搭铁→蓄电池-。

前照灯继电器线圈通电后，使触点闭合，接通前照灯电路，前照灯亮起，其电流通路为：蓄电池+→30A熔断器→电流表→前照灯继电器接柱B→前照灯继电器触点→前照灯继电器接柱L→前照灯变光开关→前照灯远光灯或近光灯→搭铁→蓄电池-。

在发动机工作、发电机正常发电时，上述电流通路的电源是发电机。由发电机供电时的前照灯电流通路为：发电机+→前照灯继电器接柱B→前照灯继电器触点→前照灯继电器接柱L→前照灯变光开关→前照灯远光灯或近光灯→搭铁→发电机-。

（2）雾灯开关电路原理

接通雾灯开关时，雾灯电路通电亮起，其电流通路为：蓄电池+→30A熔断器→电流表→10A熔断器→雾灯开关→雾灯→搭铁→蓄电池-。

3.照明电路检测要点

（1）前照灯继电器电源接线柱B

用直流电压表测量前照灯继电器电源接线柱B与搭铁之间的电压，应为蓄电池电压。如果无蓄电池电压，需检查熔断器盒内的30A熔断器熔丝是否熔断、继电器B接线柱（经电流表、熔断器盒）到起动机电源接线柱之间的线路连接有无断路或接触不良。

（2）前照灯继电器开关接线柱SW和灯接线柱L

将车灯开关拉至Ⅱ档，分别测量“SW”和“L”接线柱与搭铁之间的电压，应为蓄电池电压。如果“SW”接线柱电压正常，而“L”接线柱无电压，则需检查前照灯继电器；如果“SW”接线柱无蓄电池电压，则需检查继电器与车灯开关的线路有无断路、车灯开关是否已损坏；如果“SW”和“L”接线柱与搭铁之间的电压均正常，但前照灯不亮（只远光灯不亮、只近光灯不亮、远近光灯均不亮），则需检查熔断器盒内的熔丝（25A熔断器熔丝断时远光灯不亮，15A熔断器熔丝断时近光灯不亮）是否已烧断、变光开关是否有故障、前照灯灯泡是否烧坏、前照灯继电器至前照灯之间的线路有无断路或连接不良。
