带起动继电器的典型起动机控制电路一例如图3-29所示。

1.电路特点

起动机控制电路中增设了起动继电器，起动继电器触点常开，串连在起动机电磁开关电源电路中，触点闭合时接通起动机电磁开关电路；起动继电器线圈电路由点火开关（起动档）控制其通断，起动继电器线圈通电时，起动继电器触点闭合。

该起动控制电路使较大的电磁开关电流（达35～45A）由起动继电器触点控制，点火开关起动档只是控制较小的继电器线圈电流，因此，点火开关（起动档触点）不容易烧蚀，延长了点火开关的使用寿命。

2.电路工作原理

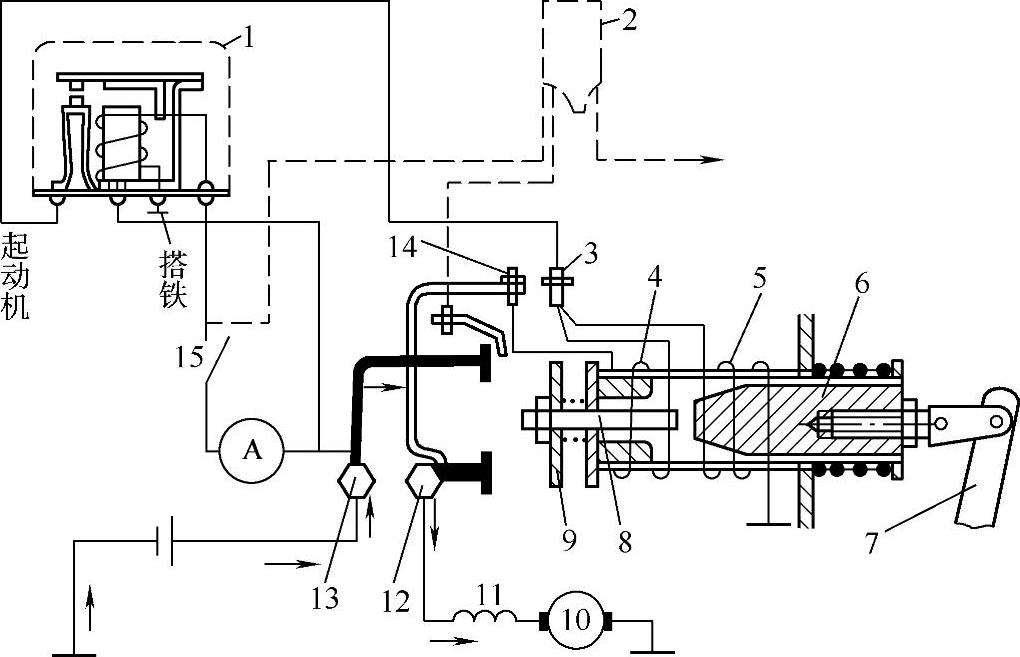

图3-29 QD124型起动机控制电路

1—起动继电器 2—点火线圈 3—电磁开关接柱 4—吸引线圈 5—保持线圈 6—活动铁心 7—拨叉 8—接触盘推杆 9—接触盘 10—电枢 11—励磁绕组 12—电动机接线柱 13—蓄电池接线柱 14—附加电阻短路接线柱 15—点火开关

起动时，将点火开关转动至起动档，起动继电器线圈通电，其电流通路为：蓄电池+→蓄电池接柱13→电流表→点火开关（起动触点）→起动继电器SW接线柱→起动继电器线圈→搭铁→蓄电池-。起动继电器线圈产生的电磁力将触点吸合，接通起动机电磁开关电路，起动机便开始工作。(www.daowen.com)

3.电路检测要点

（1）起动机电源接线柱

测量起动机上电源接线柱与搭铁之间的电压，应为蓄电池电压。如果无蓄电池电压，则需检查蓄电池极桩上线夹的连接是否良好。

（2）起动机电磁开关接线柱

测量电磁开关接线柱与搭铁之间的电阻，如果不通或有较大电阻，则需检查电磁开关内两线圈的连接处是否有断脱或接触不良。

（3）起动继电器通电试验

用一根导线将蓄电池电压直接连接到起动继电器的“SW”接线柱，起动机应能正常工作。如果起动机不工作，再进行起动机电磁开关通电试验，以诊断故障在起动机、起动电源还是在其控制线路。
