在汽车电路中，将线路走向一致，布置在一起的导线包扎在一起，形成线束。线束的包扎对导线起到保护作用，并可使汽车电路的实际线路变得简明。汽车电路线束图用于表示汽车电路线束的结构与布置，以及各电气设备的具体布置，根据所表示的侧重点不同，汽车电路线束图可大致分为线束结构图、线束定位图和布线图三种。

1.线束结构图的特点

汽车电路线束结构图用来表示电路线束的结构，汽车电路线束结构图实例如图2-21所示。

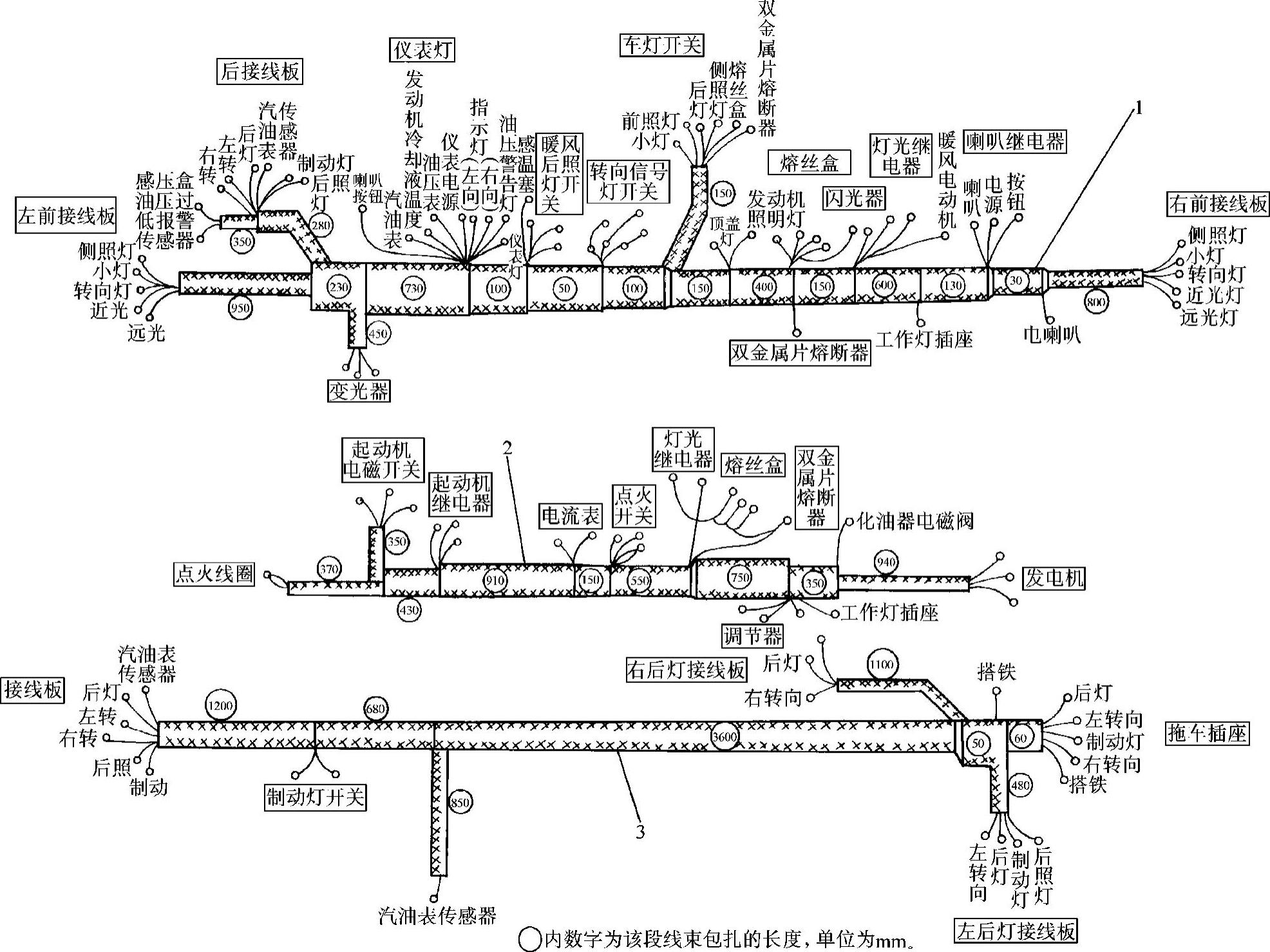

图2-21 东风EQ1090汽车电路线束结构图

1—驾驶室线束 2—电源点火、起动线束 3—车架线束

汽车电路线束结构图完整地表示了该条线束的结构尺寸、分支情况及连接端子的分布情况等，对线路的连接、线束的修复有很大的帮助。由于现代汽车电路线束已从原来的整车电路线束转为分散的多条小型线束，导线出现了断路故障通常采用更换线束的方式修复，而连接也采用插接器的插接方式，因此，汽车电路线束结构图的作用已显得无关紧要。一些汽车维修资料中，汽车电路线束结构图通常只有线束备件号而没有结构尺寸信息，或不提供汽车电路线束结构图。

2.线束定位图的特点

汽车电路线束定位图用于表达一条或几条电路线束的走向、连接点及线束固定等信息。线束定位图实例如图2-22所示。

(www.daowen.com)

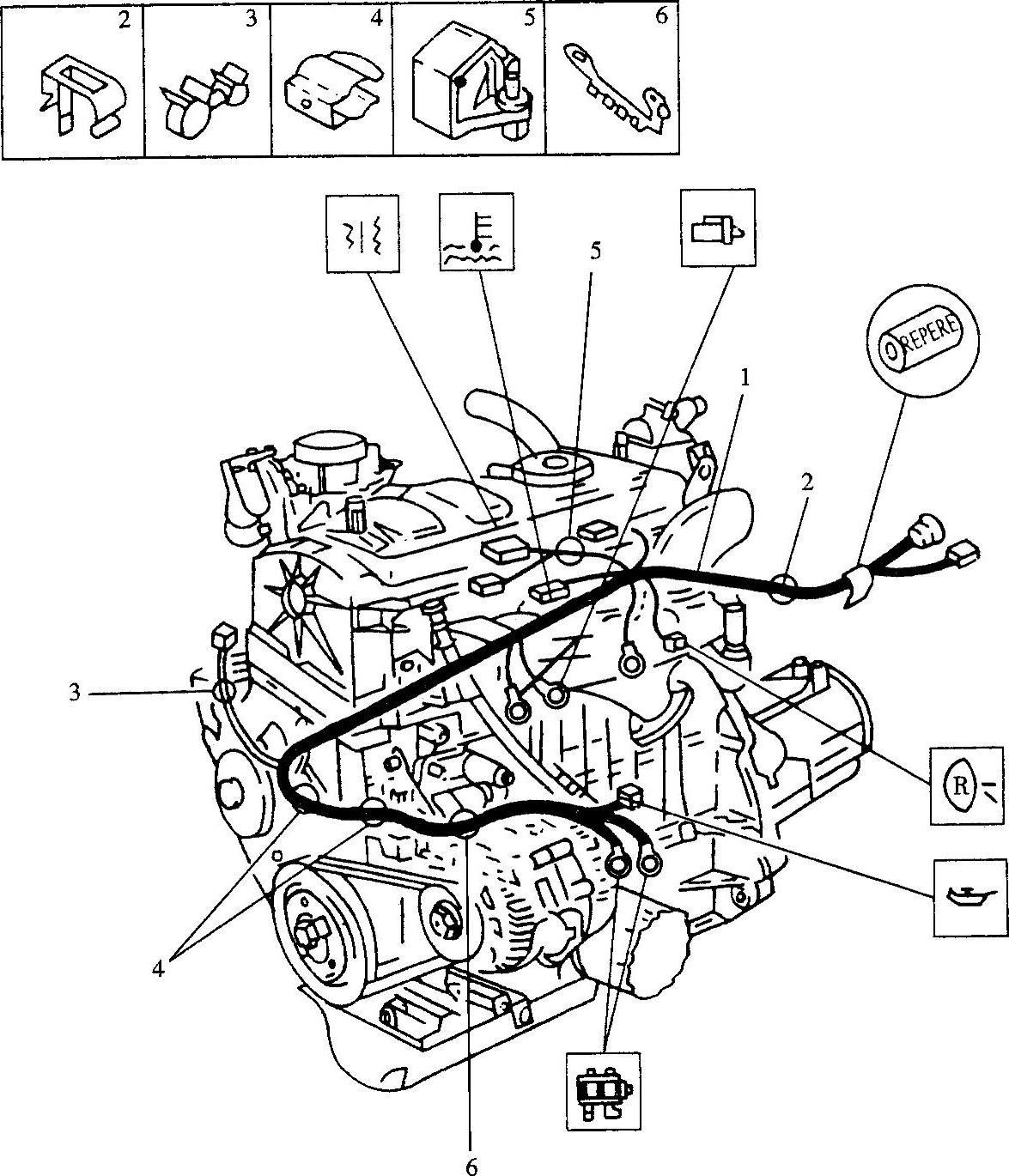

图2-22 富康轿车TU5JP/K发动机电路线束定位图

1—发动机电路线束 2、3、4—卡子 5—支架 6—支承夹

从线束定位图实例中可知，汽车维修资料提供汽车电路线束定位图，就是为了适应现代汽车线束采用更换方式修复的变化，利用线束定位图，主要是方便汽车电路线束的更换。

3.线束布线图的特点

汽车电路布线图用于表达某个电路系统的线束及所连接电气部件的分布情况。汽车电路线束布线图如图1-23所示。

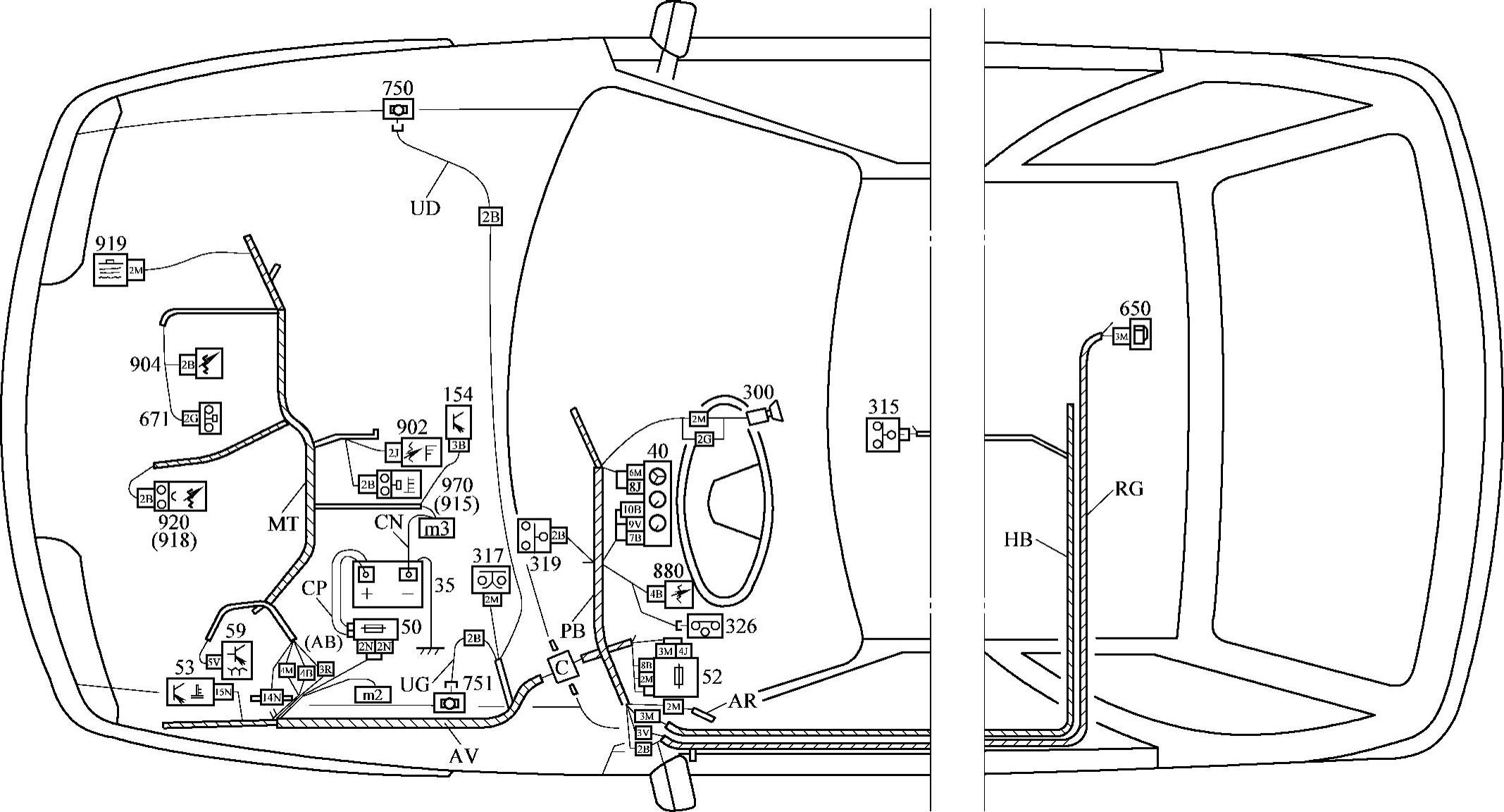

图2-23 富康988轿车仪表系统线束布线图

35—蓄电池 40—仪表 板50—发动机盖下熔断器盒 52—驾驶室内熔断器盒 53—冷却液温度控制盒 300—点火开关 315—驻车制动灯开关 317—液面开关 319—制动灯开关 326—阻风门开关 650—燃油表传感器 671—机油压力传感器 750—左前制动摩擦片 751—右前制动摩擦片 880—仪表照明变阻器 915、919—冷却液温度传感器 59、154、902、904、918、920、970—未装备

从汽车电路线束布线图实例可知，汽车电路布线图直观、清晰地反映了汽车电路线束的布置和线束所连接器件的具体位置。一些汽车电路线束图还给出了各插接器端子的排列情况，给查找汽车电器和线路故障提供了方便。
