汽车电路线路图用于表示汽车电系线路的实际连接关系和线路的分布情况，有分布图和接线图两种形式。

1.线路分布图的特点

汽车电路线路分布图将汽车电路中各个电气设备按其实际位置布置，各条线路的布置和连接也与汽车电路的实际情况相一致。线路分布图实例如图2-19所示。

从线路分布图中可了解汽车电路中各个电气设备及线路的大致布置情况，以及每条导线的实际连接情况。线路分布图的缺点是线路分布图中的线路过于密集，且纵横交错，用作线路寻查和电路原理分析就不太有用。因此，现代汽车已很少用线路分布图表示，尤其是全车线路图，基本上已不用线路图表示。

2.接线图的特点

接线图表示了各电器与电源之间的实际连接关系，但各电器的位置和线路的布置等则都作了简化。汽车电路接线图实例如图1-20所示。

汽车电路接线图反映线路的实际连接关系，但图面线路没有了布线图的纵横交错，线路寻查比较方便，接线图通常还被当作汽车电路原理图使用。虽然接线图用作分析电路原理不如原理图简单明了，但特别适合用作故障查寻，因此，现代汽车维修资料中通常提供汽车电路的接线图。

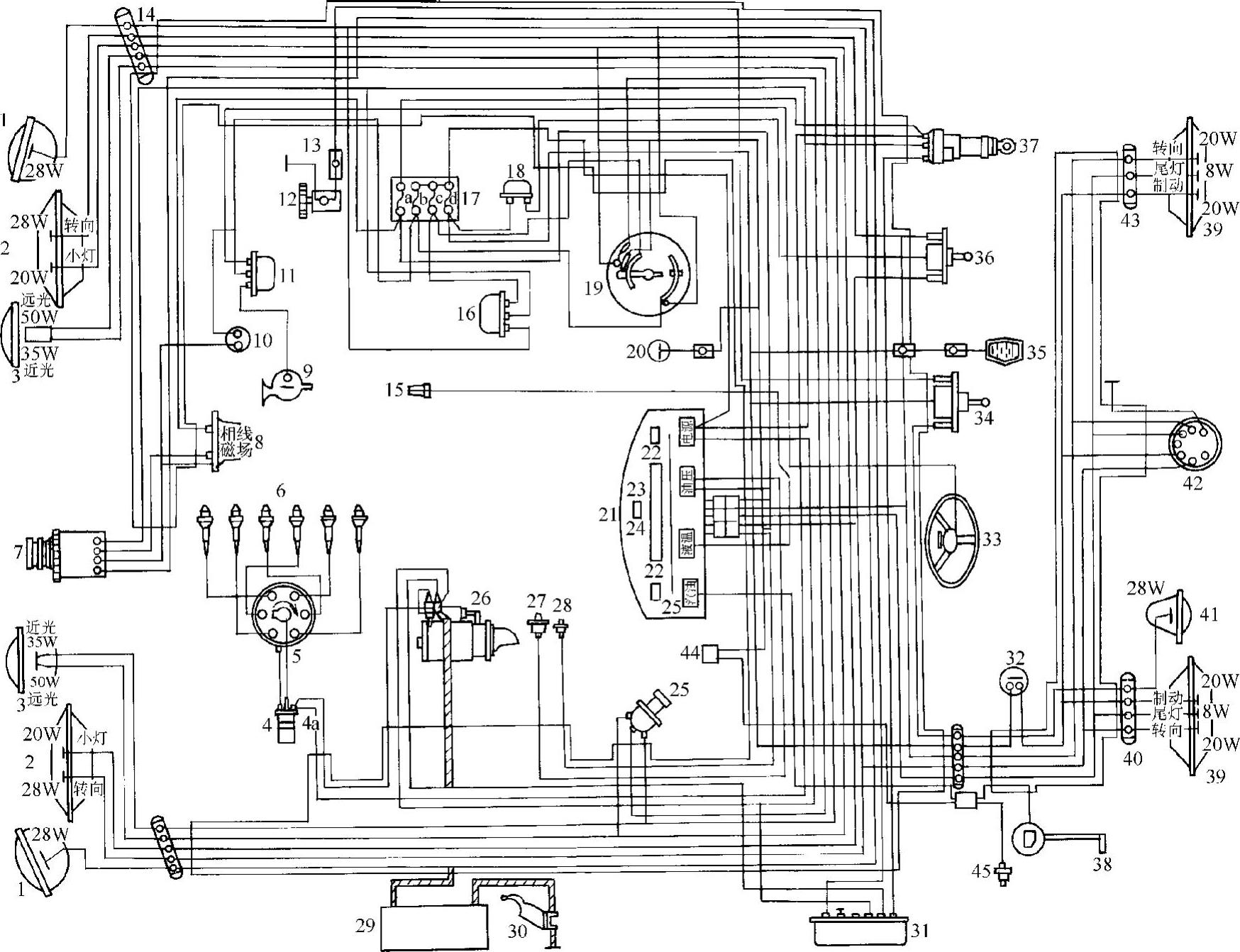

图2-19 东风EQ1090汽车电气系统线路图

1—前侧灯 2—组合前灯 3—前照灯 4—点火线圈 4a—附加电阻线 5—分电器 6—火花塞 7—发电机 8—发电机调节器 9—电喇叭 10—工作灯插座 11—喇叭继电器 12—暖风电机 13—接线管 14、40、43—接线板 15—发动机冷却液温度传感器 16—灯光继电器 17—熔断器 18—闪光器 19—车灯开关 20—发动机罩下灯 21—仪表板 22—左右转向指示灯 23—机油低压警告灯 24—车速里程表 25—变光开关 26—起动机 27—机油压力传感器 28—低油压警告开关 29—蓄电池 30—电源开关 31—起动组合继电器 32—制动灯开关 33—喇叭按钮 34—后灯和暖风电动机开关 35—驾驶室顶灯 36—转向开关 37—点火开关 38—燃油液面传感器 39—组合尾灯 41—后灯 42—挂车灯插座 44—低气压蜂鸣器 45—低气报警开关

3.汽车电路线路图的识图注意事项(www.daowen.com)

汽车电路接线图既可用于电路原理分析，更方便线路故障分析，在阅读接线图时应注意如下：

（1）看清各器件的串并联关系

由于接线图表示了汽车电路中所有的线路连接点，因而电路中各器件的串并联关系看起来并不十分清晰。必要时，可根据接线图画出其原理图，明确电路中各器件的串并联关系，以方便电路原理分析和线路故障查寻。

（2）充分了解电路图中符号的含义

接线图中的各种电器及电路的基础元件也是用符号表示的，但不同国家或不同的汽车生产厂家规定的符号有不同的形式，因此，还应熟悉不同国家的各种不同的电路图符号的含义。

图2-20 捷达轿车散热器风扇控制电路的接线图

F18—散热器风扇热敏开关 F23—高压开关 J69—风扇二档继电器 J138—风扇控制单元 N25—空调器电磁离合器 T1b—单孔插接器 T2c—2孔插接器 T2e、T2f、T2g、T2i—2孔插接器 V7—散热器风扇 F87—风扇起动温度开关

（3）熟悉线路插接器的表示方法

汽车电路接线图中，通常将各条线路的颜色、器件插接器的颜色及端子号都明确标注，熟悉这些标注，接合汽车电路导线配色的特点，将有助于线路查寻和故障分析。
