1.汽车电路原理图的作用与类型

汽车电路原理图用于表示汽车电路的工作原理，有全车汽车电路原理图和分系统的局部电路原理图。局部电路原理图参见图2-15和图2-16，多系统的汽车电路原理图实例如图2-18所示。

2.汽车电路原理图的特点

从图例中可知，汽车电路原理图将各种电器、各条线路等都进行了相应的简化，以简单、清晰的方式表示电路的结构。总结汽车电路原理图有以下特点。

（1）汽车电器元件表示简单明了

在汽车电路原理图中，各种电器均用规定的符号表示，一些电气设备的符号还包含了该电气设备的功能与基本结构信息。例如，图2-18中的交流发电机符号，从中可获得三相交流、星形联结、二极管整流及外接电压调节器等发电机结构信息。

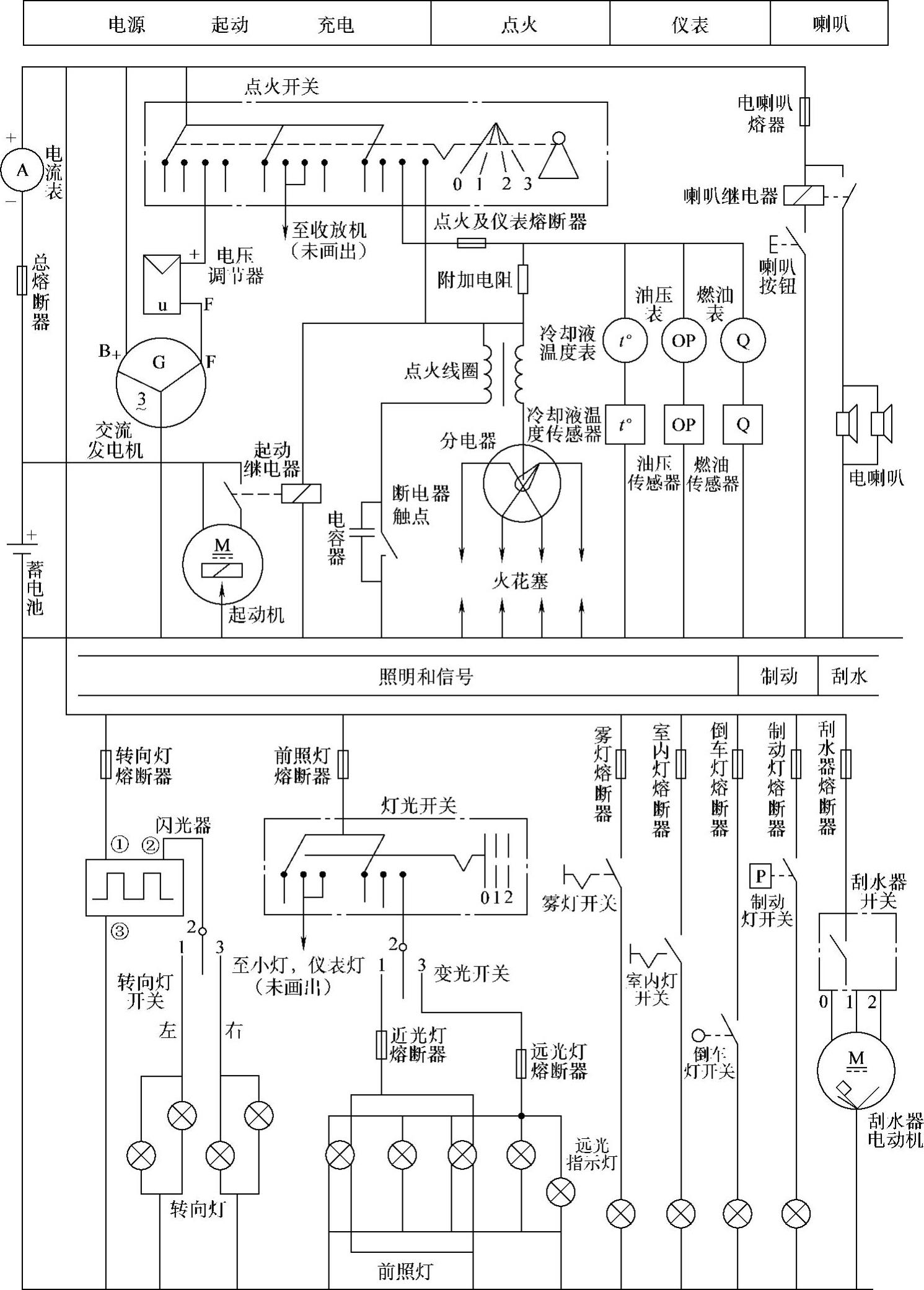

图2-18 汽车电路原理图实例

（2）电路串并联连接关系清晰明了

汽车电路原理图中，通常将汽车电路的电源线与搭铁线上下布局，实际电路也作了简化，使得电路较少迂回曲折，并使各条电路中的电路基础元件及电器的串并联关系清晰化，读者很容易识读。

（3）系统电路原理图分析方便

用局部汽车电路原理图表达某个汽车电气系统的电路原理，全车电路原理图通常按系统布置，方便了系统电路原理分析。

3.汽车电路原理图的识图注意事项(www.daowen.com)

汽车电路原理是了解汽车电路作用及工作原理最好的工具。为能准确迅速地看懂汽车电路原理图，在看汽车电路原理图时，必须注意以下要点。

（1）充分了解电路图中符号的含义

我国对汽车电路中要表达的各种电器、电路的基础元件均作出了规定的符号（见附录A），在识读汽车电路原理图前必须熟悉这些符号。不同国家或不同的汽车生产厂家，其汽车电路图中汽车电器的符号和电路的简化方式有不同的形式，因此，还应熟悉不同国家的各种不同的电路图符号的含义，以免识图困难或理解错误。

（2）熟悉电路图中的特殊表示方法

一些电路较多的电路原理图中，为了能使原理图清晰，避免图中有过多的交叉而增加识读的难度，通常采取某些特殊的表示方式，常见的有：

1）将同一个电器装置分成两处，比如，继电器的线圈和触点在电路原理图中画在不同的位置。

2）将一条电路断开，并在两断处用同一个符号（通常用字母）表示它们的连接关系。

3）某条电路与整个电路图的电源线或搭铁线不连接，而是单独画出该条电路的电源端子或搭铁端子。

了解原理图中的这些电路特殊表示方法，对识读汽车电路原理就会有很大的帮助。

（3）熟悉电路图中的标记

在一些汽车电路原理图上，通常还标有导线的颜色与规格、插接器的颜色、端子编号或代码、接线柱标记等，这些都是为了方便查找电器和线路在汽车上的实际位置，有助于电路原理分析和故障查寻。熟悉电路图中的这些标记，汽车电路原理图的阅读也会变得流畅。
