现代汽车电气系统包括车载电源和用电设备两大部分。汽车用电设备按其使用功能的不同,可大致分为起动系统、照明系统、信号系统、仪表系统、点火系统、辅助电器、电子控制系统等,汽车电气系统的组成如图2-1所示。

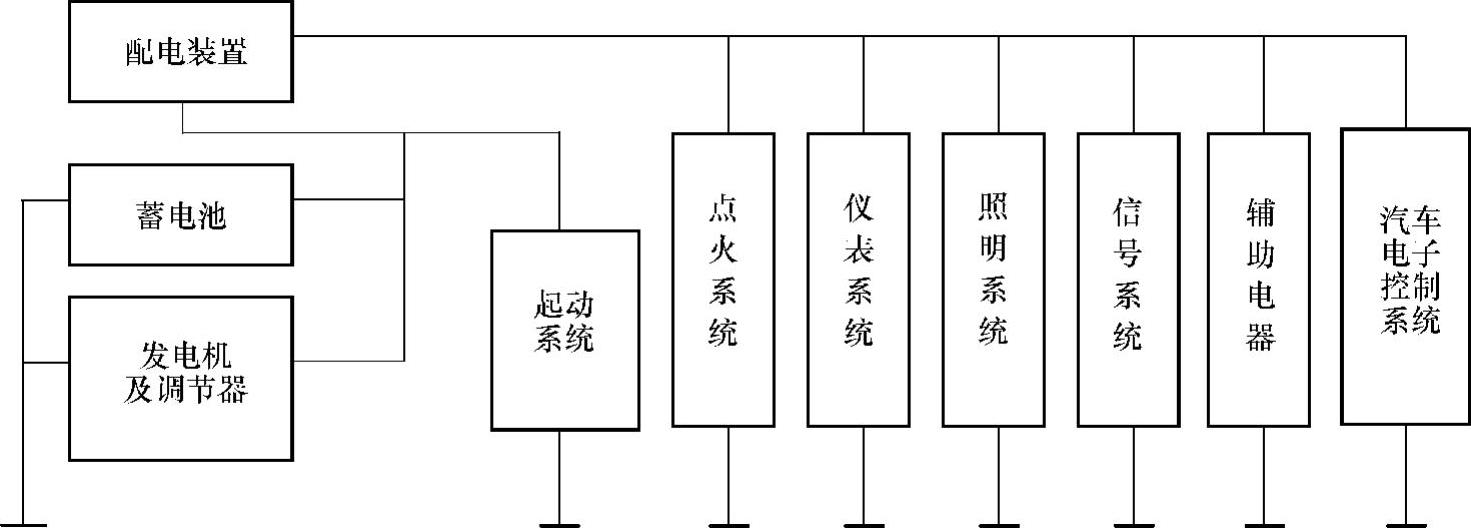

图2-1 汽车电气系统的基本组成
1.车载电源
车载电源包括蓄电池、发电机及调节器,蓄电池与发电机并联相接。蓄电池主要用作起动电源,且在发动机不工作或发电机电能不足时向用电设备供电。发电机则是在发动机工作时由发动机带动发电,向用电设备供电,并向蓄电池充电。
车载电源通过配电装置向各用电设备供电,配电装置也称接线盒,通常包括线路保护装置(易熔线、熔断器等)、控制装置(开关、继电器等)及线路连接器等。有的汽车将配电装置集中在一处,有的汽车则是根据电路的分布情况,布置两个或两个以上的接线盒。
2.起动系统
汽车起动系统主要由起动开关和起动机组成。一些汽车的起动电路中设置起动继电器,或带有驱动保护功能的组合式继电器。当需要起动发动机时,驾驶人通过控制起动开关使起动电路通电工作,由起动电动机产生电磁转矩,通过传动装置驱动发动机转动,并最终使发动机自行运转。
3.照明系统
汽车照明系统由各灯开关和照明灯组成,用于汽车在夜间或能见度较低的阴雨天、雾天行驶时的道路照明和车内照明。在一些汽车上,其照明系统还配有远光和近光自动变光控制、前照灯延时关灯控制、灯开关未关警告等控制装置。近几年又出现了自适应前照灯系统,这种前照灯在汽车转向时可随动转向,在车辆的车载质量变化时,可自动调整前照灯垂直方向的照射角度,并且可根据汽车行驶的速度和光照的环境自动调节照明的距离和光照的范围。
4.信号系统(www.daowen.com)
汽车信号系统包括声响信号装置和灯光信号装置,用于向汽车附近行人和其他车辆的驾驶人发出警告,以确保行车安全。电喇叭是汽车的声响信号装置,电喇叭电路由电喇叭、喇叭按钮、喇叭继电器(有的汽车无喇叭继电器)组成;一些汽车上还装有倒车蜂鸣器。灯光信号包括转向信号灯、制动灯、示廓灯、停车灯等。转向信号电路由闪光器、转向开关和转向灯组成,其他灯光信号电路主要由各自的灯具和相应的控制开关组成。
5.仪表系统
汽车仪表系统包括各指示仪表和各个指示灯/警告灯两大部分,用于向驾驶人反映汽车的行驶状况和发动机的工作状况等,以指导驾驶人正确地操纵车辆,确保行车安全,并能帮助驾驶人及时地发现汽车发动机出现的异常情况。传统的仪表有电流表、机油压力表、发动机冷却液温度表、车速里程表、燃油表等,每一个仪表电路均由各自的指示表和其相配的传感器组成。在轿车上通常不装电流表,而是装备发动机转速表。汽车的指示灯/警告灯有很多,一般安装在仪表板上,各指示灯/警告灯电路由各指示灯/警告灯灯具和控制开关组成。
6.点火系统
汽油车上的汽油发动机还配有点火系统,点火电路主要由点火开关、点火线圈、分电器、火花塞等组成,采用电子高压配电方式的电子控制点火系统无分电器。点火系统的作用就是准确、及时地向发动机燃烧室提供电火花,点燃可燃混合气,使发动机正常运转。
7.辅助电器
除上述电气系统以外,汽车用电设备还有很多,通常把它们划归为辅助电器和电子控制装置两大部分。辅助电器包括风窗玻璃刮水器/洗涤器、电动玻璃升降器、电动天窗调节器、电动车门/中央门锁控制装置、电动座椅调节装置、电动后视镜装置、音响系统、点烟器等。其主要功能是提高车辆的安全性、舒适性和使用的方便性。辅助电器根据汽车档次的高低不同,其配置也有所不同。
8.汽车电子控制装置
汽车电子控制装置由相应的传感器、控制器和执行器组成。用于降低油耗和排污、提高汽车的安全性和舒适性。燃油喷射、点火、怠速等发动机控制装置,防抱死制动控制系统及安全气囊控制系统等电子控制装置在现代汽车上已很普及,巡航控制、电子控制悬架、自适应前照灯等其他电子控制装置也在不同档次的汽车上得以应用。
